Автоматический регулятор расхода охлаждающей жидкости Советский патент 1958 года по МПК G05D7/01

Предметом изобретения «вляется автоматический регулятор расхода охлаждающей жидкости использу ощейся для охлаждения деталей П13-И закалке и других технологических процессах.

PisBecTHbie регуляторы сложны 110 устройству -и вследствие этого примеи.яютея ограничено.

В оиисывасмом .изобретении этот недостаток устранен тем, что датчик температуры соединен о, гидравл1ичег.ким кл а и аи ом трубкой гидрявл:Ического управлеиия, а мембрака клапаиа имеет центральное отверстие для создания противодавлеи;пя еетевому напору жидкости.

Всл-едствие сюазаино о, регулятор не требует специальных устройстй или исиолкительных мехаиизмо-в с доиолнительиыми электрическими, иневматическими или иными источниками питания.

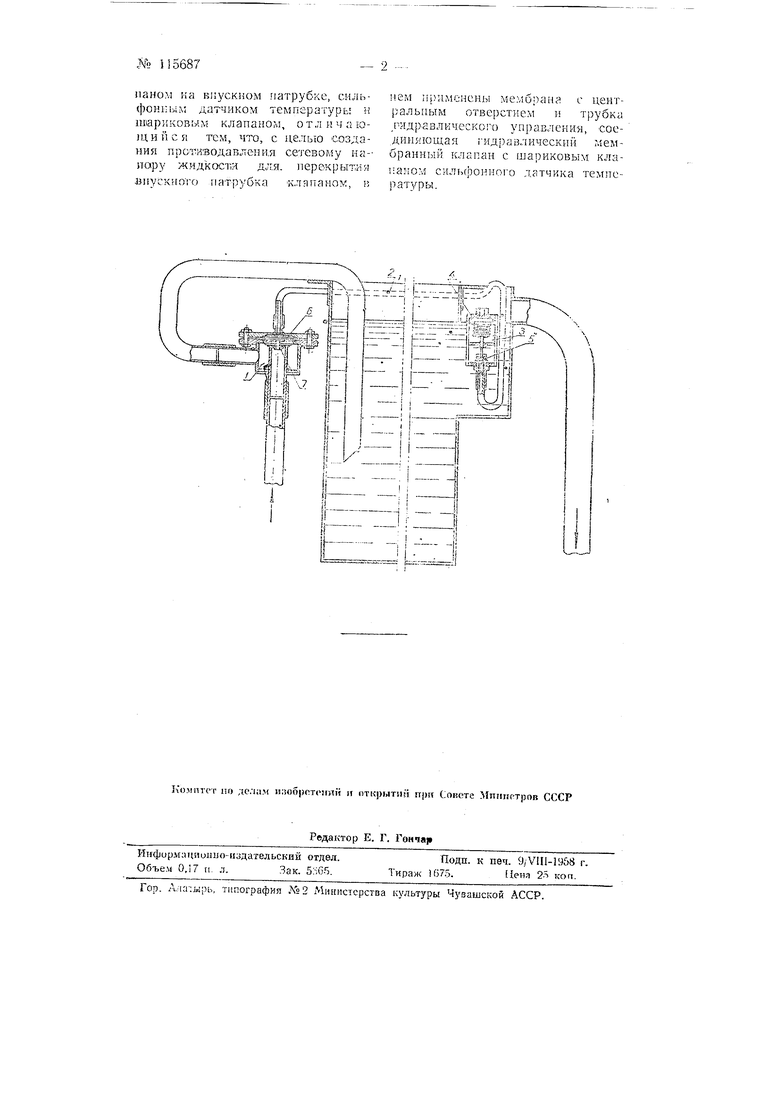

На чертеже показ-аиа схема регул1ято:ра.

Приток охлаждающей воды регулируется гидравлическим клапаном 7, устаиовленным на виускном трубоироводе и связанным трубкой гидравлического унравления 2 с термореле 3, .имеющим в качестве чувствительного элемента сильфон 4, управляющий шари-г копым клапаног 5.

В завЕСИмссти от температуры охлаждающей воды, происхо.а,ит дефо)мация (р.астяжеиие Или слсатис) сильфопа термореле и ооответ твенио открытие или закрытие связапиого с ним шарикового клапана, что прИводит к изменению дав.ления в трубке гидравлического управления. Это повлечет деформацию :eмбpaиы гидравличес1сого клапана м открытие (ил.и закрытие) последнего.

С целью создания противодавления сетевому напору воды д.л,я перекрытия впускиого патрубкаклапаном, в центре мембраны 6 укреплеи а втулка 7 с отверстием малого проходного сечения, которое соединяет камеры гидравлического клапана,разделенные мембраной, уравновешивая давление по обе ее стороны.

Предмет изобретения

Автом1атический регулятор расхода охлаждающей жидкости с мембранным гидравлическим клаJVb 115687

паном ма BiiycKiiOM патрубке, сильфонпым датчиком температуры н шариковым клапаном, о т.л и ч а ющийся тем, что, с целью создания прогиводавленая сетевому на-пару жидкости д„гя. пере-крЕзТтия аиускиого патрубка клапаном, н

нем );ьменены меморан;- с цент аль 1ым отверстием и трубка ,гидр.азлкческо -с) управления, соединяющая гидравлический мембраннтлй клапан с шариковым клапаном сильфопнотч) датчика температуры.
