Стереофонический фотоэлектрический звукосниматель Советский патент 1985 года по МПК H04R23/00

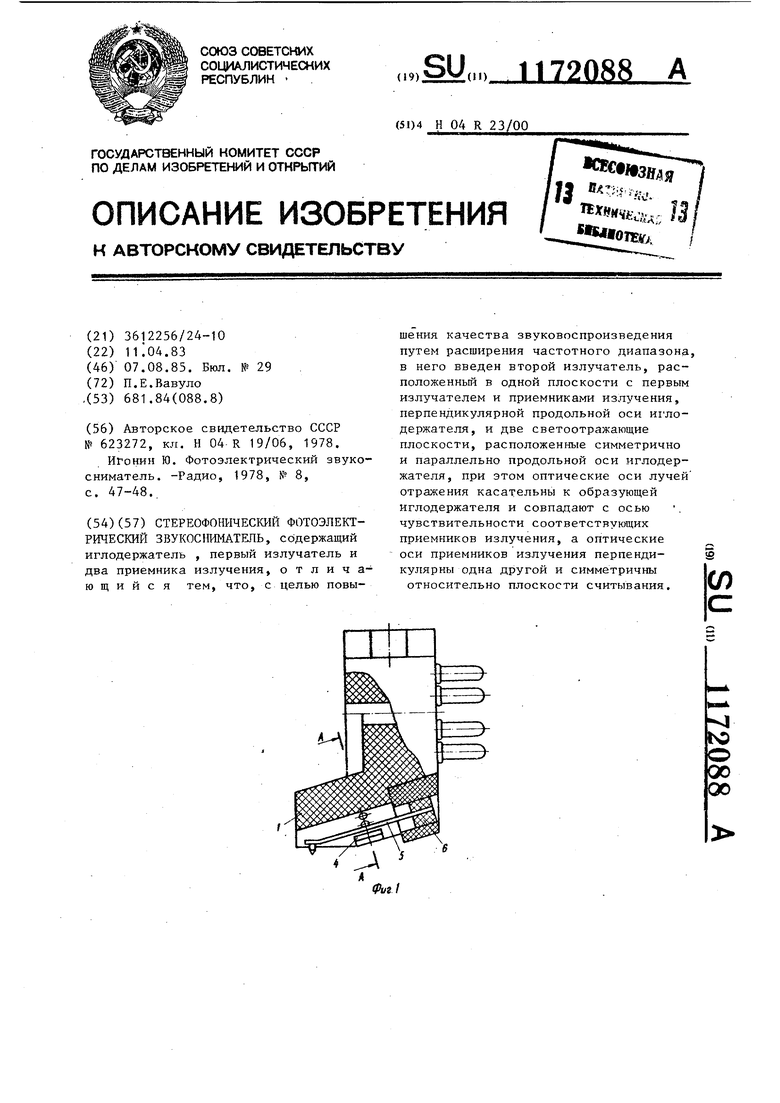

Изобретение относится к стереофони ческому звуковоспроизведению и может использоваться при воспроизведении записи с грампластинок. Целью изобретения является повьпиение качества звуковоспроизведения путем расширения частотного диапазона звукоснимателя. На фиг. 1 изображен звукоснимател продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. . Стереофонический фотоэлектрически звукосниматель имеет корпус 1, установленные в нем излучатели 2, приемники 3 излучения, светоотражающие поверхности 4и иглодержатель 5,установленный в демпфирующей втулке 6. Стереофонический фотоэлектрически звукосниматель работает следующим образом. При опущенном на грампластинку звукоснимателе и отсутствии модуляции в канавке грампластинки иглодержатель перекрывает примерно половину светового потока от излучателей 2, распространяющегося к светоотражающим плоскостям 4 и далее - к приемникам излучения 3. При этом с выхода приемника в схему обработки сигналов (не показана) поступает- определенная постоянная фото-ЭДС. При появлении модулядии на обеих стенках канавки грампластинки иглодержатель начинает совершать сложное колебательное движение, пропорциональное записанным сигналам, модулируя световые потоки, приходящие к приемникам излучения, |соответственно амплитуде модуляции канавки грампластинки, что приводит к появлению переменной составляющей фото-ЭДС на выходах приемников излучения, соответствующей записанным на грампластинке сигналам правого и левого каналов.

СТЕРЕОФОНИЧЕСКИЙ ФОТОЭЛЕКТРИЧЕСКИЙ ЗВУКОСНИМАТЕЛЬ, содержащий иглодержатель , первый излучатель и два приемника излучения, отличающийся тем, что, с целью повышения качества звуковоспроизведения путем расширения частотного диапазона, в него введен второй излучатель, расположенньм в одной плоскости с первым излучателем и приемниками излучения, перпендикулярной продольной оси иглодержателя, и две светоотражающие плоскости, расположенные симметрично и параллельно продольной оси иглодержателя, при этом оптические оси лучей отражения касательны к образующей Иглодержателя и совпадают с осью чувствительности соответствующих приемников излучения, а оптические S оси приемников излучения перпендикулярны одна другой и симметричны (Л относительно плоскости считывания.

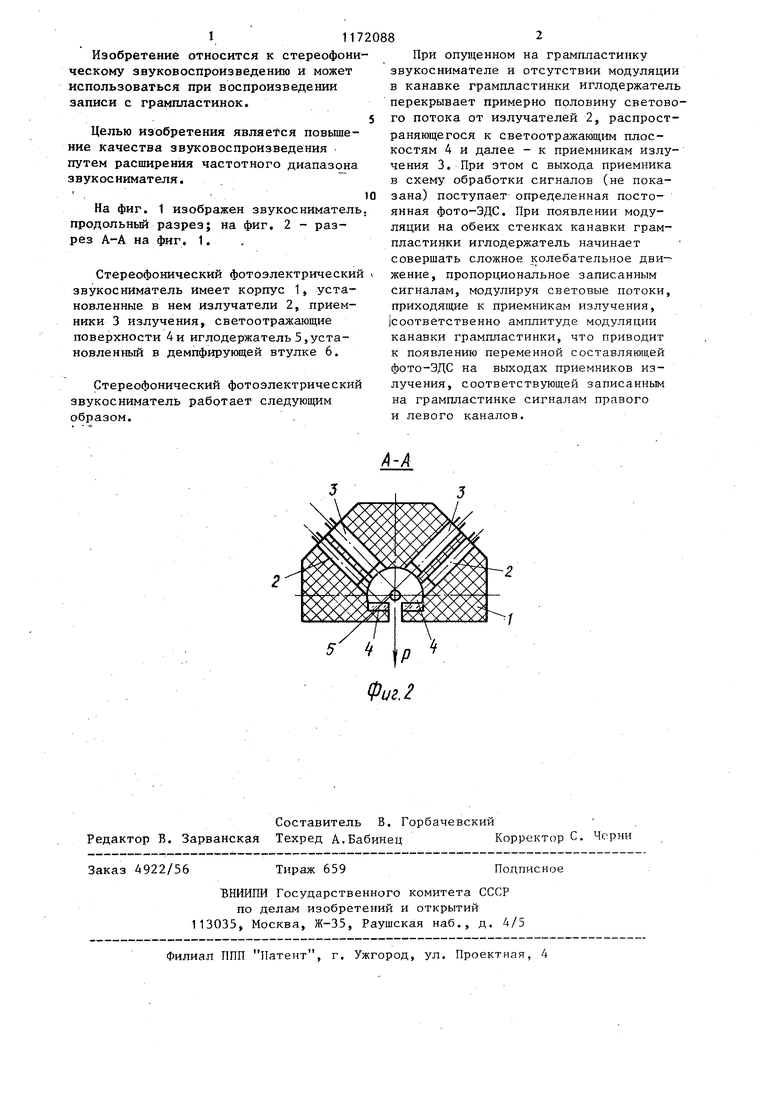

Фиг. 2
