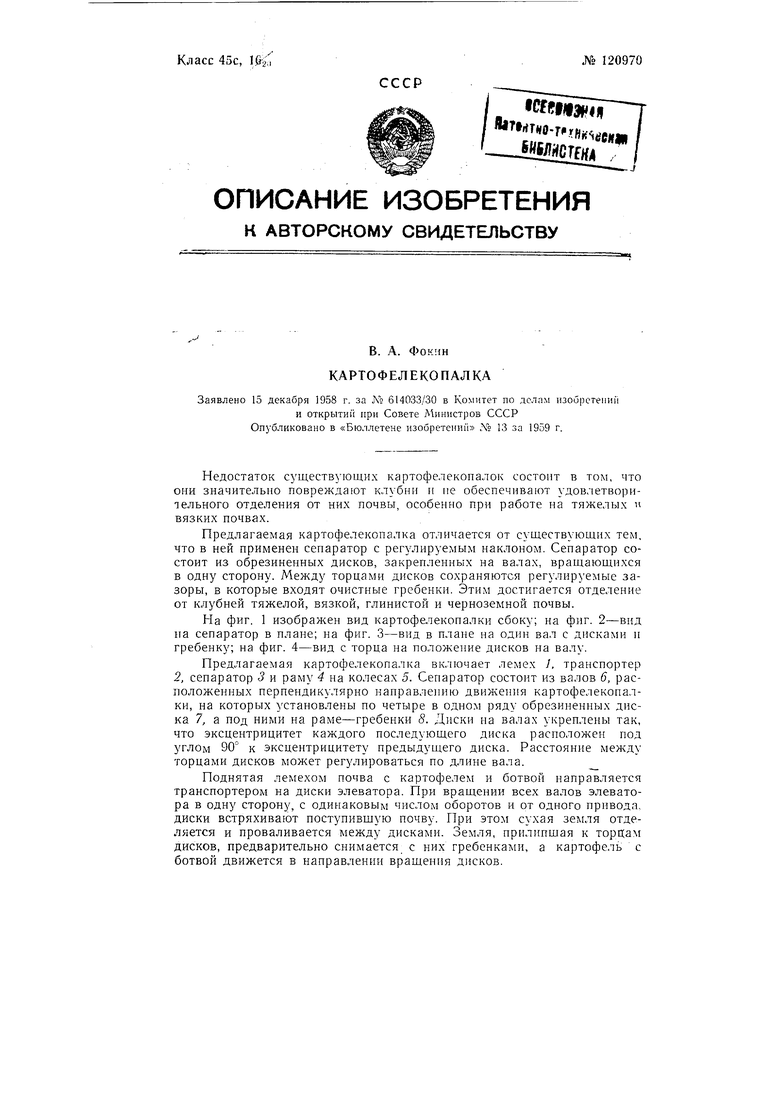

Картофелекопалка Советский патент 1959 года по МПК A01D17/06

Недостаток существующих картофелекопалок состоит в том, что они значительно повреждают клубни н пе обеспечивают удовлетворительного отделения от них почвы, особенно при работе на тяжелых вязких почвах.

Предлагаемая картофелекопалка отличается от существующих тем, что в ней применен сепаратор с регулируемым наклоном. Сепаратор состоит из обрезиненных дисков, закрепленных на валах, вращающихся в одну сторону. Между торцами дисков сохраняются регулируемые зазоры, в которые входят очистные гребенки. Этим достигается отделение от клубней тяжелой, вязкой, глинистой и черноземной почвы.

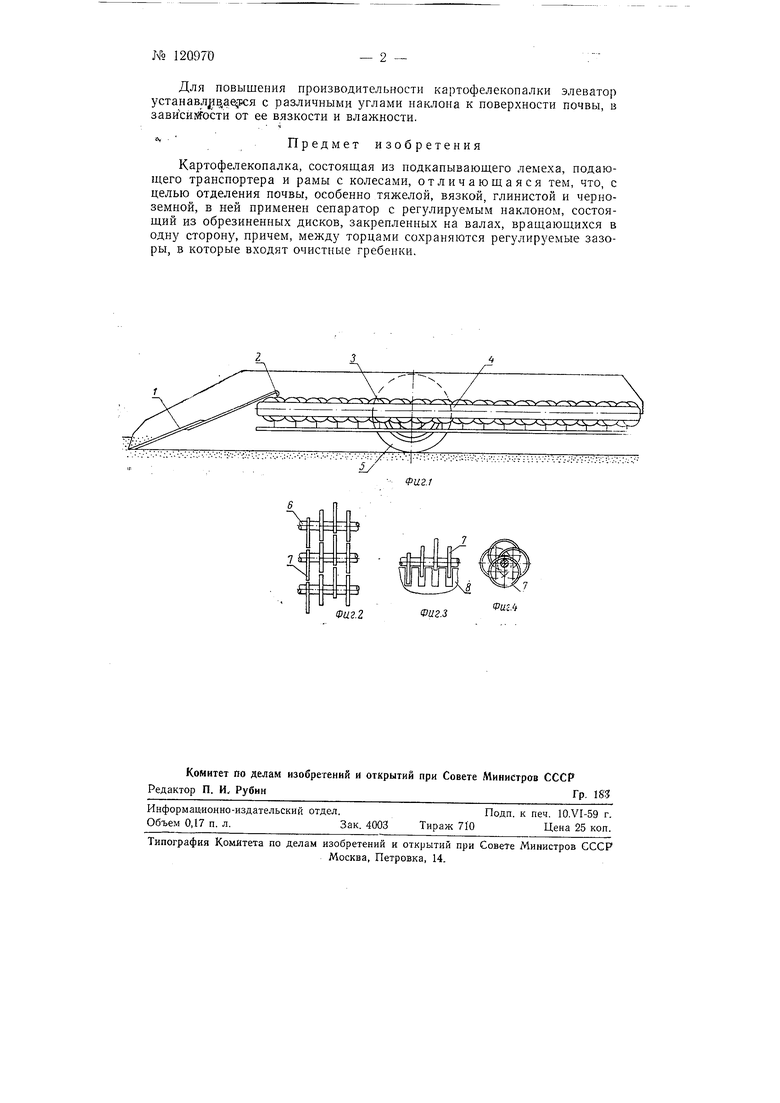

На фиг. 1 изображен вид картофелекопалки сбоку; на фиг. 2-вид на сепаратор в плане; на фиг. 3-вид в плане на один вал с дисками п гребенку; на фиг. 4-вид с торца на положение дисков на валу.

Предлагаемая картофелекопалка включает лемех /, транспортер 2, сепаратор 3 и раму 4 на колесах 5. Сепаратор состоит из валов 6, расположенных перпендикулярно ианравлепию движения картофелекопалки, на которых установлены по четыре в одном ряду обрезиненных диска 7, а под ними на раме--гребенки 8. Диски на валах укреплены так, что эксцентрицитет каждого последующего диска расположен под углом 90° к эксцентрицитету предыдущего диска. Расстояние между торцами дисков может регулироваться по длине вала.

Поднятая лемехом почва с картофелем и ботвой направляется транспортером на диски элеватора. При вращении всех валов элеватора в одну сторону, с одинаковым числом оборотов и от одного привода, диски встряхивают поступившую почву. При этом сухая земля отделяется и проваливается между дисками. Земля, прилипшая к торцам дисков, предварительно снимается с них гребенками, а картофель с ботвой движется в направлении вращения д 1сков.

№ 120970- 2

Для повышения производительности картофелекопалки элеватор устанавл в. с различными углами наклона к поверхности почвы, в зависийгости от ее вязкости и влажности.

Предмет изобретения

Картофелекопалка, состоящая из подкапывающего лемеха, подающего транспортера и рамы с колесами, отличающаяся тем, что, с целью отделения почвы, особенно тяжелой, вязкой, глинистой и черноземной, в ней применен сепаратор с регулируемым наклоном, состоящий из обрезиненных дисков, закрепленных на валах, вращающихся в одну сторону, причем, между торцами сохраняются регулируемые зазоры, в которые входят очистные гребенки.

6 Sfe

13 Е:
