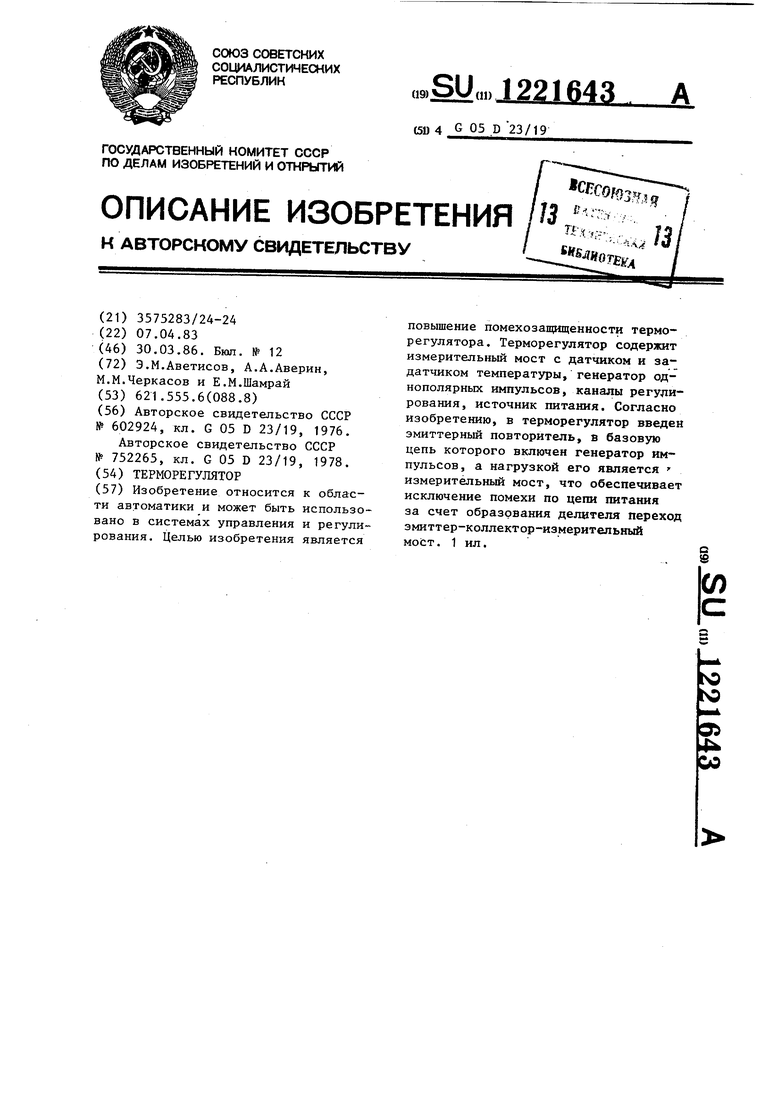

Терморегулятор Советский патент 1986 года по МПК G05D23/19

Изобретение относится к автомати ке и может быть использовано в системах управления и регулирования.

Цель изобретения - повышение по- мехозапщщенности терморегулятора.

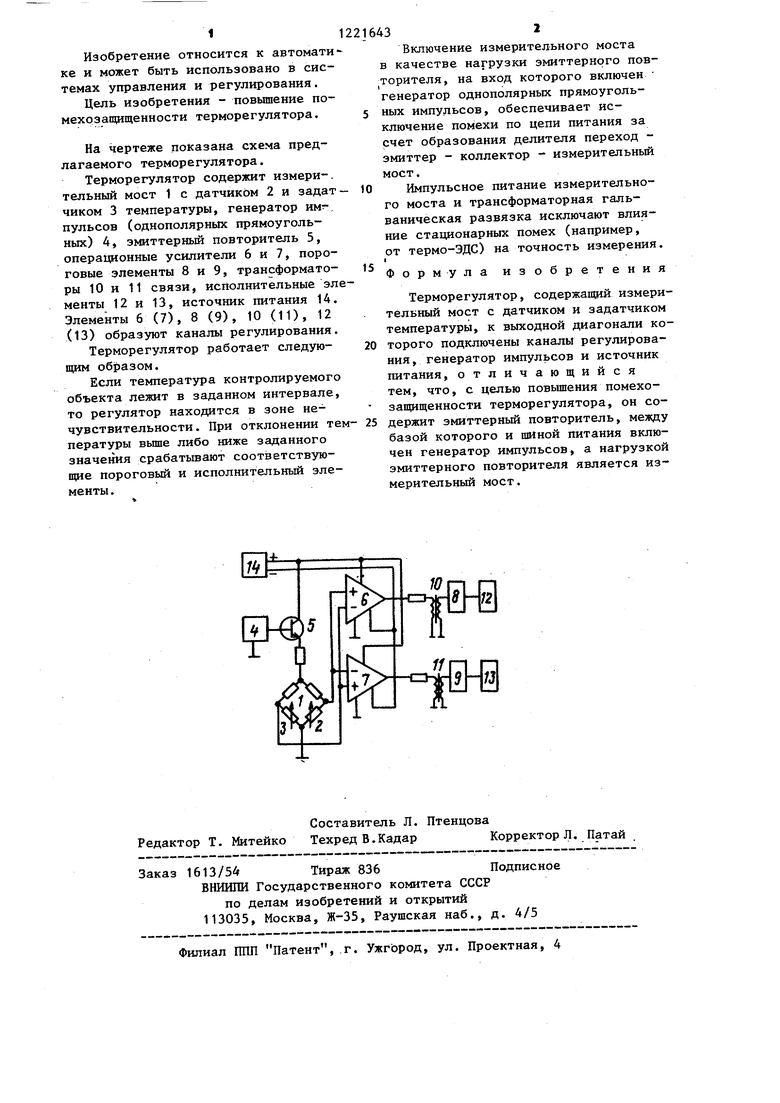

На чертеже показана схема предлагаемого терморегулятора.

Терморегулятор содержит измери-. тельный мост 1 с датчиком 2 и задат чиком 3 температуры, генератор , пульсов (однополярных прямоугольных) 4, эмиттерный повторитель 5, операционные усилители 6 и 7, пороговые элементы 8 и 9, трансформаторы 10 н 11 связи, исполнительные элменты 12 и 13, источник питания 14. Элементы 6 (7), 8 (9), 10 (11), 12 (13) образуют каналы регулирования.

Терморегулятор работает следующим об разом.

Если температура контролируемого объекта лежит в заданном интервале, то регулятор находится в зоне нечувствительности . При отклонении тепературы вьше либо ниже заданного значения срабатывают соответствующие пороговый и исполнительный элементы .

Включение измерительного моста в качестве нагрузки эмиттерного повторителя, на вход которого включен генератор однополярных прямоугольных импульсов, обеспечивает исключение помехи по цепи питания за счет образования делителя переход - эмиттер - коллектор - измерительный мост.

Импульсное питание измерительного моста и трансформаторная гальваническая развязка исключают влияние стационарных помех (например, от термо-ЭДС) на точность измерения.

Формула изобретения

Терморегулятор, содержащий измерительный мост с датчиком и задатчиком температуры, к выходной диагонали которого подключены каналы регулирования, генератор импульсов и источник 1штания, отличающийся тем, что, с целью повышения помехозащищенности терморегулятора, он содержит эмиттерный повторитель, между базой которого и шиной питания включен генератор импульсов, а нагрузкой эмиттерного повторителя является измерительный мост.

Изобретение относится к области автоматики и может быть использовано в системах управления и регулирования. Целью изобретения является повышение помехозащищенности терморегулятора. Терморегулятор содержит измерительный мост с датчиком и за- датчиком температуры, генератор од- нополярных импульсов, каналы регулирования, источник питания. Согласно изобретению, в терморегулятор введен эмиттерный повторитель, в базовую цепь которого включен генератор импульсов, а нагрузкой его является измерительный мост, что обеспечивает исключение помехи по цепи питания за счет образования делителя переход змиттер-коллектор-измерительный мост. 1 ил.
