Комбинированный механический карандаш Советский патент 1986 года по МПК B43K29/02

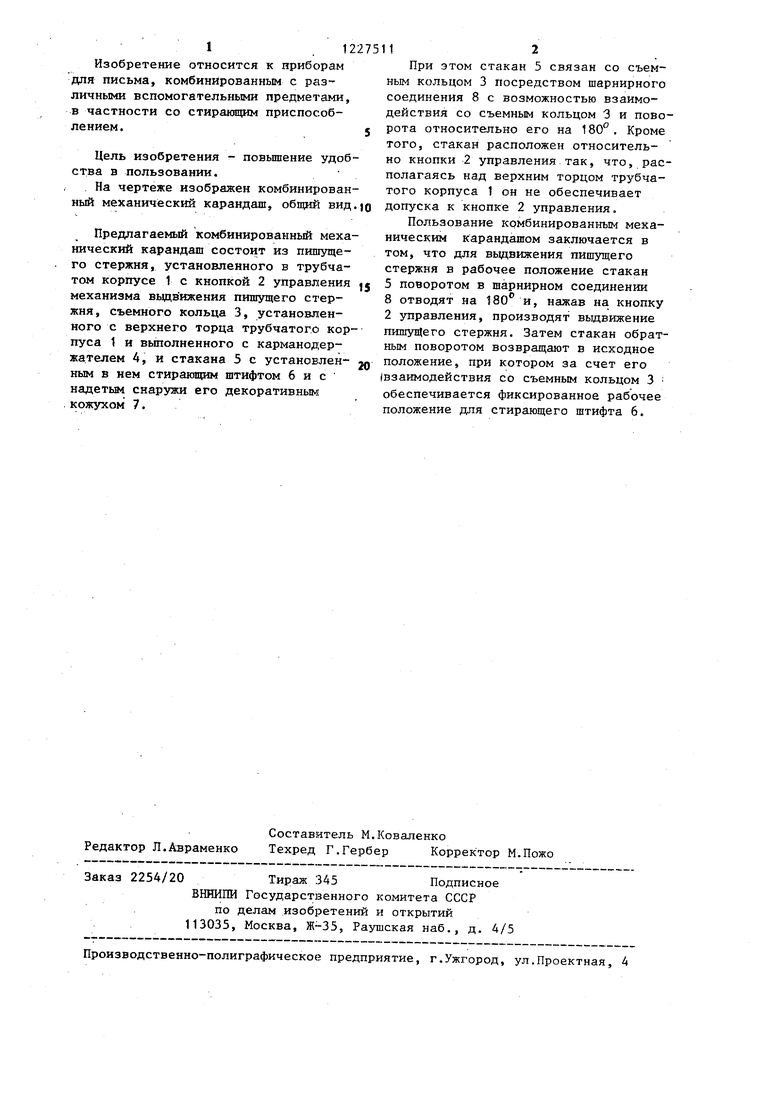

Изобретение относится к приборам для письма, комбинированным с раз личными вспомогательными предметами, в частности со стирающим приспособлением.5

Цель изобретения - повышение удобства в пользовании.

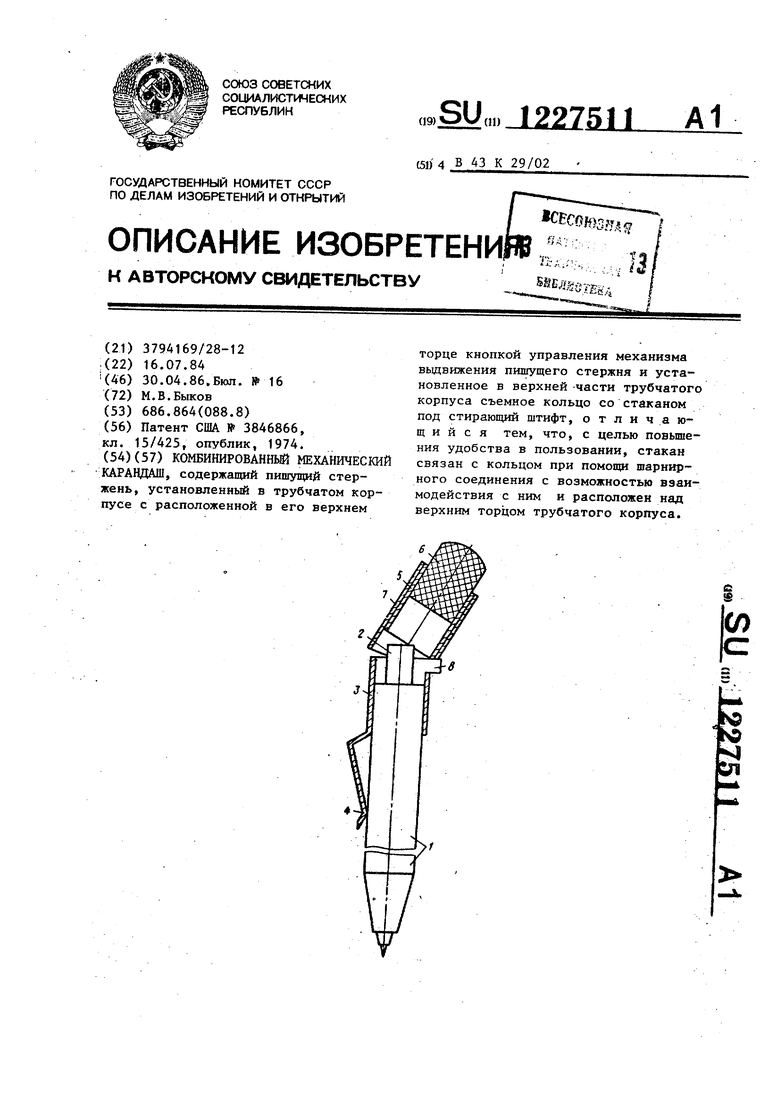

На чертеже изображен комбинированный механический карандаш, oбщиi:l вид.ю

Предлагаемый комбинированный механический карандаш состоит из пшиуще- го стержня, установленного в трубчатом корпусе 1 с кнопкой 2 управления механизма выдв ижения пишущего стержня, съемного кольца 3, установленного с верхнего торца трубчатого корпуса 1 и выполненного с карманодер- жателем 4, и стакана 5 с установлен- 2о ным в нем стирающим штифтом бис надетьж снаружи его декоративным кожухом 7.

Редактор Л.Авраменко Заказ 2254/20

Составитель М.Коваленко

Техред Г.Гербер Корректор М.Пожо

Тираж 345Подписное

ВННИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

При этом стакан 5 связан со съемным кольцом 3 посредством шарнирного соединения 8 с возможностью взаимодействия со съемным кольцом 3 и поворота относительно его на 180°, Кроме того, стакан расположен относительно кнопки 2 управления так, что, располагаясь над верхним торцом трубчатого корпуса 1 он не обеспечивает допуска к кнопке 2 управления.

Пользование комбинированным механическим карандашом заключается в том, что для выдвижения пишущего стержня в рабочее положение стакан 5 поворотом в шарнирном соединении 8 отводят на 180 и, нажав на кнопку 2 управления, производят вьщвижение пишущего стержня. Затем стакан обратным поворотом возвращают в исходное положение, при котором за счет его (взаимодействия со съемным кольцом 3 обеспечивается фиксированное рабочее положение для стирающего штифта 6.
