Способ наращивания хвостохранилища Советский патент 1986 года по МПК E02B7/06

Изобретение относится к i-ндротех- ническому строительству и может быть использовано при намыве гидромехани-- зированным способом отвалов несвязных материалов, например золы и шлак теплоэлектростанций, хвостов обогатительных фабрик,,

Целью изобретения является снижение сроков возведения за счет ускорения консолидации отвальных.пород при увеличении емкости хйостохранилища или гидроотвала.

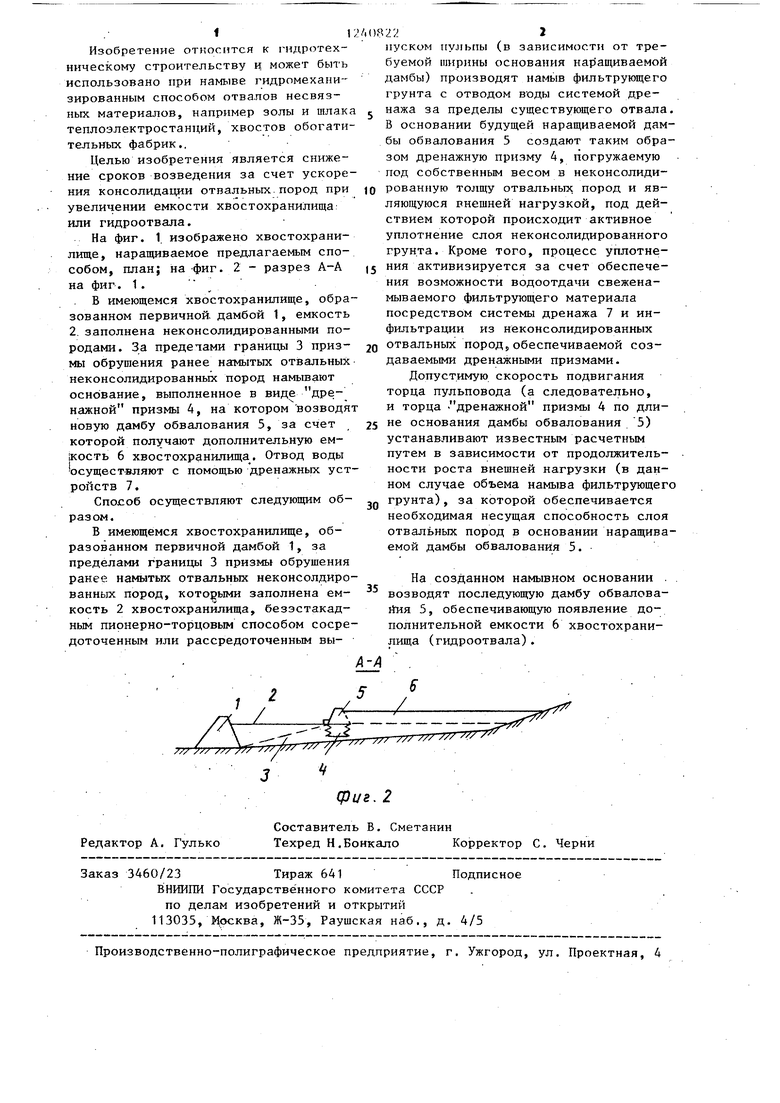

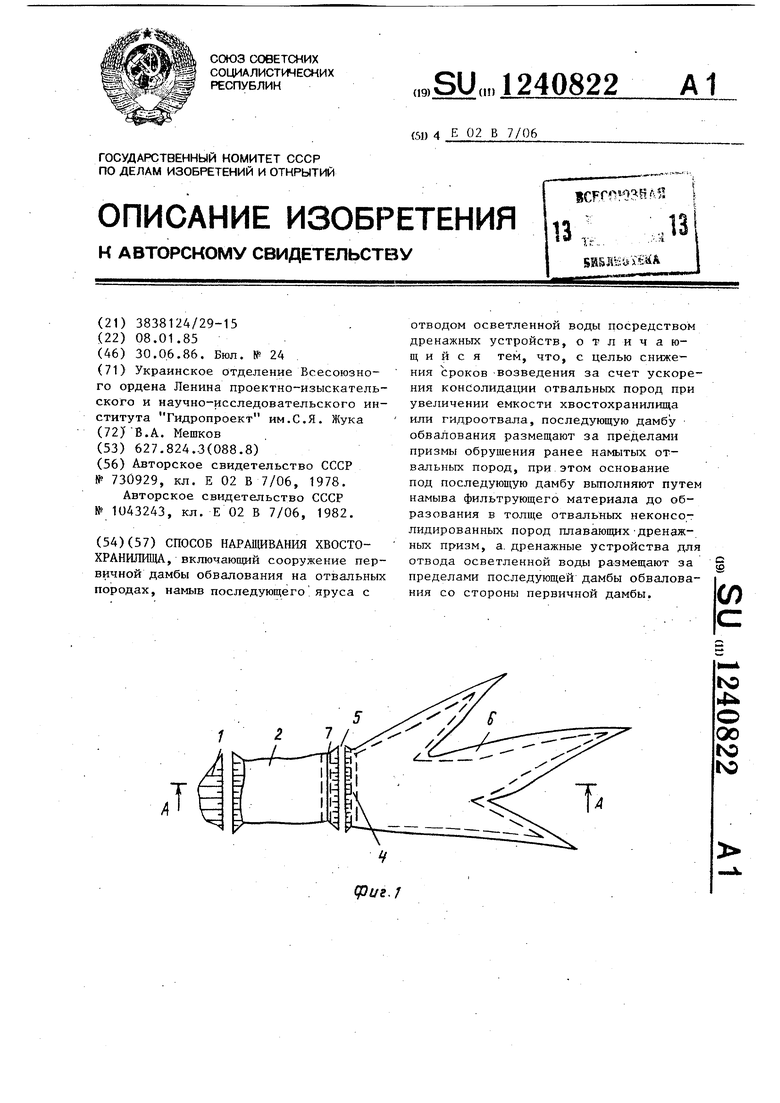

На фиг. 1. изображено хвостохрани- лище, наращиваемое предлагаемым способом, план; на фиг. 2 - разрез А-А на фиг. 1.

В имеющемся хвостохранилище, образованном первичной, дамбой 1, емкость 2. заполнена неконсолидированными породами. За предечами границы 3 призмы обрушения ранее нагмытых отвальных неконсолидированных пород намывают основание, выполненное в виде дренажной призмы 4, на котором возводя новую дамбу обвалования 5, за счет которой получают дополнительную ем- JKOCTb 6 хвостохранилища. Отвод воды осуществляют с помощью дренажных устройств 7.

Способ осуществляют следующим образом.

В имеющемся хвостохранилище, образованном первичной дамбой 1, за пределами границы 3 призмы обрушения ранее намытых отвальных неконсолдиро ванных пород, которыми заполнена емкость 2 хвостохранилища, безэстакадным пионерно-торцовым способом сосредоточенным или рассредоточенным вы

5

0

5

0

5

пуском пульпы (в зависимости от требуемой ширины основания наращиваемой дамбы) производят намыв фильтрующего грунта с отводом в оды системой дренажа за пределы существующего отвала. В основании будущей наращиваемой дамбы обвалования 5 создают таким образом дренажную призму 4, погружаемую под собственным весом в неконсолидированную толщу отвальных пород и являющуюся рнещней нагрузкой, под действием которой происходит активное уплотнение слоя неконсолидированного грунта. Кроме того, процесс уплотнения активизируется за счет обеспечения возможности водоотдачи свеженамываемого фильтрующего материала посредством системы дренажа 7 и инфильтрации из неконсолидированных отвальных пород,обеспечиваемой создаваемыми дренажными призмами.

Допустимую скорость подвигания торца пульповода (а следовательно, и торца - дренажной призмы 4 по длине основания дамбы обвалования /5) устанавливают известным расчетным путем в зависимости от продолжительности роста внешней нагрузки (в данном случае объема намыва фильтрующего грунта), за которой обеспечивается необходимая несущая способность слоя отвальных пород в основании наращиваемой дамбы обвалования 5.

На созданном намывном основании . . возводят последующую дамбу обвалова- 5, обеспечивающую появление дополнительной емкости 6 хвостохранилища (г одроотвала).

срив.2
