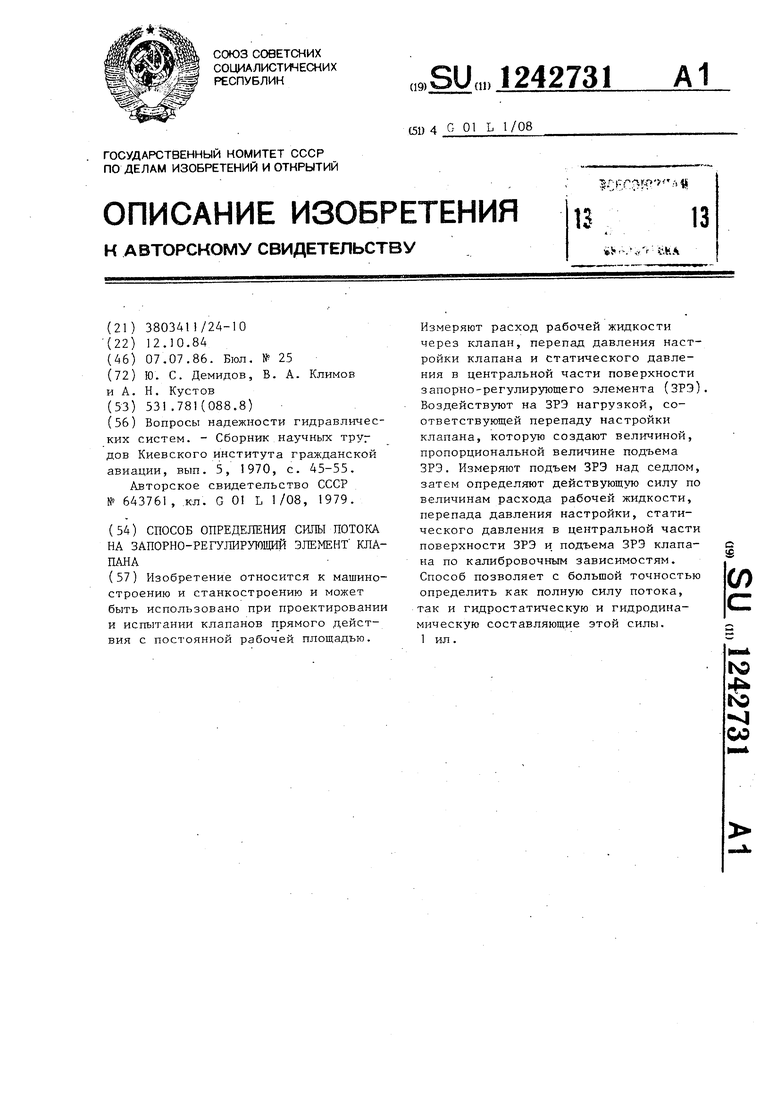

Способ определения силы потока на запорно-регулирующий элемент клапана Советский патент 1986 года по МПК G01L1/08

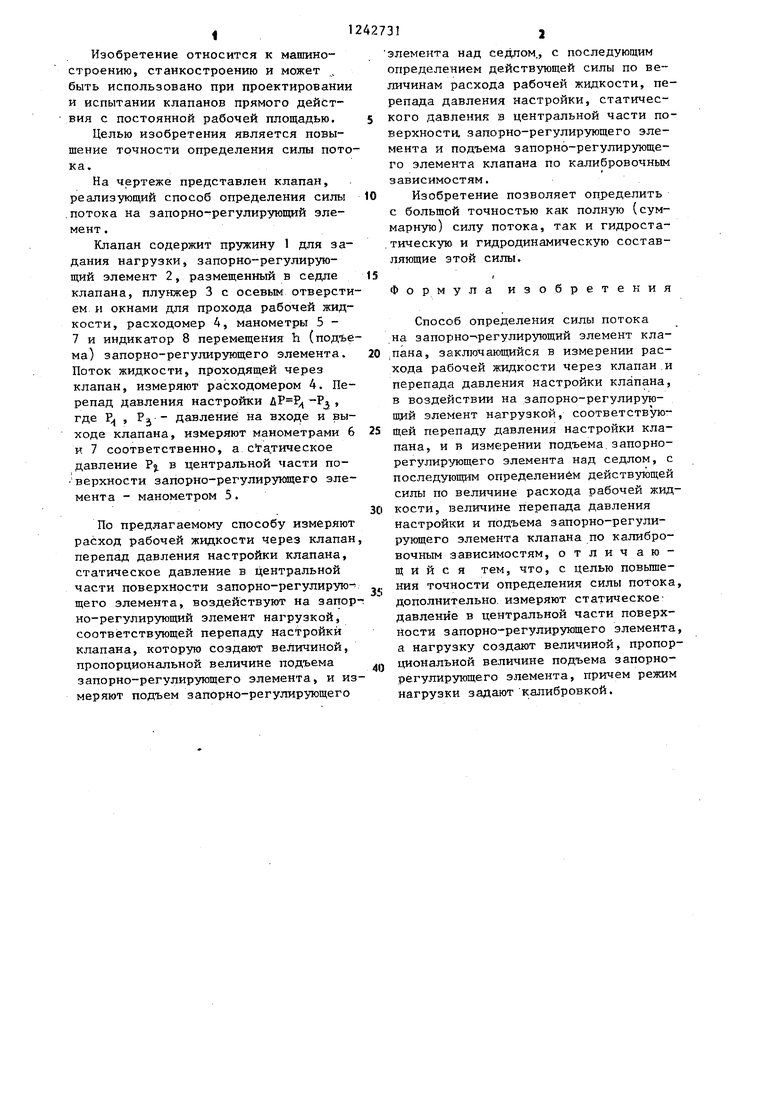

Изобретение относится к машиностроению, станкостроению и может быть использовано при проектировании и испытании клапанов прямого действия с постоянной рабочей площадью.

Целью изобретения является повышение точности определения силы потока.

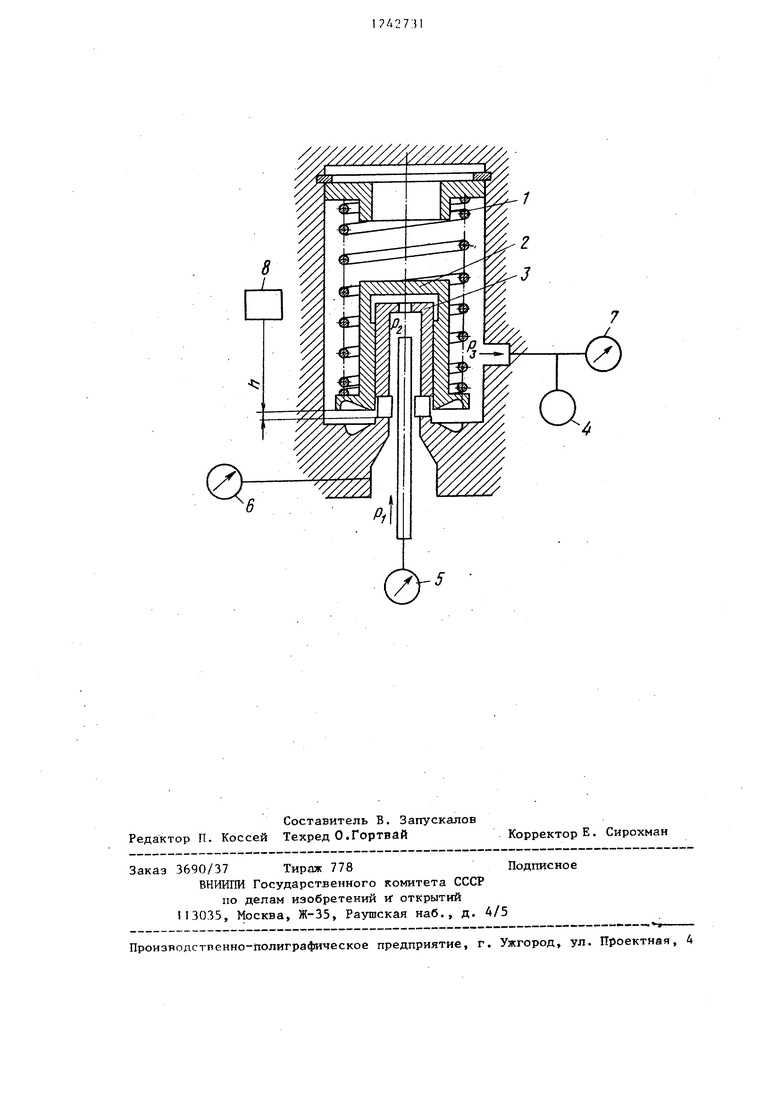

На чертеже представлен клапан, реализующий способ определения силы .потока на запорно- регулирующий элемент .

Клапан содержит пружину 1 для задания нагрузки, запорно-регулирую- щий элемент 2, размещенный в седле клапана, плунжер 3 с осевым отверстием и окнами для прохода рабочей жидкости, расходомер 4, манометры 5 - 7 и индикатор 8 перемещения Ъ. (подъема) запорно-регулирующего элемента. Поток жидкости, проходящей через клапан, измеряют расходомером 4. Перепад давления настройки , -Р , где Р , PJ - давление на входе и выходе клапана, измеряют манометрами 6 и 7 соответственно, а статическое давление Р в центральной части по- - верхности запорно-регулирукядего элемента - манометром 5.

По предлагаемому способу измеряют расход рабочей жидкости через клапан перепад давления настройки клапана, статическое давление в центральной части поверхности запорно-регулирую- щего элемента, воздействуют на запор но-регулирующий элемент нагрузкой, соответствующей перепаду настройки клапана, которую создают величиной, пропорциональной величине подъема запорно-регулирующего элемента, и измеряют подъем запорно-регулирующего

элемента над седлом., с последующим определением действующей силы по величинам расхода рабочей жидкости, перепада давления настройки, статического давления в центральной части поверхности, запорно-регулирующего элемента и подъема запорно-регулирующего элемента клапана по калибровочным зависимостям.

Изобретение позволяет определить с большой точностью как полную (суммарную) силу потока, так и гидроста- тическую и гидродинамическую составляющие этой силы.

,

Формула изобретения

Способ определения силы потока на запорно регулирующий элемент кла.пана, заключающийся в измерении расхода рабочей жидкости через клапан и перепада давления настройки клапана, в воздействии на запорно-регулирую- щий элемент нагрузкой, соответствующей перепаду давления настройки клапана, и в измерении подъема.запорно- регулирующего элемента над седлом, с последующим определением действующей силы по величине расхода рабочей жидкости, величине перепада давления настройки и подъема запорно-регулирующего элемента клапана по калибровочным зависш юстям, отличающийся тем, что, с целью повьше

кия точности определения силы потока.

дополнительно, измеряют статическое- давление в центральной части поверхности запорно-регулирующего элемента, а нагрузку создают величиной, пропор- циональной величине подъема запорно- регулирующего элемента, причем режим нагрузки задают к;алибровкой.

Изобретение относится к машиностроению и станкостроению и может быть использовано при проектировании и испытании клапанов прямого действия с постоянной рабочей площадью. Измеряют расход рабочей жидкости через клапан, перепад давления настройки клапана и статического давления в центральной части поверхности запорно-регулирующего элемента (ЗРЭ). Воздействуют на ЗРЭ нагрузкой, соответствующей перепаду настройки клапана, которуи создают величиной, пропорциональной величине подъема ЗРЭ. Измеряют подъем ЗРЭ над седлом, затем определяют действующую силу по величинам расхода рабочей жидкости, перепада давления настройки, статического давления в центральной части поверхности ЗРЭ и, подъема ЗРЭ клапана по калибровочным зависимостям. Способ позволяет с большой точностью определить как полную силу потока, так и гидростатическую и гидродинамическую составляющие этой силы. 1 ил. с (Л N: ч со
