Гинекологический противозачаточный колпачок Советский патент 1960 года по МПК A61B17/42 A61F6/14

Известны гинекологические нротивозачаточные колпачки, надеваемые на шейку матки, состоящие из двух колпачков, соединенных между собой резьбой, имеющих отверстия для стока цервикальных выделений во влагалище.

Предлагаемый противозачаточный колпачок позволяет осуществлять автоматическое закрывание отверстия после стока цервикальных выделений и предохраняет от попадания сперматозоидов.

, Это достигается тем, что на нижнем колпачке укреплен подпружиненный клапан, закрывающий отверстие верхнего колпачка.

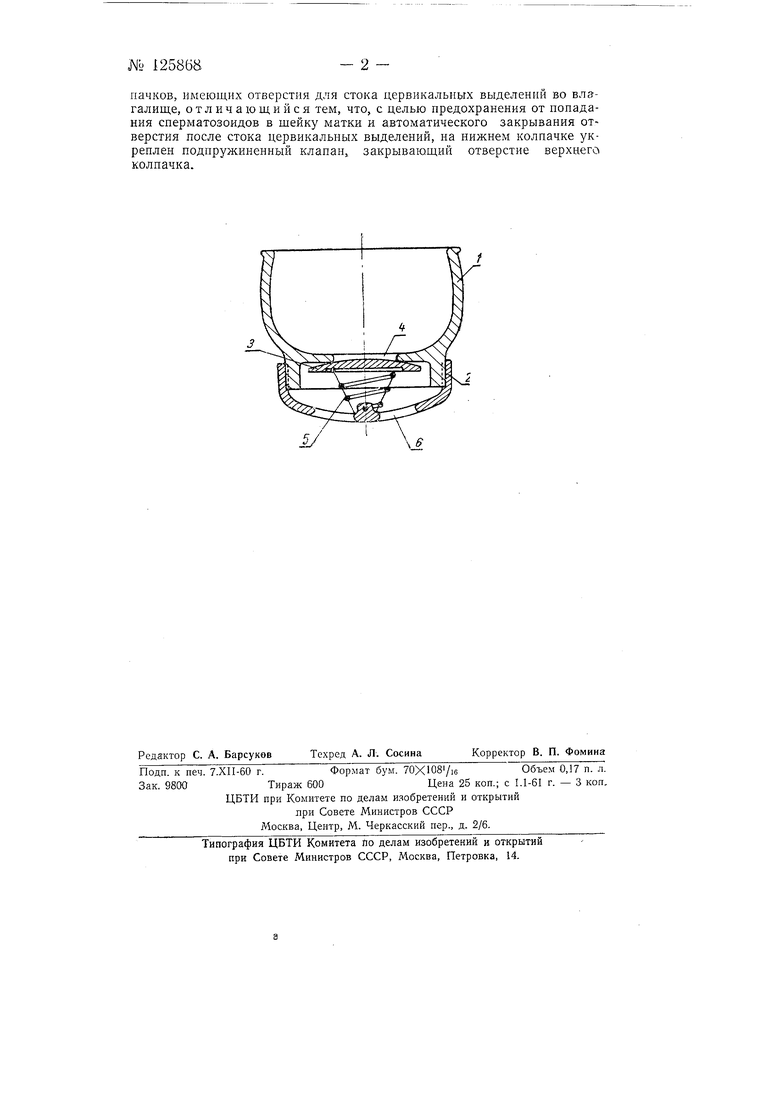

На чертеже изображена схема противозачаточного колпачка. Гинекологический противозачаточный колпачок состоит из трех частей: верхнего колпачка 1, нижнего колпачка 2 и подпружиненного клапана 3.

Верхний колпачок имеет центральное отверстие 4, закрываемое клапаном 3, пружина 5 которого упирается в донышко нижнего колпачка 2, снабженного резьбой для навинчивания на верхний колпачок /.

Нижний колпачок 2 имеет два продольных отверстия 6, предназначенных для стока выделений из цервикального канала. При скоплении в верхнем колпачке / выделений последние давят на клапан 3, заставляя сократиться пружину 4. Таким образом клапан приоткрывается и секрет выливается во влагалище, после чего клапан закрывается.

Колпачки изготовляются разных размеров, они легко дизенфицируются кипячением.

Предмет изобретения

Гинекологический противозачаточный колпачок, надеваемьп на шейку матки, состоящий из двух соединенных резьбою между собою колпанков, имеющих отверстия для стока цервикальиых выделений во влагалище, отличающийся тем, что, с целью предохранения от попадания сперматозоидов в щейку матки и автоматического закрывания отверстия после стока цер викальных выделений, на нижнем колпачке укреплен подпружиненный клапан, закрывающий отверстие верхнего колпачка.
