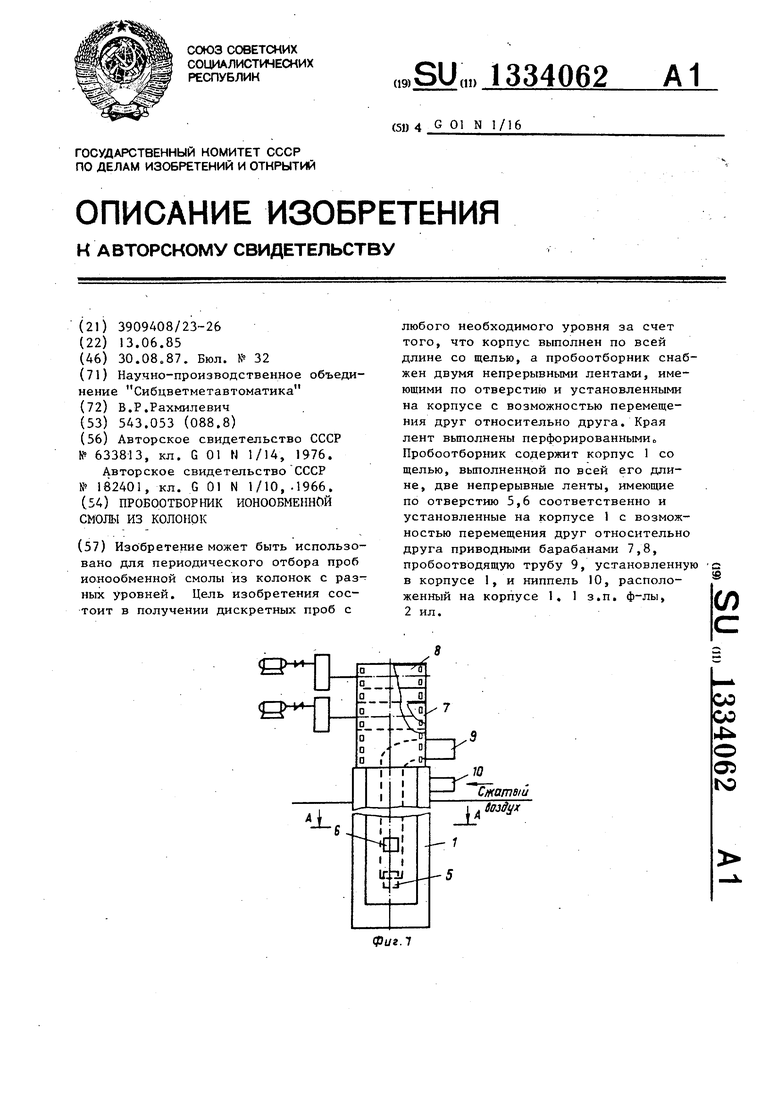

Пробоотборник ионообменной смолы из колонок Советский патент 1987 года по МПК G01N1/16

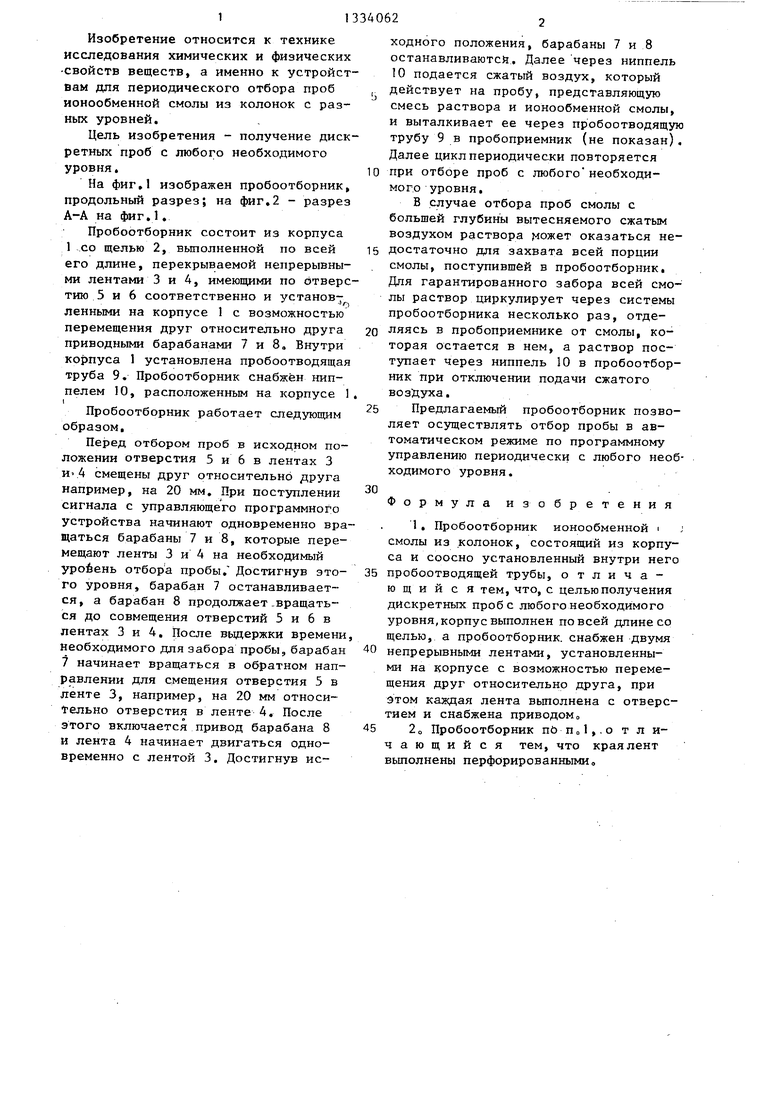

Изобретение относится к технике исследования химических и физических свойств веществ, а именно к устройствам для периодического отбора проб ионообменной смолы из колонок с разных уровней.

Цель изобретения - получение дискретных проб с любого необходимого уровня.

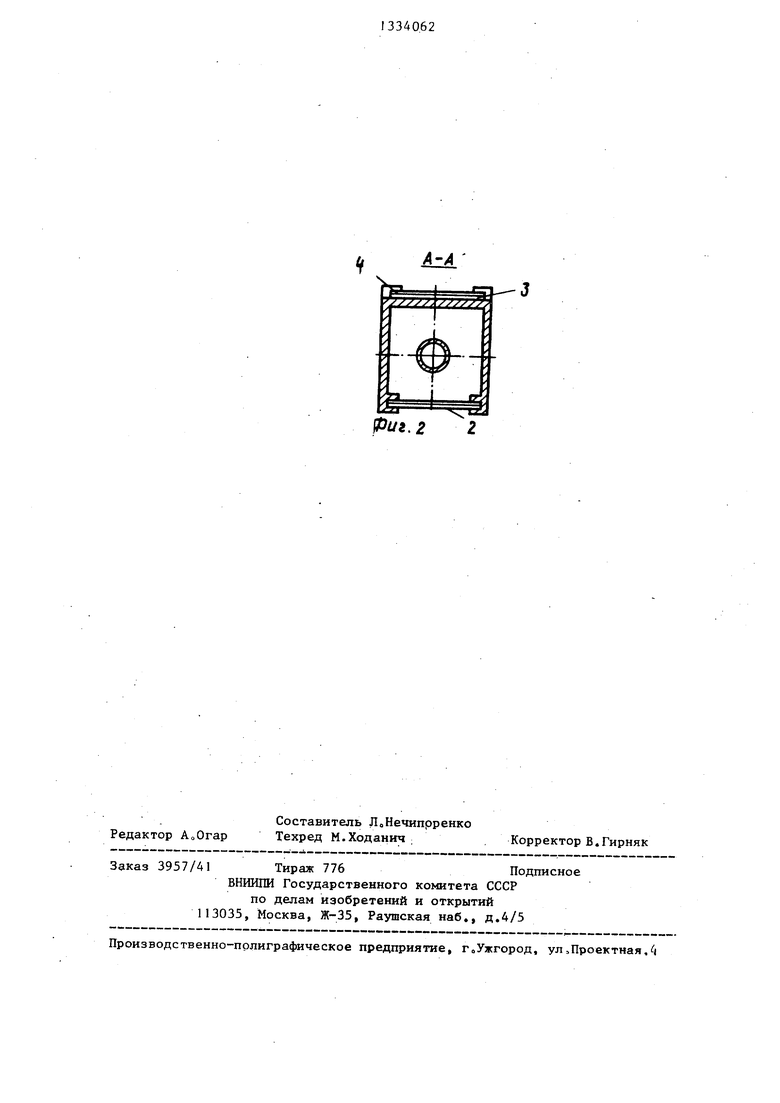

На фиг,1 изображен пробоотборник, продольный разрез; на фиг,2 - разрез А-А на фиг.1,

Пробоотборник состоит из корпуса 1 со щелью 2, вьшолненной по всей его длине, перекрываемой непрерывными лентами 3 и 4, имеющими по отверстию 5 и 6 соответственно и установ-;- ленными на корпусе 1 с возможностью перемещения друг относительно друга приводными барабанами 7 и 8. Внутри корпуса 1 установлена пробоотводящая труба 9. Пробоотборник снабжён ниппелем 10, расположенным на корпусе I I

Пробоотборник работает следующим образом.

Перед отбором проб в исходном положении отверстия 5 и 6 в лентах 3 И .4 смещены друг относительно друга например, на 20 мм. При поступлении сигнала с управляющего программного устройства начинают одновременно вращаться барабаны 7 и 8, которые перемещают ленты 3 и 4 на необходимый уробень отбора пробы, Достигнув это- го уровня, барабан 7 останавливается, а барабан 8 продолжает-Вращаться до совмещения отверстий 5 и 6 в лентах 3 и 4. После выдержки времени Необходимого для забора пробы, барабан 7 начинает вращаться в обратном направлении для смещения отверстия 5 в ленте 3, например, на 20 мм относительно отверстия в ленте 4, После этого включается привод барабана 8 и лента 4 начинает двигаться одновременно с лентой 3. Достигнув ис

ходного положения, барабаны 7 и 8 останавливаютсй. Далее через ниппель 10 подается сжатый воздух, который действует на пробу, представляющую смесь раствора и ионообменной смолы, и выталкивает ее через пробоотводящую трубу 9 в пробоприемник (не показан). Далее цикл периодически повторяется при отборе проб с любого необходимого уровня.

В случае отбора проб смолы с большей глубины вытесняемого сжатым воздухом раствора /может оказаться недостаточно для захвата всей порции смолы, поступивщей в пробоотборник. Для гарантированного забора всей смолы раствор циркулирует через системы пробоотборника несколько раз, отделяясь в пробоприемнике от смолы, которая остается в нем, а раствор поступает через ниппель 10 в пробоотборник при отключении подачи сжатого воздуха.

Предлагаемый пробоотборник позволяет осуществлять отбор пробы в автоматическом режиме по программному управлению периодически с любого необходимого уровня.

Формула изобретения

1. Пробоотборник ионообменной i смолы из колонок, состоящий из корпуса и соосно установленный внутри него пробоотводящей трубы, о т л и ч а - ющийсятем, что, с целью получения дискретных пробе любого необходимого уровня, корпус выполнен по всей длине со щелью, а пробоотборник, снабжен двумя непрерывными лентами, установленными на корпусе с возможностью перемещения друг относительно друга, при этом каждая лента вьшолнена с отверстием и снабжена приводомо

2о Пробоотборник пО п„1,.о т л и- чающийся тем, что края лент выполнены перфорированными.
