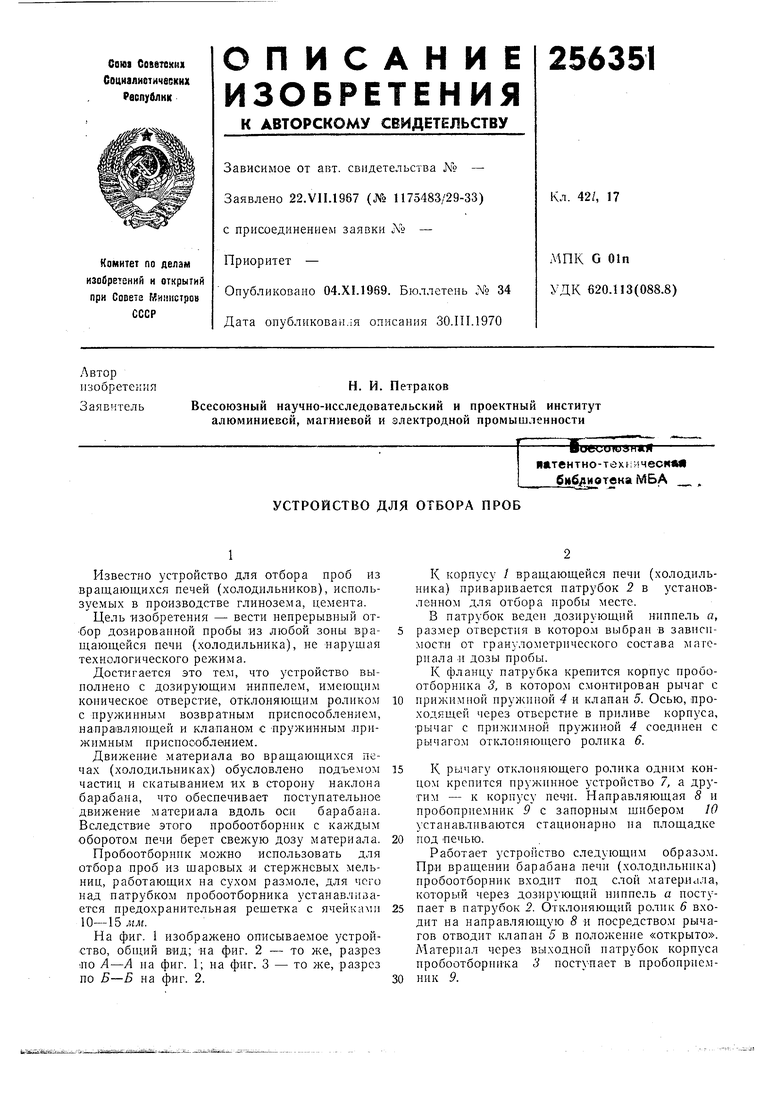

УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ Советский патент 1969 года по МПК G01N1/20 G01N33/38

Известно устройство для отбора проб из врапдающихся печей (холодильников), используемых в производстве глинозема, цемента.

Цель изобретения - вести непрерывный отбор дозированной пробы из любой зоны вращаюш.ейся печи (холодильника), не нарушая технологического режима.

Достигается это тем, что устройство выполнено с дозирующим ниппелем, имеющим коническое отверстие, отклоняющим роликом с пружинным возвратным приспособлением, направляющей и клапаном с пружинным лрижимным приспособлением.

Движение материала во вращающихся печах (холодильниках) обусловлено подъемом частиц и скатыванием их в сторону наклона барабана, что обеспечивает поступатель юе движение материала вдоль оси барабана. Вследствие этого пробоотборник с каждым оборотом печи берет свежую дозу материала.

Пробоотборник можно использовать для отбора проб из щаровых и стержневых мельниц, работающих на сухом размоле, для чего над патрубком пробоотборника устанавливается предохранительная решетка с ячейками 10-15 мм.

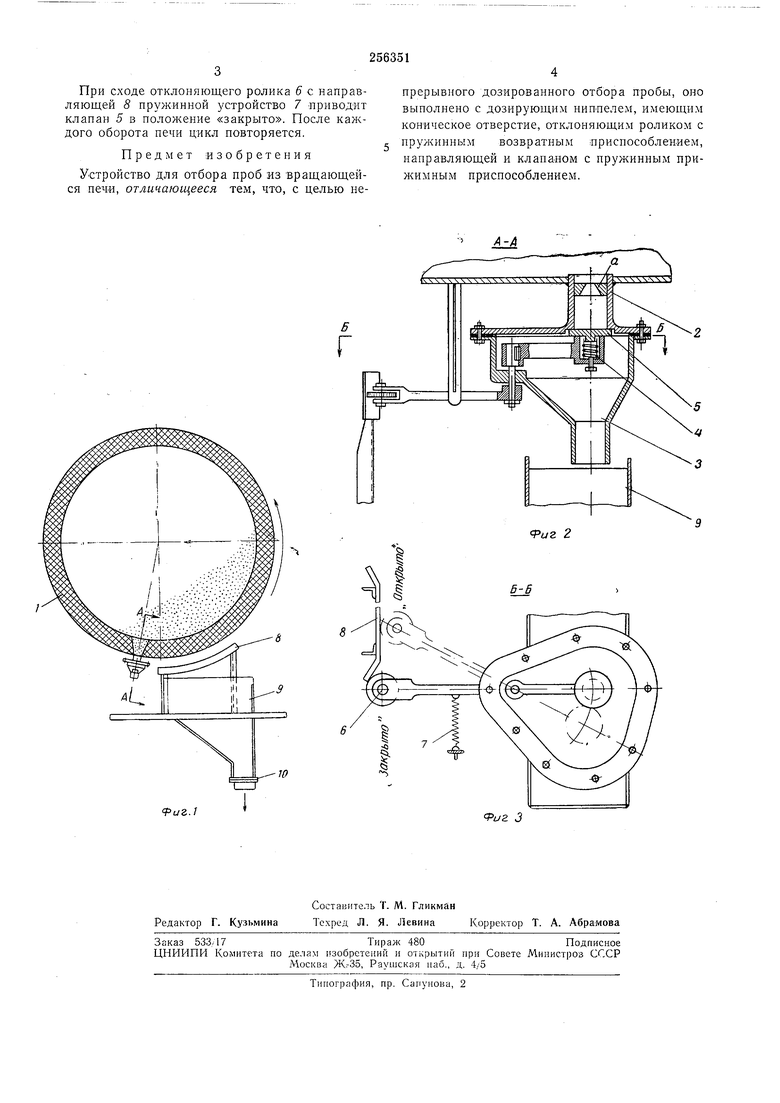

На фиг. 1 изображено описываемое устройство, обний вид; на фиг. 2 - то же, разрез по А-А па фиг. 1; на фиг. 3 - то же, разрез по Б-Б на фиг. 2.

К корпусу / вращающейся печи (холодильника) приваривается патрубок 2 в установленном для отбора пробы месте.

В патрубок веден дозирующий ниппель а, размер отверстия в котором выбран в зависимости от грануло:метрического состава материала и дозы пробы.

К фланцу патрубка крепится корпус пробоотборника З, в котором смонтирован рычаг с прижимной нружиной 4 и клаиан 5. Осью, проходящей через отверстие в нриливе корпуса, рычаг с прижимной пружиной 4 соединен с рычагом отклоняющего ролика 6.

К рычагу отклоняюп1,его ролика одним концом крепится пружинное устройство 7, а другим - к корпусу печи. Направляющая 8 и пробоприемник 9 с запорным щибером 10 устанавливаются стационарно на площадке под печью.

Работает устройство следующим образом. При вращении барабана печи (холодильника) пробоотборник входит под слой материала, который через дозирующий ниппель а поступает в патрубок 2. Отклоняющий ролик 6 входит на направляющую 8 и посредством рычагов отводит клапан 5 в положение «открыто. Материал через выходной натрубок корпуса пробоотборпика 3 поступает в пробоприемник 9.

При сходе отклоняющего ролика 6 с направляющей 8 пружинной устройство 7 приводит клапан 5 в положение «закрыто. После кал дого оборота печи цикл повторяется.

Предмет изобретения

Устройство для отбора проб из вращающейся печи, отличающееся тем, что, с целью непрерывного дозированного отбора пробы, оно выполнено с дозирующим ниплелем, имеющим коническое отверстие, отклоняющим роликом с пружинным возвратным приспособлением, направляющей и клапаном с пружинным прижимным приспособлением.

.1

Риг 3
