Известны способы получения дис1(1)етиой сеткя стабильных частот от возбудителя, основанное на применении компенсационной схемы и дополнительных каскадов преобразок-шня частоты. При нодобных способах затруднено получение достаточно нл:роко Х) рабочег.) тиапазона частот возбудителя и невозможгю использовать возбулите,1ь в качестве гетеродина приемника.
В предлагаемом способе эти недостатки устранены тем, что в ком пенсационном кольце возбудителя носле первого нреобразозання производят дополнительное преобразование спектра частот при помощи кварцевого генератора, генерирующего колебания с фиксированной частотой. При использовании описываемого способа в возбудителе применяют блок опорных частот, работающий в диапазоне fj-/2, и генератор плавного диапазона, включепный в комненсациопное кольцо возбудителя, нерестраиваемый в пределах от /з до /.,. При этом /)(/г-/Г), произвол, первое преобразование, получают промежуточную частоту /«/я () - ), и на выхо;1,р схемы комнснсании -- oji.iiy из чнстот спектра компенсационном кольце возбудителя носле первого преобразования нроизводят дополнительное преобразование спектра частот при помощи сигнала с фиксированной частотой, полученною с выхода квар цевого генератора, и получают вторую промежуточную частоту fnp-i - tпрл /K-.. /,.„-фиксированная частота сигнала кварцевого генератора блока опорных частот. Частоту колебаний кзарцевогб генератора/,,,, выбирают равной/а--/. При этом дианазоп возбудителя будет расширен в сторону умеиьщения частоты на величину /2 -/;, к на выходе компенсационного кольца нолучим спектр частот от 2/ до /2Величину /,„,.2 последовательно изменяют до .чначени
I р ./л-с /з: J nvl JKI; - J -л

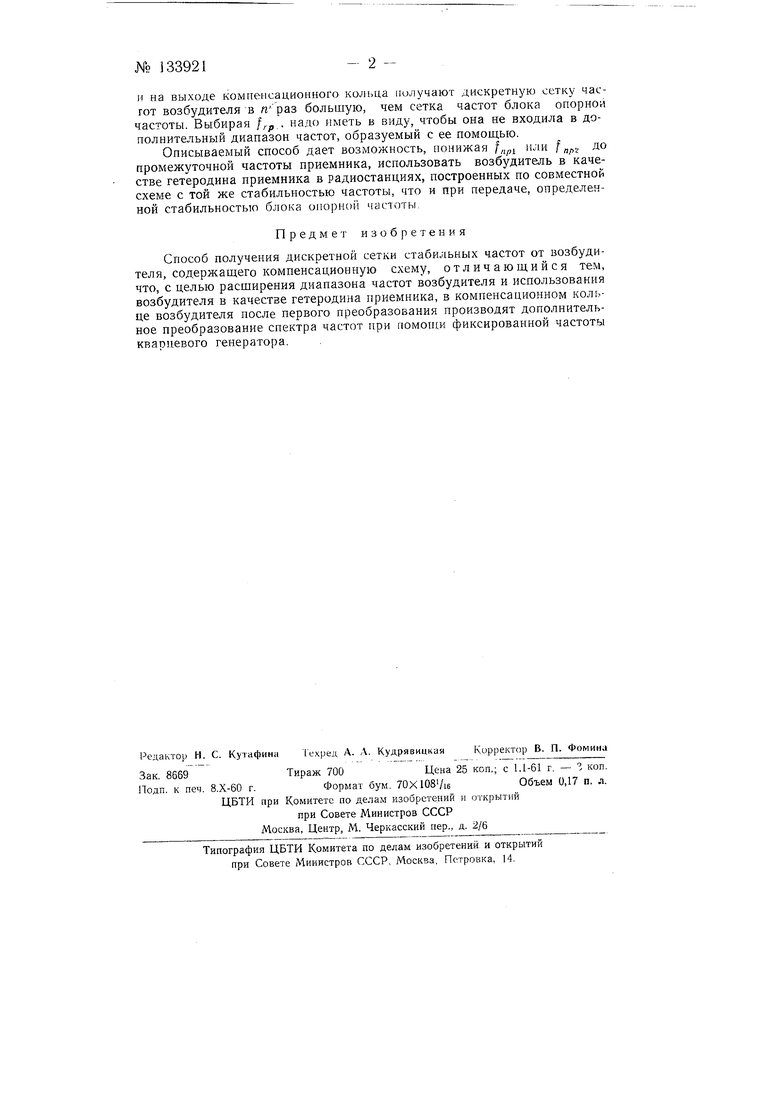

№ 133921 - 2 н на выходе компенсационного кольца получают дискретную сетку часгот возбудителя в «раз большую, чем сетка частот блока опорной частоты. Выбирая 1гр. надо нметь в виду, чтобы она не входила в дополнительный диапазон частот, образуемый с ее помощью.
Описываемый способ дает возможность, понижая или f., до промежуточной частоты приемника, использовать возбудитель в качестве гетеродина приемника в радиостанциях, построенных по совместной схеме с той же стабильностью частоты, что и при передаче, определенной стабильностью блока опорной частоты.
Предмет изобретения
Способ получения дискретной сетки стабильных частот от возбудителя, содержащего компенсационную схему, отличающийся тем, что, с целью расширения диапазона частот возбудителя и использования возбудителя в качестве гетеродина приемника, в компенсационном кольце возбудителя после первого преобразования производят дополнительное преобразование спектра частот при помощи фиксированной частоты кварцевого генератора.
