Способ намыва преимущественно узкопрофильных сооружений Советский патент 1988 года по МПК E02B7/06

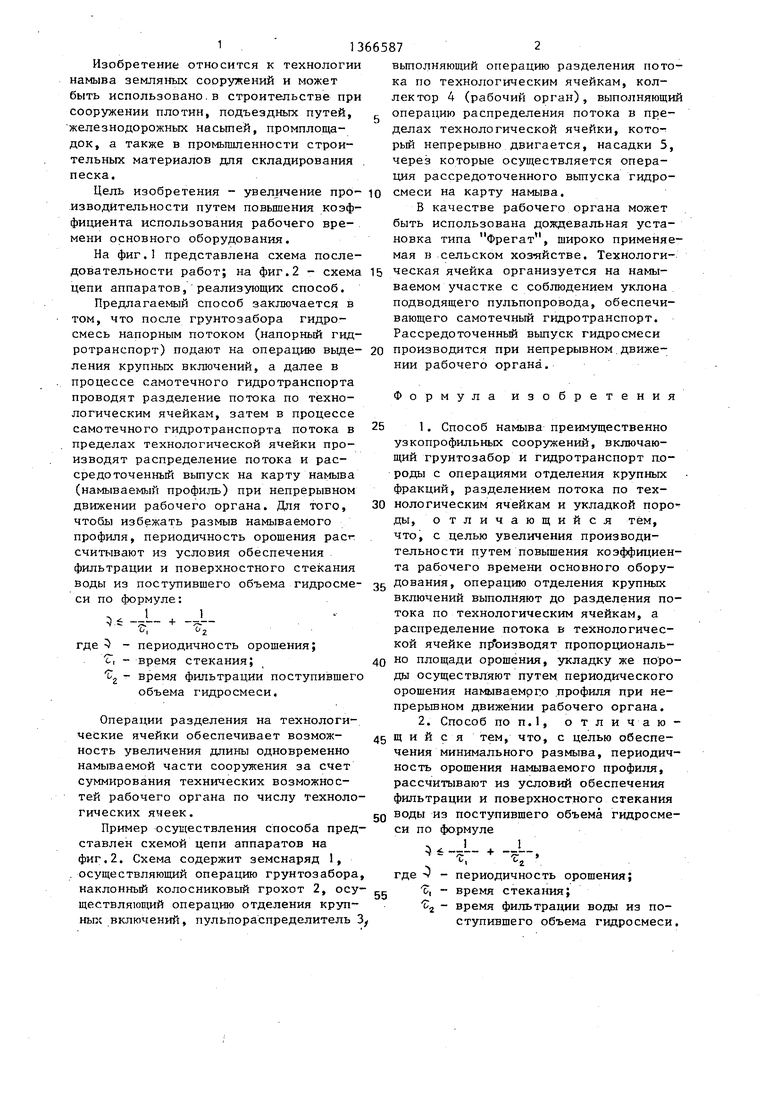

Изобретение относится к технологии намыва земляных сооружений и может быть использовано.в строительстве при сооружении плотин, подъездных путей, железнодорожных насьшей, промплоща- док, а также в промьшшенности строительных материалов для складирования песка.

вьтолняющий операцию разделения потока по технологическим ячейкам, коллектор 4 (рабочий орган), выполняющий операцию распределения потока в пределах технологической ячейки, который непрерывно двигается, насадки 5, через которые осуществляется операция рассредоточенного вьшуска гидро

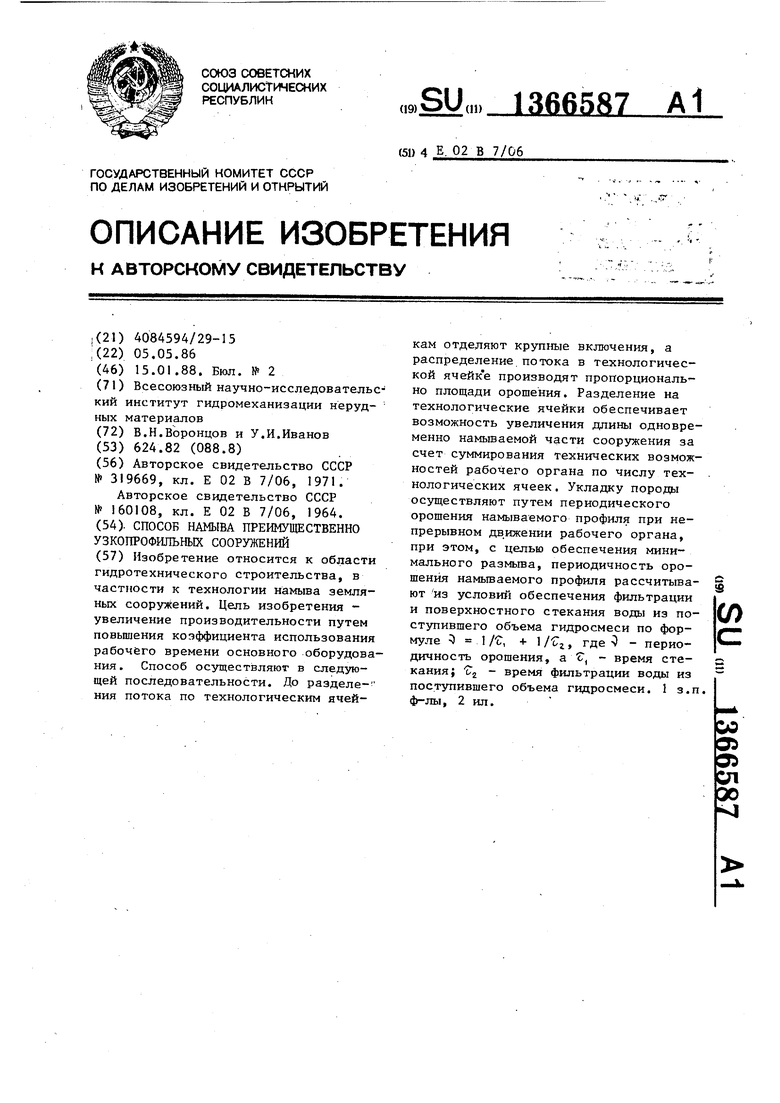

Изобретение относится к области гидротехнического строительства, в частности к технологии намыва земляных сооруя(:ений. Цель изобретения - увеличение производительности путем повьппения коэффициента использования рабочего времени основного оборудования . Способ осуществляют в следующей последовательности. До разделе- ния потока по технологическим ячейкам отделяют крупные включения, а распределение потока в технологической ячейк е производят пропорционально площади орошения. Разделение на технологические ячейки обеспечивает возможность увеличения дпины одновременно намьшаемой части сооружения за счет суммирования технических возможностей рабочего органа по числу технологических ячеек. Укладку породы осуществляют путем периодического орощения намываемого профиля при непрерывном движении рабочего органа, при этом, с целью обеспечения минимального размьта, периодичность орошения намьшаемого профиля рассчитывают из условий обеспечения фильтрации и поверхностного стекания воды из поступившего объема гидросмеси по формуле 1 /Т, +1 , где - периодичность орошения, а Т, - время ста- s кания; Tj - время фильтрации воды из i (Л поступившего объема гидросмеси, ф-лы, 2 ил. 1 з.п,

Цель изобретения - увеличение про- ю смеси на карту намьша.

изводительности путем повьшения коэффициента использования рабочего времени основного оборудования.

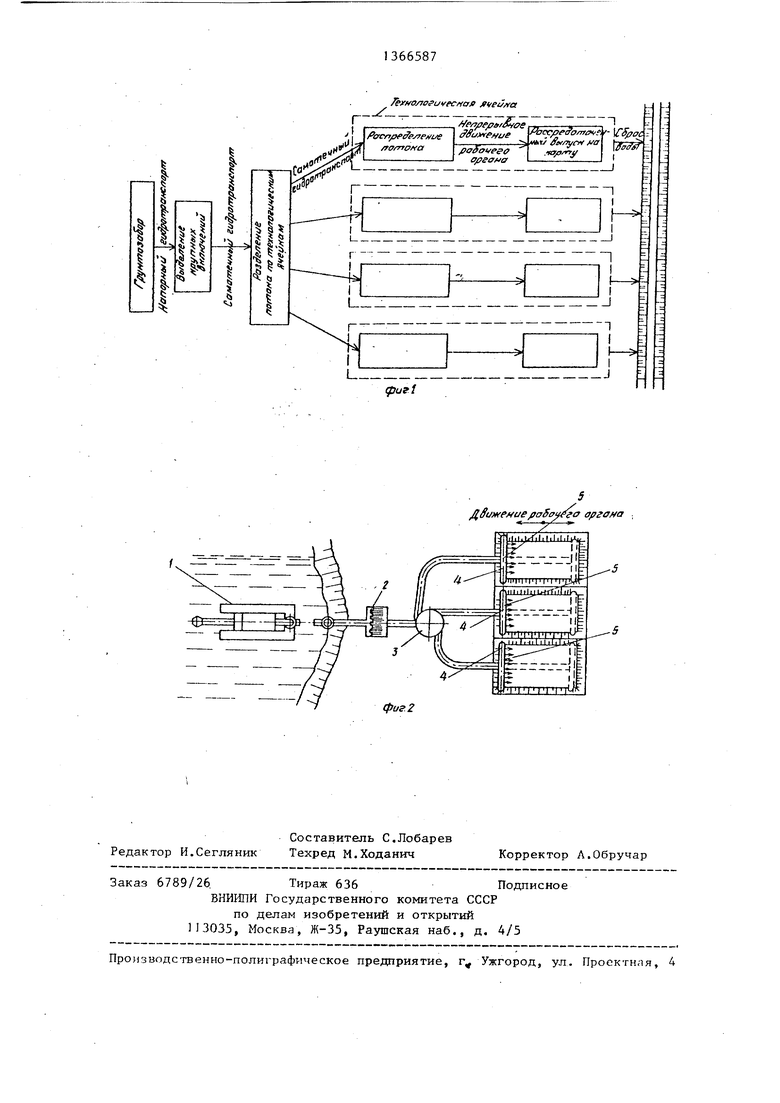

На фиг.1 представлена схема последовательности работ; на фиг.2 - схема цепи аппаратов,реализующих способ.

Предлагаемый способ заключается в том, что после грунтозабора гидросмесь напорным потоком (напорный гидротранспорт) подают на операцию выделения крупньпх включений, а далее в процессе самотечного гидротранспорта проводят разделение потока по технологическим ячейкам, затем в процессе самотечного гидротранспорта потока в пределах технологической ячейки производят распределение потока и рассредоточенный выпуск на карту намыва (намываемый профиль) при непрерывном движении рабочего органа. Для того, чтобы избежать размыв намываемого профиля, периодичность орошения рассчитывают из условия обеспечения фильтрации и поверхностного стекания

В качестве рабочего органа может быть использована дождевальная установка типа фрегат , широко применяемая в сельском хоз-яйстве. Технологи15 ческая ячейка организуется на намываемом участке с соблюдением уклона подводящего пульпопровода, обеспечивающего самотечный гидротранспорт. Рассредоточенный выпуск гидросмеси

20 производится при непрерывном.движении рабочего органа.

Формула изобретения

25

си по формуле:

, , . -Ло, о.

где-5 - периодичность орошения; Т| - время стекания; - время фильтрации поступившего объема гидросмеси.

Операции разделения на технологические ячейки обеспечивает возможность увеличения длины одновременно намываемой части сооружения за счет суммирования технических возможностей рабочего органа по числу технологических ячеек.

Пример осуществления способа представлен схемой цепи аппаратов на фиг.2. Схема содержит земснаряд 1, осуществляющий операцию грунтозабора, наклонный колосниковый грохот 2, осу- ществляюпщй операцию отделения крупных включений, пульпораспределитель 3

В качестве рабочего органа может быть использована дождевальная установка типа фрегат , широко применяемая в сельском хоз-яйстве. Технологическая ячейка организуется на намываемом участке с соблюдением уклона подводящего пульпопровода, обеспечивающего самотечный гидротранспорт. Рассредоточенный выпуск гидросмеси

производится при непрерывном.движении рабочего органа.

Формула изобретения

включений выполняют до разделения потока по технологическим ячейкам, а распределение потока в технологической ячейке производят пропорционально площади орошения, укладку же пороы осуществляют путем периодического орошения намываемрго профиля при не- прерьшном движении рабочего органа. 2. Способ ПОП.1, отличаюЩ и и с я тем, что, с целью обеспечения минимального размыва, периодичgg

50

ность орошения намываемого профиля, рассчитывают из условий обеспечения фильтрации и поверхностного стекания воды из поступившего объема гидросмеси по формуле

- - + - С. г

где V - периодичность орошения; , - время стекания; (2 - время фильтрации воды из поступившего объема гидросмеси

foScru o органа

фиг 2
