Соединение деталей Советский патент 1988 года по МПК F16C11/02

;/

113

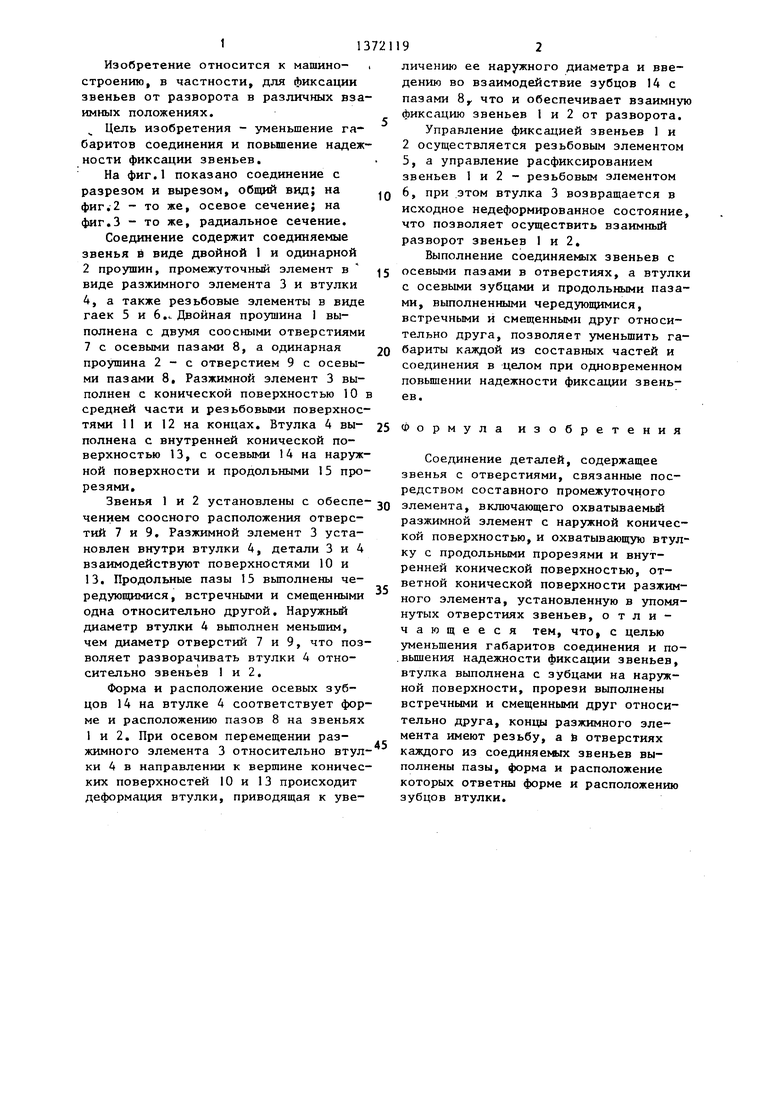

Изобретение относится к машино- строению, в частности, для фиксации звеньев от разворота в различных взаимных положениях.

Цель изобретения - уменьшение габаритов соединения и повышение надежности фиксации звеньев.

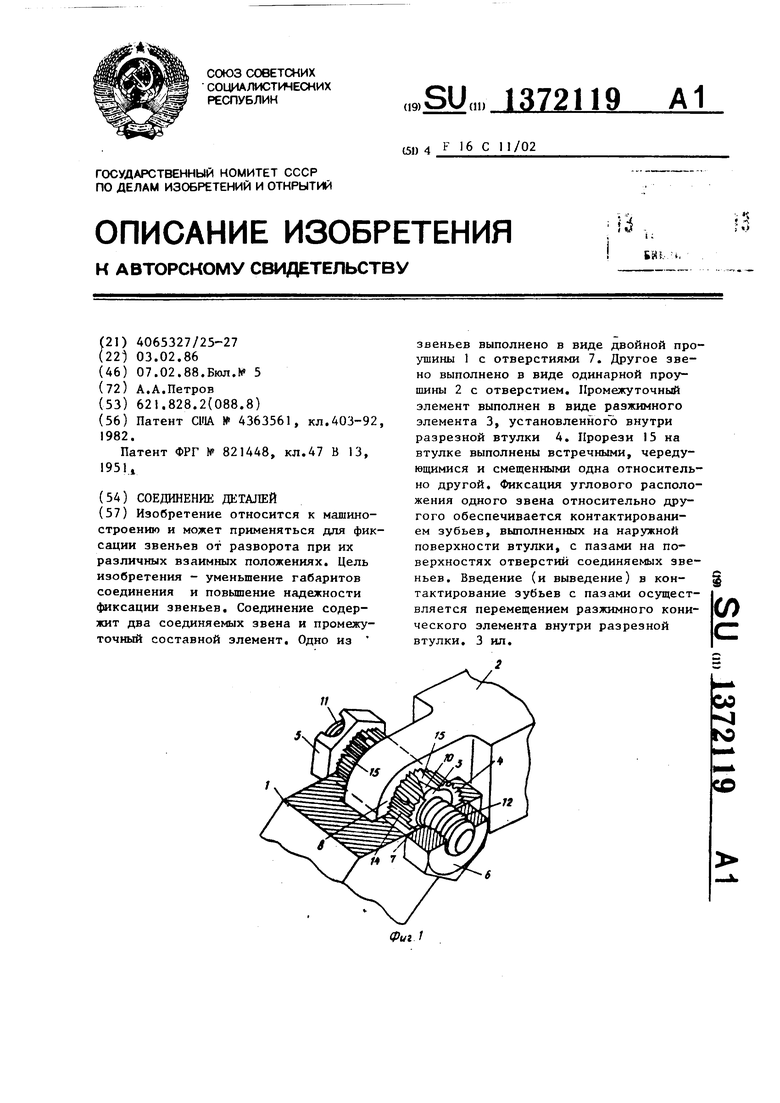

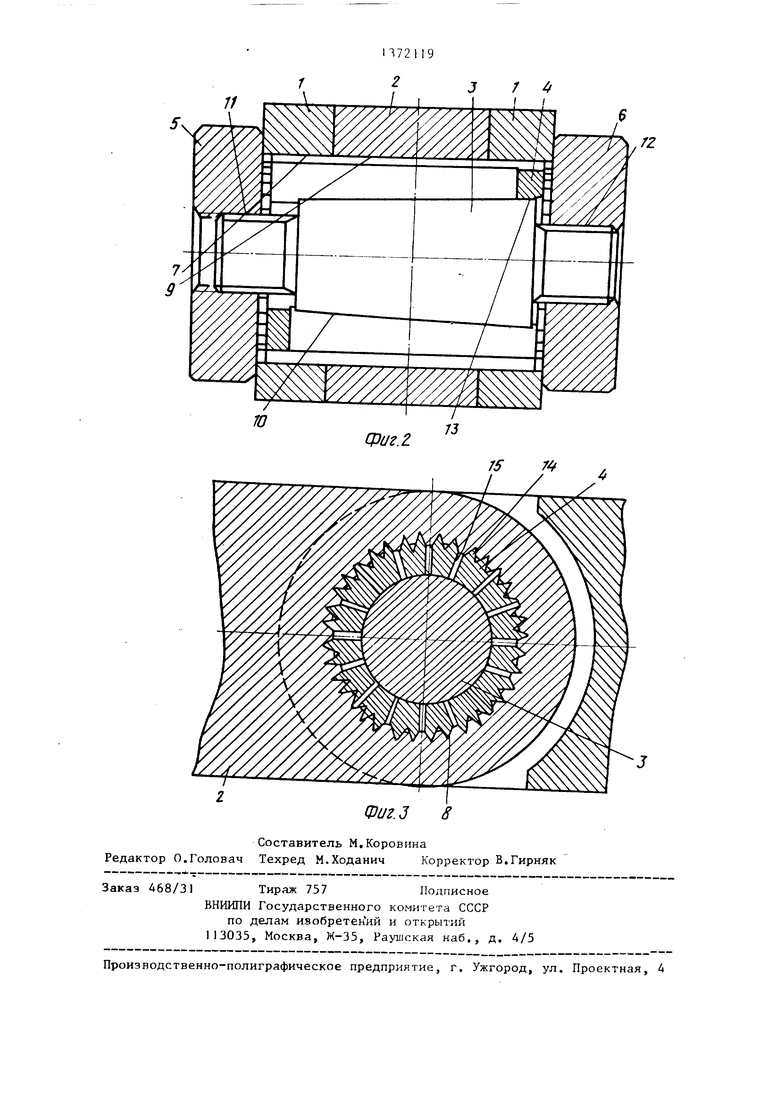

На фиг.1 показано соединение с разрезом и вырезом, общий вид; на фиг.2 - то же, осевое сечение; на фиг.З - то же, радиальное сечение.

Соединение содержит соединяемые звенья в виде двойной 1 и одинарной 2 проушин, промежуточный элемент в виде разжимного элемента 3 и втулки 4, а также резьбовые элементы в виде гаек 5 и 6. Двойная проушина 1 выполнена с двумя соосными отверстиями 7 с осевыми пазами 8, а одинарная проушина 2-е отверстием 9 с осевыми пазами 8, Разжимной элемент 3 выполнен с конической поверхностью 10 в средней части и резьбовыми поверхностями 11 и 12 на концах. Втулка 4 вы- полнена с внутренней конической поверхностью 13, с осевыми 14 на наружной поверхности и продольными 15 прорезями.

Звенья 1 и 2 установлены с обеспе- чением соосного расположения отверстий 7 и 9. Разжимной элемент 3 установлен внутри втулки 4, детали 3 и 4 взаимодействуют поверхностями 10 и 13. Продольные пазы 15 вьшолнены чередующимися, встречными и смещенными одна относительно другой. Наружньй диаметр втулки 4 вьтолнен меньшим, чем диаметр отверстий 7 и 9, что позволяет разворачивать втулки 4 относительно звеньев 1 и 2.

Форма и расположение осевых зубцов 14 на втулке 4 соответствует форме и расположению пазов 8 на звеньях 1 и 2. При осевом перемещении разжимного элемента 3 относительно втулки 4 в направлении к вершине конических поверхностей 10 и 13 происходит деформация втулки, приводящая к уве

Q

5 0 25

JQ

5

5

192

личению ее наружного диаметра и введению во взаимодействие зубцов 14 с пазами 8 что и обеспечивает взаимную фиксацию звеньев I и 2 от разворота. Управление фиксацией звеньев 1 и 2 осуществляется резьбовым элементом

5,а управление расфиксированием звеньев 1 и 2 - резьбовым элементом

6,при этом втулка 3 возвращается в исходное недеформированное состояние, что позволяет осуществить взаимный разворот звеньев 1 и 2,

Выполнение соединяемых звеньев с осевыми пазами в отверстиях, а втулки с осевыми зубцами и продольными пазами, вьтолненными чередующимися, встречными и смещенными друг относительно друга, позволяет уменьшить габариты каждой из составных частей и соединения в целом при одновременном повьшении надежности фиксации звеньев.

Формула изобретения

Соединение деталей, содержащее звенья с отверстиями, связанные посредством составного промежуточного элемента, включающего охватываемый разжимной элемент с наружной конической поверхностью,и охватывающую втулку с продольными прорезями и внутренней конической поверхностью, ответной конической поверхности разжимного элемента, установленную в упомянутых отверстиях звеньев, отличающееся тем, что, с целью уменьшения габаритов соединения и по- .вьш1ения надежности фиксации звеньев, втулка выполнена с зубцами на наружной поверхности, прорези выполнены встречными и смещенными друг относительно друга, концы разжимного элемента имеют резьбу, а и отверстиях каждого из соединяеьых звеньев выполнены пазы, форма и расположение которых ответны форме и расположению зубцов втулки.

;/

ч

ю

Фиг. 2.

Изобретение относится к машиностроению и может применяться для фиксации звеньев от разворота при их различных взаимных положениях. Цель изобретения - уменьшение габаритов соединения и повьш1ение надежности фиксации звеньев. Соединение содержит два соединяемых звена и промежуточный составной элемент. Одно из звеньев выполнено в виде двойной проушины 1 с отверстиями 7. Другое звено выполнено в виде одинарной проушины 2 с отверстием. Промежуточный элемент выполнен в виде разжимного элемента 3, установленногЪ внутри разрезной втулки 4. Прорези 15 на втулке выполнены встречными, чередующимися и смещенными одна относительно другой. Фиксация углового расположения одного звена относительно другого обеспечивается контактированием зубьев, выполненных на наружной поверхности втулки, с пазами на поверхностях отверстий соединяемых звеньев. Введение (и выведение) в контактирование зубьев с пазами осуществляется перемещением разжимного конического элемента внутри разрезной втулки. 3 ил. (Л

75 7

Фиг.З
