Сигнализатор уровня электропроводных сред Советский патент 1961 года по МПК G01F23/24

Известны сигнализаторы ypoEiiK элект 5опроводпыл сред. преюлуществепио расплавленных металле, с элек ричеС|а М датчиком и Ьло,-:тронным реле, па выходе которого ЕКЛЮЧСИС ис1юл);; тельпое электром;; нитное реле, управляющее соответствуюппши мехашвмами или уетро етвами, регулирующими наиолнекие ра -1 1чиых емкостей. Подобные сигнализаторы не обеспечивают бесгхонтактной связи контролируемо среды и датчика.

Предлагаемый сигнализатор уровня электропрОБсдны.х сред выпо:1 ен в виде искрового генератора с подклюмепным к нему зо:1дом-разр5дннкол, что сбеспечивает бесконтактную связь контро. нруемом среды датчика.

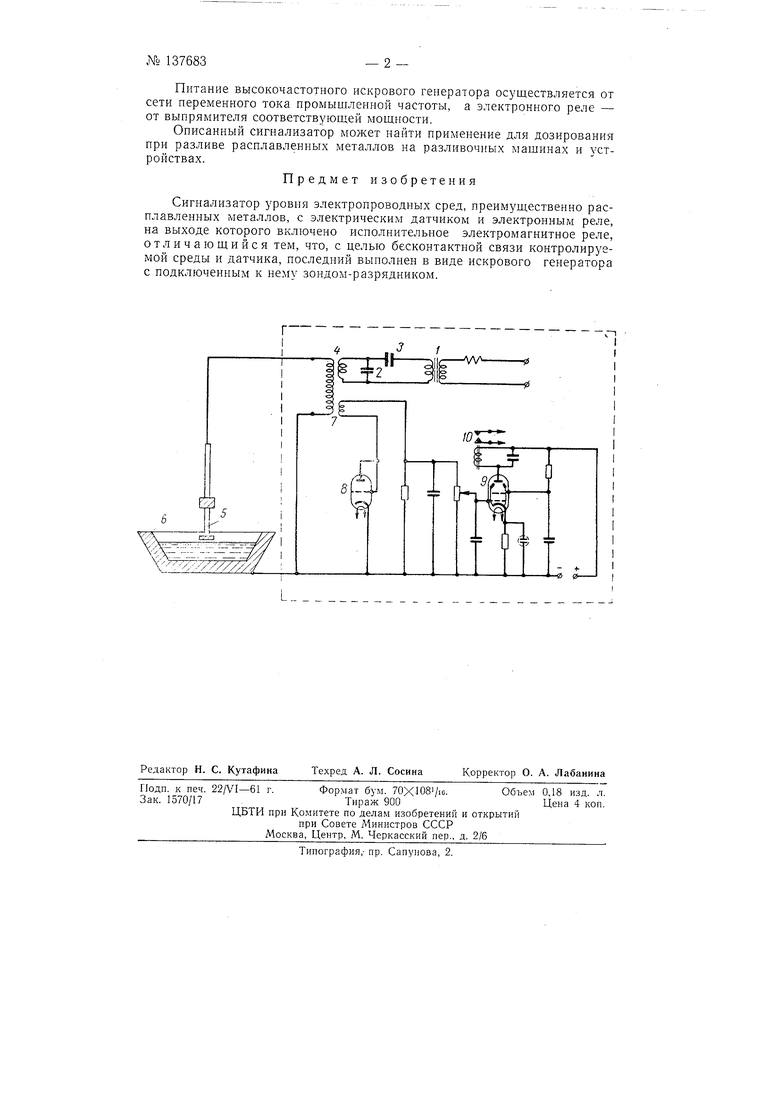

HcKpoBoii генератор содержит высокЬвольтиьп трансформатор / (см. чертеж), искрово разрядник 2, конде1;сатор 3 и первнчг1ую обмотку высокочастотного трансформатора 4. Напряжение высоко частоты, сннмаемое со втсричион обмотки тра1 Сформатора 4. Г1ода:от соответствен ;:-) на зонд-разряд 1ик 5 н ксрпуе 6, в качестне которой могут быть кспользоваиь шнберы. :;ент {ли, разливочиь е ковш и др., i,ii спен,1альиый чонта ;т 1с-иосредствеи;;п к среде, запол; Я 01це11 , если материал резервуара не электронроноден. Прн заполнении с:лкости 6 до некоторого необ.ходимого уровня между рабоч М концом зондаразрядника 5 н поверхность о среды воз П1кает 1скровой разряд. Возникновение искрового разряда во вторичиой ienn трансформатора 4 вызывает Змеие П1е ее реакт 1вного ео ротивлен Я, а следователвно, 1з:.енение электрол агиит ого поля между его обмотками, что зменяет э.д.с. иидукц и в об:,;отке 7 этого транефорл атора.

Э.д.с. обмотки 7 трансформатора 4 выпрямляется лампой S и подается на сетку лампы 9, запирая последнюю. При уменвше И 1 ве и чины э.д.с. (а это нрО ;сходит в искрового разряда) поте ии1ал запира 1 я умеиь иается до величины. обсепечива О лей такой ток лампы 9, котором происходит г;ормальное cprAlajusaiHie электромагнитного реле 10.

Питание высокочастотного искрового генератора осуществляется от сети неременного тока промышленной частоты, а электронного реле - от выпрямителя соответствующей мощности.

Описанный сигнализатор может найти применение для дозирования при разливе расплавленных металлов на разливочных машинах и устройствах.

Предмет изобретения

Сигнализатор уровня электропроводных сред, преимущественно расплавленных металлов, с электрическим датчиком и электронным реле, на выходе которого включено исполнительное электромагнитное реле, отличающийся тем, что, с целью бесконтактной связи контролируемой среды и датчика, последний вынолнен в виде искрового генератора с подключенным к нему зондом-разрядником.
