(61) 450332
(21)4055466/24-21
(22)05.02.86
(46) 23.04.88. Бкш. № 15
(72) Е.М.Велич.енко, Ю.Г.Вульчин,
М.И.Никольшмн, М.С.Швец и A.M.Донец
(53)621.326 (088.8)
(56)Авторское свидетельство СССР 450332, кл. Н 03 К 5/01, 1972.
%
(54)ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ
(57)Изобретение может быть использовано для построения преобразователей частоты и расширяет верхние пределы спектра частот выходного сигнала путем удвоения частоты следования выходных импульсов. Для этого в формирователь импульсов дополнительно введены диодный мост на диодах 10-13, устройство 15 поворота фазы на 90°, усилитель 16, эмиттерный повторитель 17 и вторая катушка 14 индуктивности с отводом от средней точки. На чертеже также показаны основной мост на диодах 1-4, первая катушка индуктивности 5 с отводом 6 от средней точки, катушки 7 и 8 индуктивности и общая шина 9. При работе устройства дополнительные короткие импульсы сдвинуты по фазе на 90 по отношению к импульсам, сформированным с помощью диодов 1 и 4. В результате на выходных клеммах 18 и 19 формируются короткие импульсы удвоенной частоты, что расширяет верхний предел спектра частот выходного сигнала. 1 ил.
с
S
ел
| название | год | авторы | номер документа |
|---|---|---|---|
| Тиристорный двухполупериодный переключатель переменного тока | 1977 |
|
SU720723A1 |
| ИНТЕГРАТОР ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ | 1972 |
|
SU359668A1 |
| Двухтактный конвертор | 1980 |
|
SU911671A1 |
| ПИКОВЫЙ ДЕТЕКТОР С ДИФФЕРЕНЦИАЛЬНЫМ ВХОДОМ | 2018 |
|
RU2700327C1 |
| Формирователь импульсов | 1972 |
|
SU450332A1 |
| ИЗМЕРИТЕЛЬ ПЕРЕМЕЩЕНИЙ | 2001 |
|
RU2213934C2 |
| ЭЛЕКТРОННЫЙ КОММУТАТОР | 1967 |
|
SU224584A1 |
| Повторитель сигнала переменного и постоянного напряжения | 2022 |
|
RU2776256C1 |
| Частотно-импульсный преобразователь скорости движения среды и ее температуры | 1982 |
|
SU1095384A1 |
| Двухпозиционное вероятностное реле(ЕгО ВАРиАНТы) | 1979 |
|
SU830649A1 |
N)

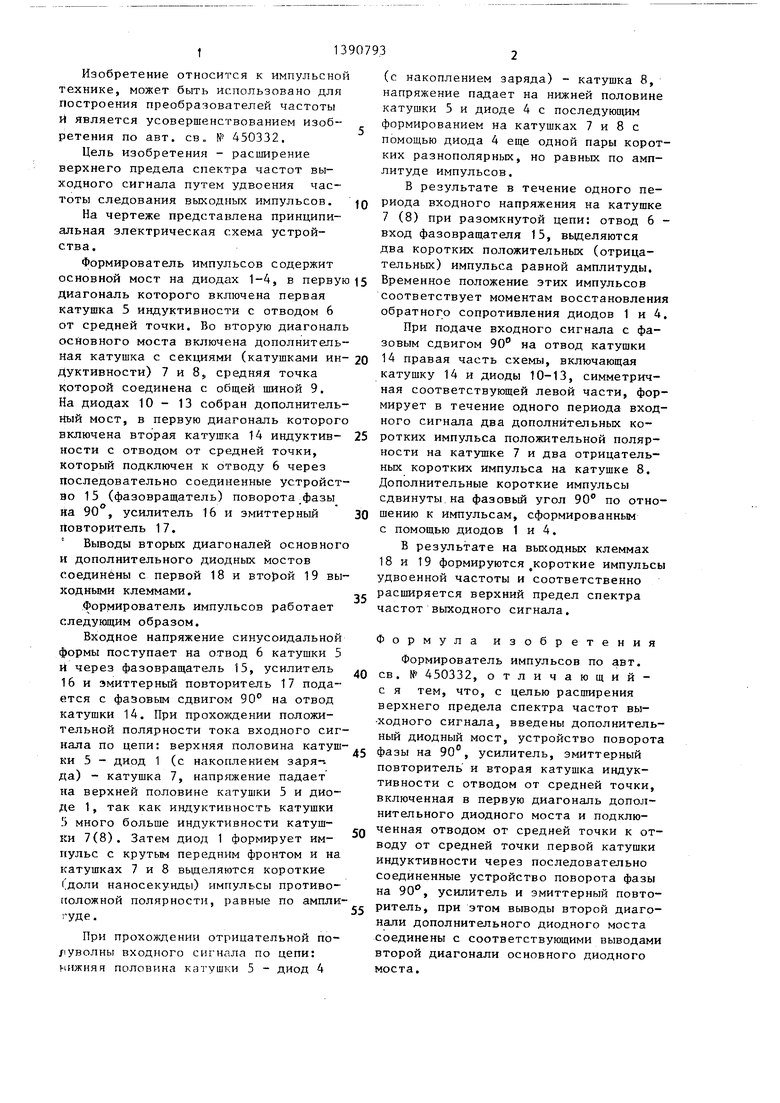

Изобретение относится к импульсной технике, может быть использовано для Построения преобразователей частоты И является усовершенствованием изобретения по авт. св„ № 450332,
Цель изобретения - расширение верхнего предела спектра частот выходного сигнала путем удвоения частоты следования выходных импульсов.
На чертеже представлена принципиальная электрическая схема устройства.
Формирователь импульсов содержит основной мост на диодах 1-4, в первую диагональ которого включена первая катушка 5 индуктивности с отводом 6 от средней точки. Во вторую диагональ основного моста включена дополнительная катушка с секциями (катушками индуктивности) 7 и 8, средняя точка Которой соединена с общей шиной 9. На диодах 10 - 13 собран дополнительный мост, в первую диагональ которого включена вторая катушка 14 индуктивности с отводом от средней точки, Который подключен к отводу 6 через Последовательно соединенные устройство 1 5 (фазовращатель) поворота фазы на 90°, усилитель 16 и эмиттерный Повторитель 17.
Выводы вторых диагоналей основного и дополнительного диодных мостов Соединены с первой 18 и второй 19 вы- кодными клеммами.
Формирователь импульсов работает следующим образом.
Входное напряжение синусоидальной формы поступает на отвод 6 катушки 5 и через фазовращатель 15, усилитель 16 и эмиттерный повторитель 17 подается с фазовым сдвигом 90° на отвод катушки 14. При прохождении положительной полярности тока входного сигнала по цепи; верхняя половина катушки 5 - диод 1 (с накоплением заря-, да) - катушка 7, напряжение падает на верхней половине катушки 5 и диоде 1, так как индуктивность катушки 5 много больше индуктивности катушки 7(8). Затем диод 1 формирует импульс с крутым передним фронтом и на катушках 7 и 8 вьщелянзтся короткие (доли наносекунды) импульсы противо- гюложной полярности, равные по амплитуде .
При прохождении отрицательной по /1УВОЛНЫ входного сигнала по цепи: v ижняя половина катушки 5 - диод 4
(с накоплением заряда) - катушка 8, напряжение падает на нижней половине катушки 5 и диоде 4 с последующим
формированием на катушках 7 и 8 с
помощью диода 4 еще одной пары коротких разнополярных, но равных по амплитуде импульсов.
в результате в течение одного периода входного напряжения на катушке 7 (8) при разомкнутой цепи: отвод 6 - вход фазовращателя 15, вьщеляются два коротких положительных (отрицательных) импульса равной амплитуды.
5 Временное положение этих импульсов соответствует моментам восстановления обратного сопротивления диодов 1 и 4. При подаче входного сигнала с фазовым сдвигом 90 на отвод катушки
0 1 правая часть схемы, включающая катушку 14 и диоды 10-13, симметричная соответствующей левой части, формирует в течение одного периода входного сигнала два дополнительных ко5 ротких импульса положительной полярности на катушке 7 и два отрицательных коротких импульса на катушке 8. Дополнительные короткие импульсы сдвинуты на фазовый угол 90 по отно0 шению к импульсам, сформированным с помощью диодов 1 и 4.
В результате на выходных клеммах 18 и 19 формируются короткие импульсы удвоенной частоты и соответственно расширяется верхний предел спектра частот выходного сигнала.
Формула изобретения
Формирователь импульсов по авт. св. № 430332, отличающий- с я тем, что, с целью расширения верхнего предела спектра частот вы- ходного сигнала, введены дополнительный диодный мост, устройство поворота
5 фазы на 90°, усилитель, эмиттерный повторитель и вторая катушка индуктивности с отводом от средней точки, включенная в первую диагональ дополнительного диодного моста и подключенная отводом от средней точки к отводу от средней точки первой катушки индуктивности через последовательно соединенные устройство поворота фазы на 90°, усилитель и эмиттерный повто5 ритель, при этом выводы второй диагонали дополнительного диодного моста соединены с соответствующими выводами второй диагонали основного диодного моста.
