Формирователь импульсов Советский патент 1974 года по МПК H03K5/01

1

Изобретение относится к радиоехнике и может быть использовано

ля частотных преобразователей в иапазоне СВЧ.

Известен формирователь импульсов, содержащий диодный мост, в одну из диагоналей которого включена катушка индуктивности с отводом от средней точки, и общую шину питания.

Этот формирователь имеет узкий частотный диапазон и малую амплитуду выходных импульсов,

С целью расширения частотного диапазона формирователя и увеличения амплитуды его выходных импульсов во вторую диагональ диодного моста включена дополнительная катужа индуктивности, средняя точка которой подключена к общей швне.

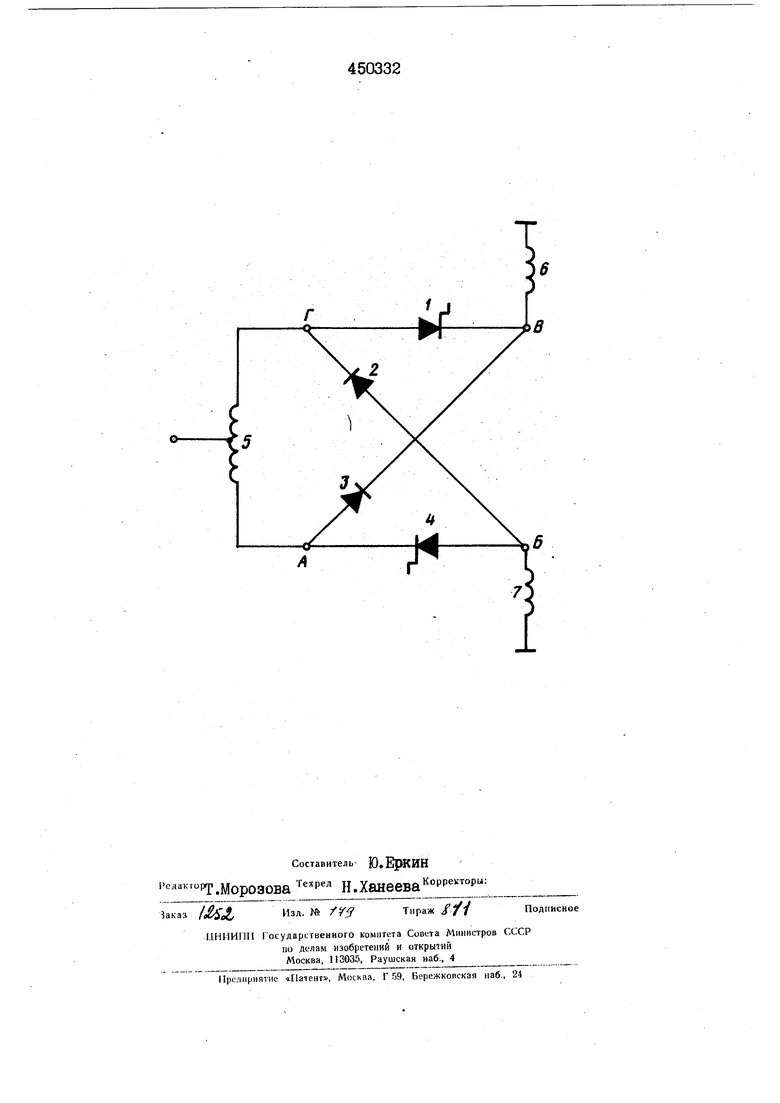

На чертеже приведена принципиальная электрическая схема предлага мого формирователя импульсов.

Предлагаемый формирователь содержит диодный мост на диодах 1-4, в одну из диагоналей которого включена катушка 5 индуктивности с отводом от средней точки, а в другую - катушка индуктивности (начертеже показаны две секции гтой катушки: катушка б и катушка 7), Средняя точка этой катушки подключена к общей шине питания (на чертеже показаны выводы катушек б м 7, подключенные к общей шине питания).

Формирователь работает следующим образом.

При прохождении положительной полярности тока по цепи: катушка 5диод I - катушка 6 падение напряжения происходит на катушке 5 и диоде I, так как соотношение индуктввности катушек 5 и б выбрано много большим 100.

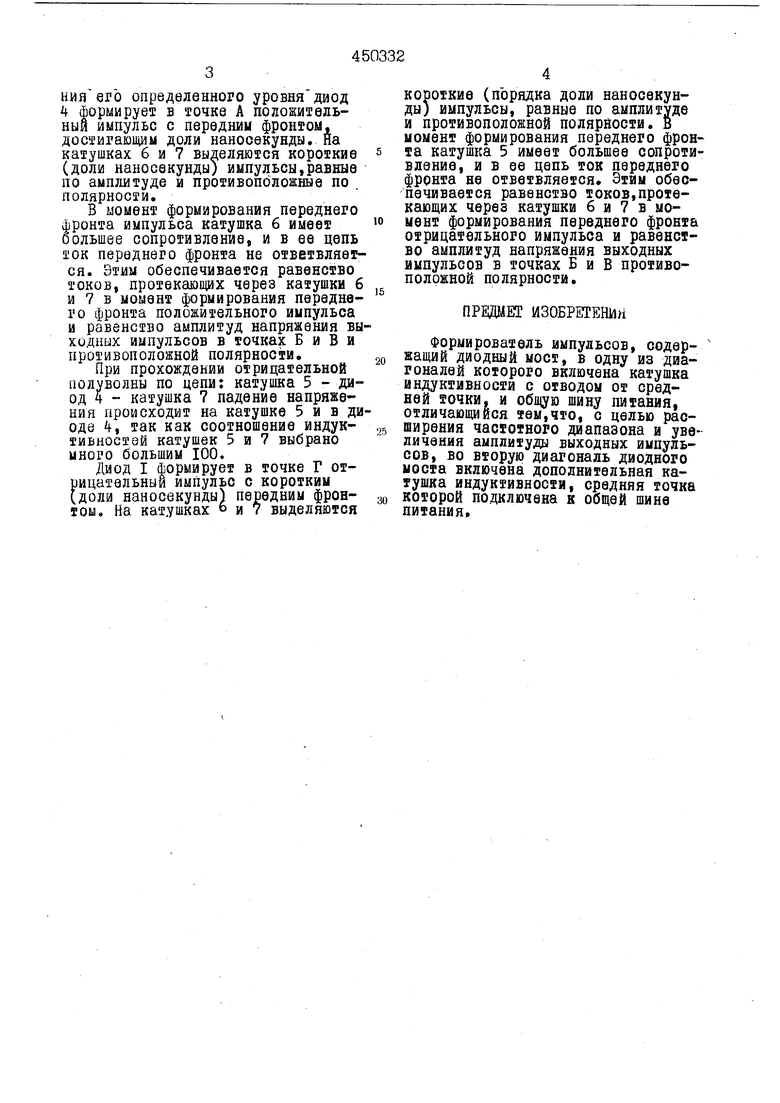

При нарастании положительного подупераода и достижении напряжеi

ния его определенного уровнядиод 4 формирует в точке А положительный импульс с передним фронтом, достигающим доли наносекунды. На катушках 6 и 7 выделяются короткие (доли наносекунды) импульсы,равные по амплитуде и противоположные по полярности,

в момент формирования переднего фронта импульса катушка 6 имеет большее сопротивление, и в ее цепь iOK переднего фронта не ответвляется. Этим обеспечивается равенство токов, протекающих через катушки 6 и 7 в момент формирования переднего фронта положительного импульса ц равенство амплитуд напряжения выходных импульсов в точках Б и В и противоположной полярности,

При прохождении отрицательной полуволны по цепи: катушка 5 - диод 4 - катушка 7 падение напряжения происходит на катушке 5 и в диоде , так как соотношение индукТИВНОСТ9Й катушек 5 и 7 выбрано много большим 100.

Диод I формирует в точке Г отрицательный импульс с коротким (доли наносекунды) передним фронтом. На катушках; о и 7 выделяются

короткие (порядка доли наносекунды) импульсы, равные по амплитуде и противоположной полярности, в момент формирования переднего фронта катушка 5 имеет большее сопротивление, и в ее цепь ток переднего фронта не ответвляется. Этим обеспечивается равенство токов,протекающих через катушки б и 7 в момент формирования переднего фронта отрицательного импульса и равенство амплитуд напряжения выходных импульсов в точках Б и В противоположной полярности,

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Формирователь импульсов, содержащий диодный мост, в одну из диагоналей которого включена катушка индуктивности с отводом от средней точки, и общую шину питания, отличающийся тем,что, с целью расширения часютного диапазона и увеличения амплитуды выходных импульсов, во вторую диагональ диодного моста включена дополнительная катушка индуктивности, средняя точка которой подключена к общей шине питания
