Пневматический измеритель кривизны Советский патент 1988 года по МПК G01B13/24

4 .

3ь ,4 У 00

Изобретение относится к измерительной технике и может быть использовано для определения кривизны элементов, находящихся в эапьшенных высокотемпературных газовых средах, в частности труб паровых котлов.

Цель изобретения - повышение надежности работы в высокотемпературных запыленных газовых средах путем его герметизации.

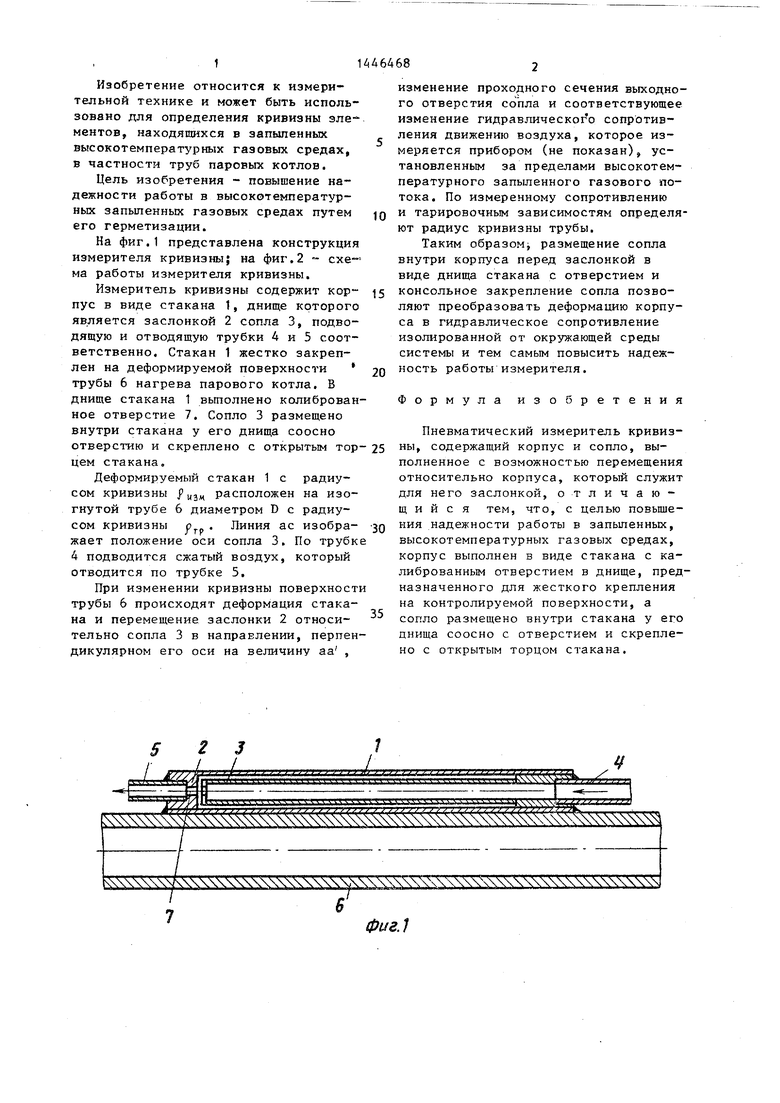

На фиг.1 представлена конструкция измерителя кривизны; на фиг.2 - схема работы измерителя кривизны.

Измеритель кривизны содержит корпус в виде стакана 1, днище которого является заслонкой 2 сопла 3, подводящую и отводящую трубки 4 и 5 соответственно. Стакан 1 жестко закреплен на деформируемой поверхности трубы 6 нагрева парового котла. В днище стакана 1 вьтолнено колиброван ное отверстие 7. Сопло 3 размещено внутри стакана у его днища соосно отверстию и скреплено с открытым тор цем стакана.

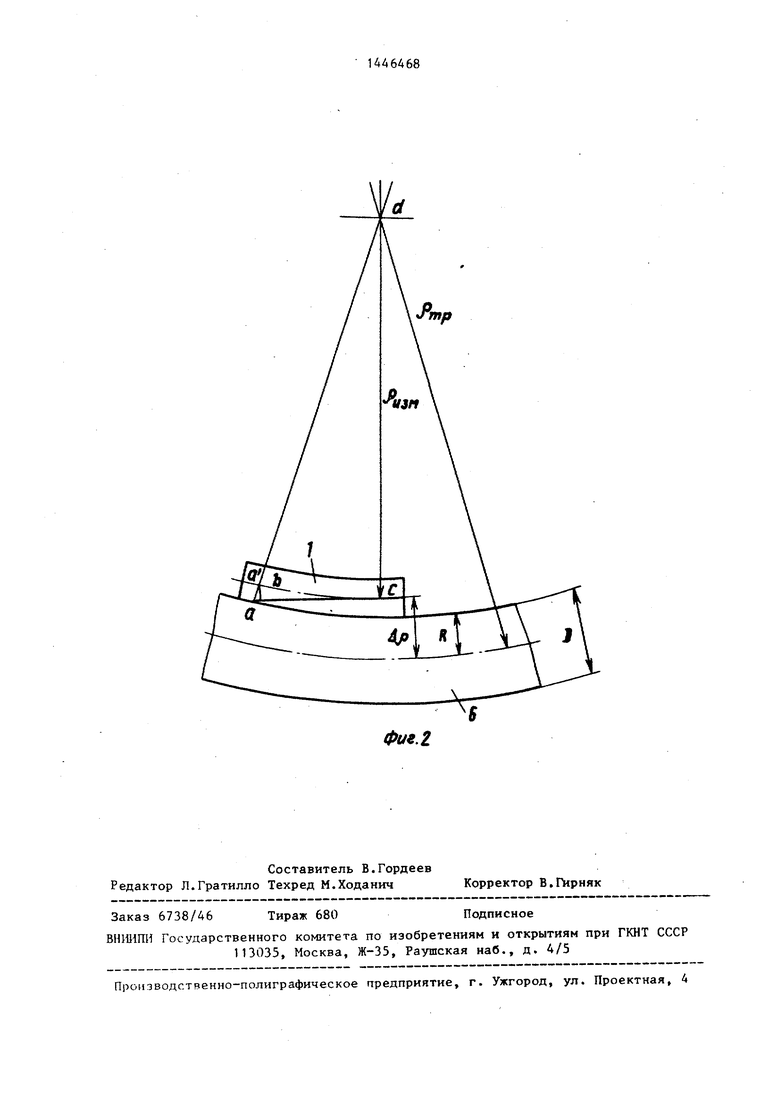

Деформируемый стакан 1 с радиусом кривизны Риз„ расположен на изогнутой трубе 6 диаметром D с радиусом кривизны р . Линия ас изобра- жает положение оси сопла 3. По трубк 4 подводится сжатый воздух, который отводится по трубке 5.

При изменении кривизны поверхност трубы 6 происходят деформация стакана и перемещение заслонки 2 относи- тельно сопла 3 в направлении, перпендикулярном его оси на величину аа ,

5

д

5

о

0

изменение проходного сечения выходного отверстия сопла и соответствующее изменение гидравлическог о сопротивления движению воздуха, которое измеряется прибором (не показан), установленным за пределами высокотемпературного запыленного газового потока. По измеренному сопротивлению и тарировочным зависимостям определяют радиус кривизны трубы.

Таким образом размещение сопла внутри корпуса перед заслонкой в виде днища стакана с отверстием и консольное закрепление сопла позволяют преобразовать деформацию корпуса в гидравлическое сопротивление изолированной от окружающей среды системы и тем самым повысить надежность работы измерителя.

Формула изобретения

Пневматический измеритель кривизны, содержащий корпус и сопло, выполненное с возможностью перемещения относительно корпуса, который служит для него заслонкой, отличающийся тем, что, с целью повышения надежности работы в запыленных, высокотемпературных газовых средах, корпус выполнен в виде стакана с калиброванным отверстием в днище, предназначенного для жесткого крепления на контролируемой поверхности, а сопло размещено внутри стакана у его днища соосно с отверстием и скреплено с открытым торцом стакана.

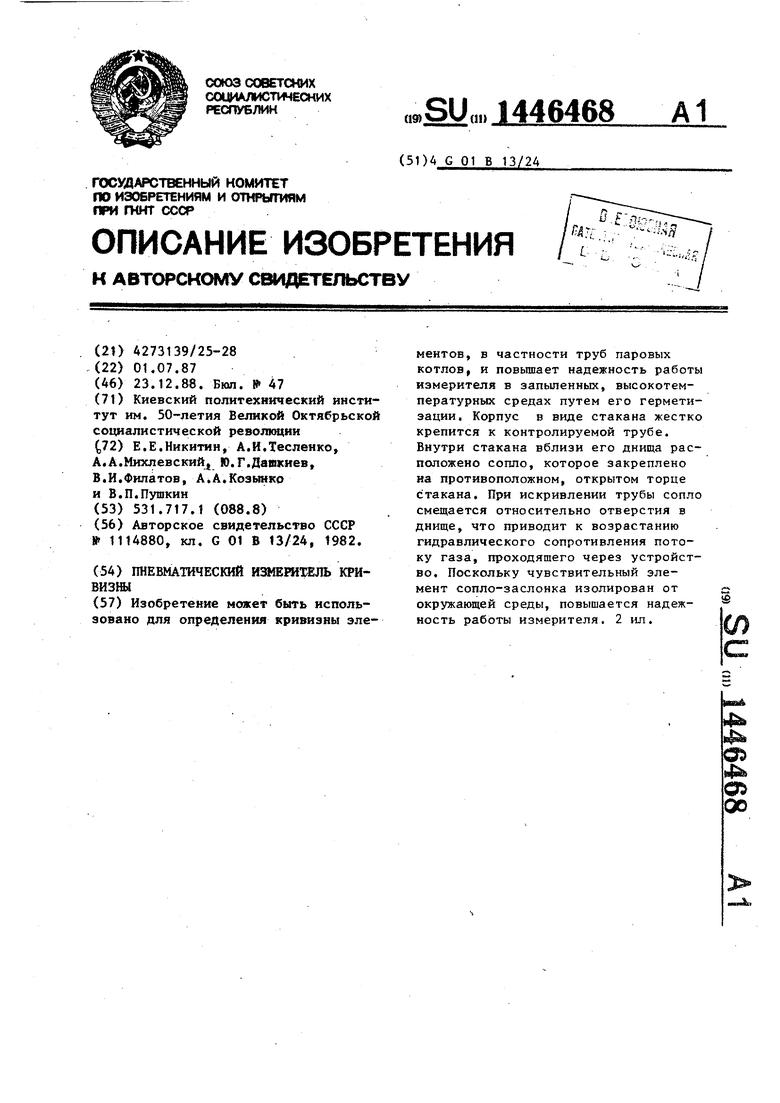

Изобретение мсякет быть использовано для определения кривизны элементов, в частности труб паровых котлов, и повьппает надежность работы измерителя в запыленных, высокотемпературных средах путем его герметизации. Корпус в виде стакана жестко крепится к контролируемой трубе. Внутри стакана вблизи его днища расположено сопло, которое закреплено на противоположном, открытом торце стакана. При искривлении трубы сопло смещается относительно отверстия в днище, что приводит к возрастанию гидравлического сопротивления потоку газа, проходящего через устройство. Поскольку чувствительный элемент сопло-заслонка изолирован от окружакнцей среды, повышается надежность работы измерителя. 2 ил.

ф1/г.1

Фи9.1
