Разъединитель для реверсирования фаз Советский патент 1989 года по МПК H01H31/02

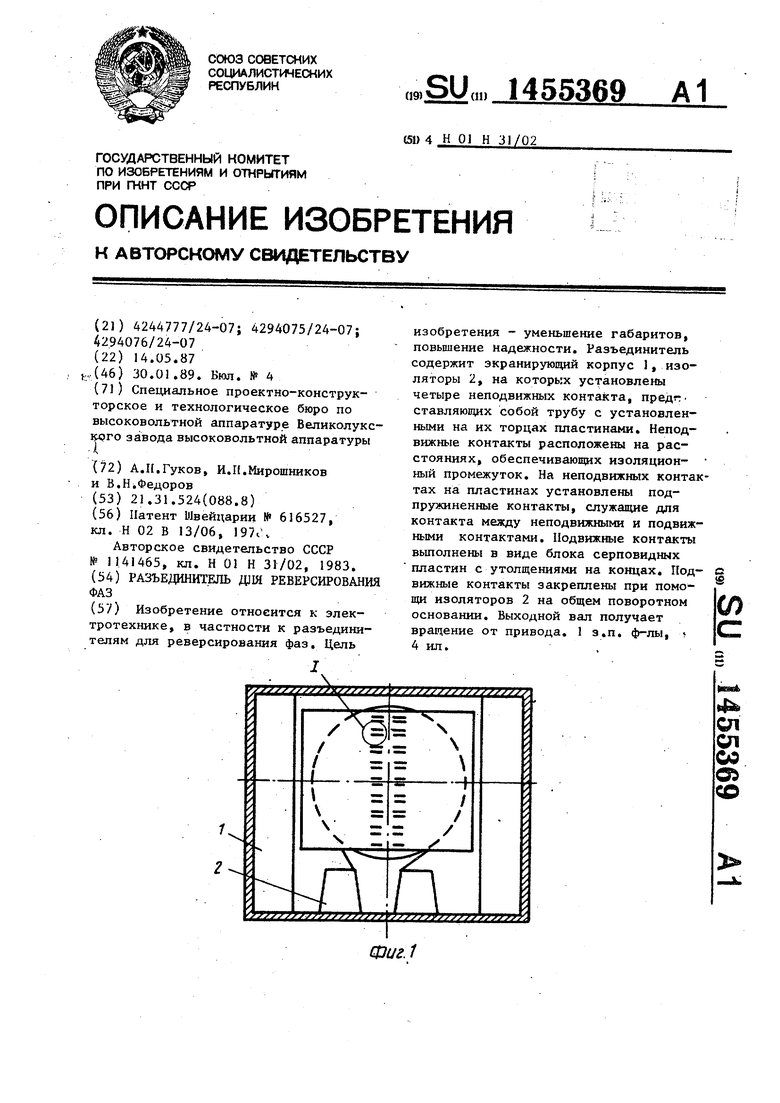

Фиг.1

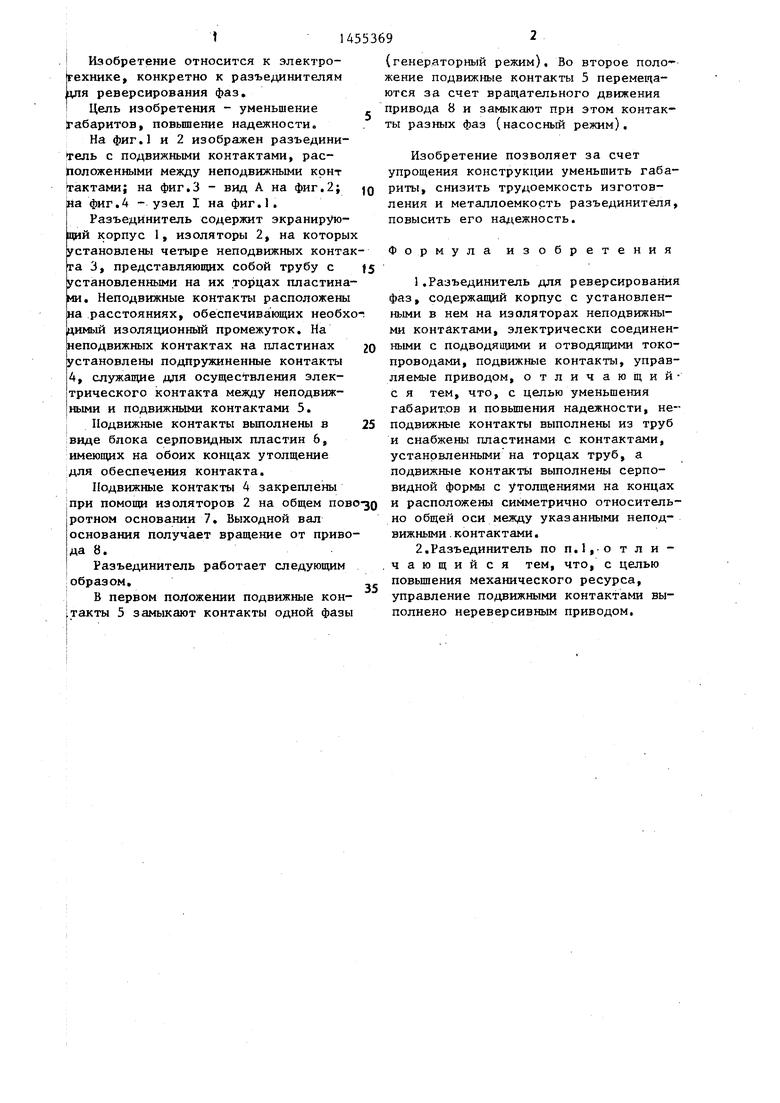

I Изобретение относится к электро- гехнике, конкретно к разъединителям для реверсирования фаз, i Цель изобретения - уменьшение |габаритов, повьшение надежности.

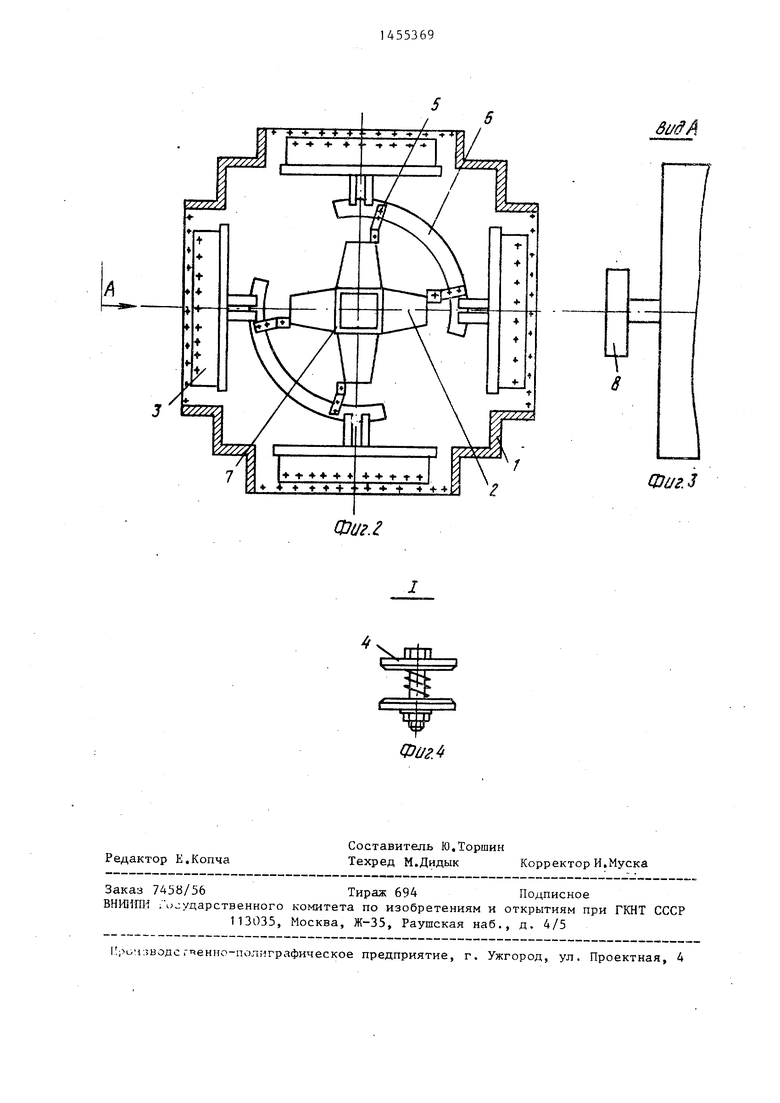

На фиг.1 и 2 изображен разъединитель с подвижными контактами, рас- роложенными между неподвижными крнт тактами; на фиг.З - вид А на фиг.2; |Q |на фиг,4 - узел I на фиг.1.

Разъединитель содержит экранирующий корпус 1, изоляторы 2, на которых установлены четыре неподвижных контакта 3, представляющих собой трубу с f5 установленными на их торцах пластинами. Неподвижные контакты расположены на расстояниях, обеспечивающих необхоч цимый изоляционнь1й промежуток. На неподвижных Контактах на пластинах 20 установлены подпружиненные контакты А, служащие для осуществления электрического контакта между неподвиж- |ными и подвижными контактами 5. ; Подвижные контакты выполнены в 25 I виде блока серповидных пластин 6, имеющих на обоих концах утолщение :для обеспечения контакта. , Подвижные контакты 4 закреплены

14553692

(генераторный режим). Во второе положение подвижные контакты 5 перемещаются за счет вращательного движения привода 8 и замыкают при этом контакты разных фаз (насосный режим).

Изобретение позволяет за счет упрощения конструкции уменьшить габариты, снизить трудоемкость изготовления и металлоемкость разъединителя, повысить его надежность.

Формула изобретения

1.Разъединитель для реверсирования фаз, содержащий корпус с установленными в нем на изоляторах неподвижными контактами, электрически соединенными с подводящими и отводящими токо- проводами, подвижные контакты, управляемые приводом, отличающий- с я тем, что, с целью уменьшения габаритов и повышения надежности, неподвижные контакты выполнены из труб и снабжены пластинами с контактами, установленными на торцах труб, а подвижные контакты выполнены серповидной формы с утолщениями на концах

Изобретение позволяет за счет упрощения конструкции уменьшить габариты, снизить трудоемкость изготовления и металлоемкость разъединителя, повысить его надежность.

Формула изобретения

1.Разъединитель для реверсирования фаз, содержащий корпус с установленными в нем на изоляторах неподвижными контактами, электрически соединенными с подводящими и отводящими токо- проводами, подвижные контакты, управляемые приводом, отличающий- с я тем, что, с целью уменьшения габаритов и повышения надежности, неподвижные контакты выполнены из труб и снабжены пластинами с контактами, установленными на торцах труб, а подвижные контакты выполнены серповидной формы с утолщениями на концах

Изобретение относится к электротехнике, в частности к разъединителям для реверсирования фаз. Цель I ffffffff ff ff.fff -ff fff fffffy. изобретения - уменьшение габаритов, повышение надежности. Разъединитель содержит экранирующий корпус 1, изоляторы 2, на которых установлены четыре неподвижных контакта, прадг. ставляющих собой трубу с установленными на их торцах пластинами. Неподвижные контакты расположены на расстояниях, обеспечивающих изоляцион- ный промежуток. На неподвижных контактах на пластинах установлены подпружиненные контакты, служащие для контакта между неподвижными и подвижными контактами. Подвижные контакты выполнены в виде блока серповидных пластин с утолщениями на концах. Подвижные контакты закреплены при помощи изоляторов 2 на общем поворотном основании. Выходной вал получает вращение от привода. 1 з.п. ф-лы, 4 ил. i (/) сл СП 09 О) СО

При помощи изоляторов 2 на общем и расположены симметрично относительjротном основании 7. Выходной вал

I основания получает вращение от приво да 8.

: Разъединитель работает следующим

образом,

I В первом положении подвижные кон1такты 5 замыкают контакты одной фазы

35

но общей оси между указанными неподвижными .контактами.

но общей оси между указанными неподвижными .контактами.

Фиг. г

3i/ffA

Фиг.З

Фа г А
