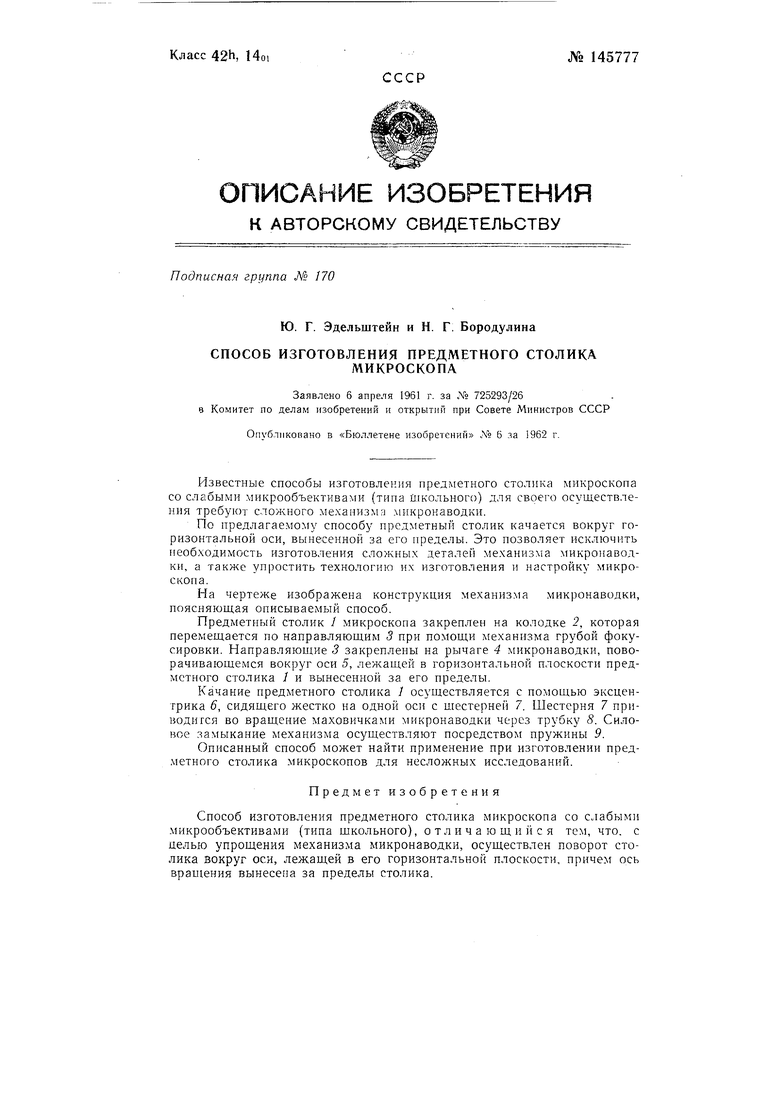

Известные способы изготовления предметного столика микроскопа со слабыми микрообъективами (типа иткольного) для своего осуществления требуют сложного механизма микронаводки.
По предлагаемому способу предметный столик качается вокруг горизонтальной оси, вьшесенной за его пределы. Это позволяет исключить необходимость изготовления сложных деталей механизма микронаводки, а также упростить технологию их изготовления и настройку микроскопа.

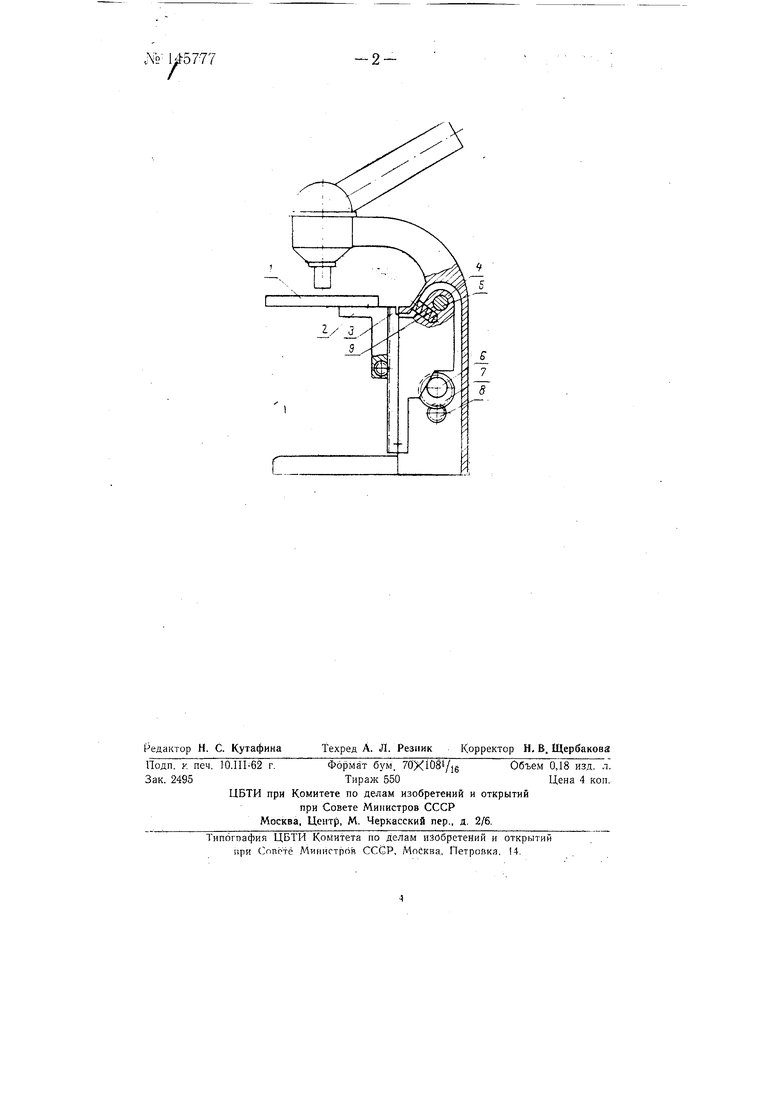

На чертеже изображена конструкция механизма микронаводки, иоясняюш;ая описываемый способ.
Предметный столик / микроскопа закреплен на колодке 2, которая перемещается по направляющим 5 при помощи механизма грубой фокусировки. Направляюище 3 закреплены на рычаге 4 микроиаводки, поворачивающемся вокруг оси 5, лежащей в горизонтальной плоскости предметного столика / и вынесен юй за его пределы.
Качание предметного столика 7 осуществляется с помощью эксцентрика 6, сидящего жестко на одной оси с шестерней 7. Шестерня 7 приводится во вращение маховичками микронаводки через трубку 8. Силовое замыкание механизма осуществляют посредством пружины 9.
Описанный способ может найти применение при изготовлении предметного столика микроскопов для несложных исследований.
Предмет изобретения
Способ изготовления предметного столика микроскопа со слабыми микрообъективами (типа щкольного), отличающийся тем, что. с целью упрощения механизма микронаводки, осуществлен поворот столика вокруг оси, лежащей в его горизонтальной плоскости, причем ось вращения вынесена за пределы столика.
