Мостовой инвертор Советский патент 1989 года по МПК H02M7/538

Описание патента на изобретение SU1458955A1

Vr

t5

tr

Uc

Похожие патенты SU1458955A1

название год авторы номер документа
Способ управления зарядным устройством емкостного накопителя энергии с последовательным мостовым резонансным инвертором 2022
  • Ваняев Валерий Владимирович
  • Копелович Евгений Альбертович
RU2779631C1
Устройство для измерения сдвига фазы между напряжением и током 1979
  • Руллис Янис Янович
  • Поляков Владимир Алексеевич
SU885922A2
Способ преобразования постоянного напряжения в переменное 1988
  • Тихонов Виктор Иванович
  • Авдеев Валерий Викентьевич
  • Авдеев Дмитрий Викентьевич
  • Пухляков Николай Петрович
SU1700725A1
Двухтактный самовозбуждающийся инвертор 1977
  • Лапин Борис Александрович
  • Мишин Вадим Николаевич
  • Мальцев Александр Сергеевич
SU744876A1
Полумостовой транзисторный преобразователь с самовозбуждением 1987
  • Мурадханян Эдуард Аршакович
SU1501238A1
АВТОНОМНЫЙ ИНВЕРТОР СО СТАБИЛИЗИРОВАННЫМ ВЫХОДНЫМ НАПРЯЖЕНИЕМ 2001
  • Рогинская Л.Э.
  • Шуткова Ю.В.
  • Фетисова М.С.
RU2216090C2
Способ управления группой из @ тиристорных регуляторов напряжения 1981
  • Лысенко Леон Вольфович
SU1029377A1
Стабилизированный преобразователь напряжения 1973
  • Воробьев Алексей Владимирович
SU562047A1
УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ПРАВИЛЬНОГО УЧЕТА ЭЛЕКТРОЭНЕРГИИ 2013
  • Меньших Олег Фёдорович
RU2523783C1
Однофазный инвертор 1981
  • Моин Владимир Самойлович
SU1246304A1

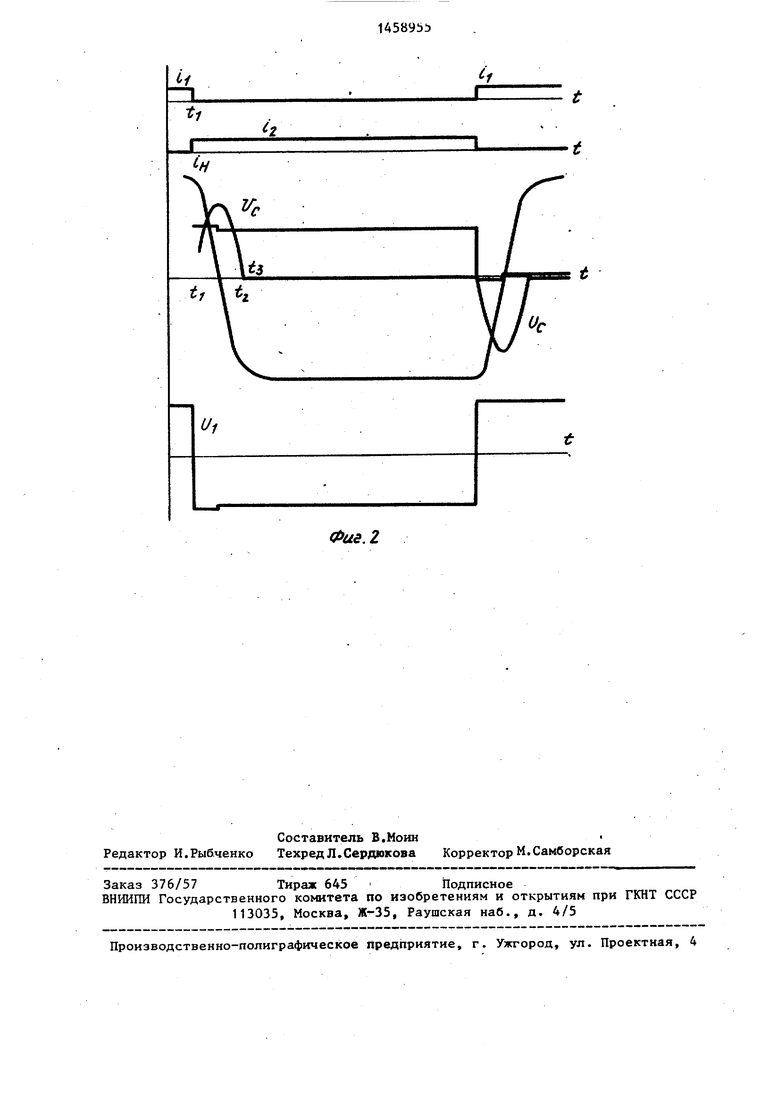

Иллюстрации к изобретению SU 1 458 955 A1

Реферат патента 1989 года Мостовой инвертор

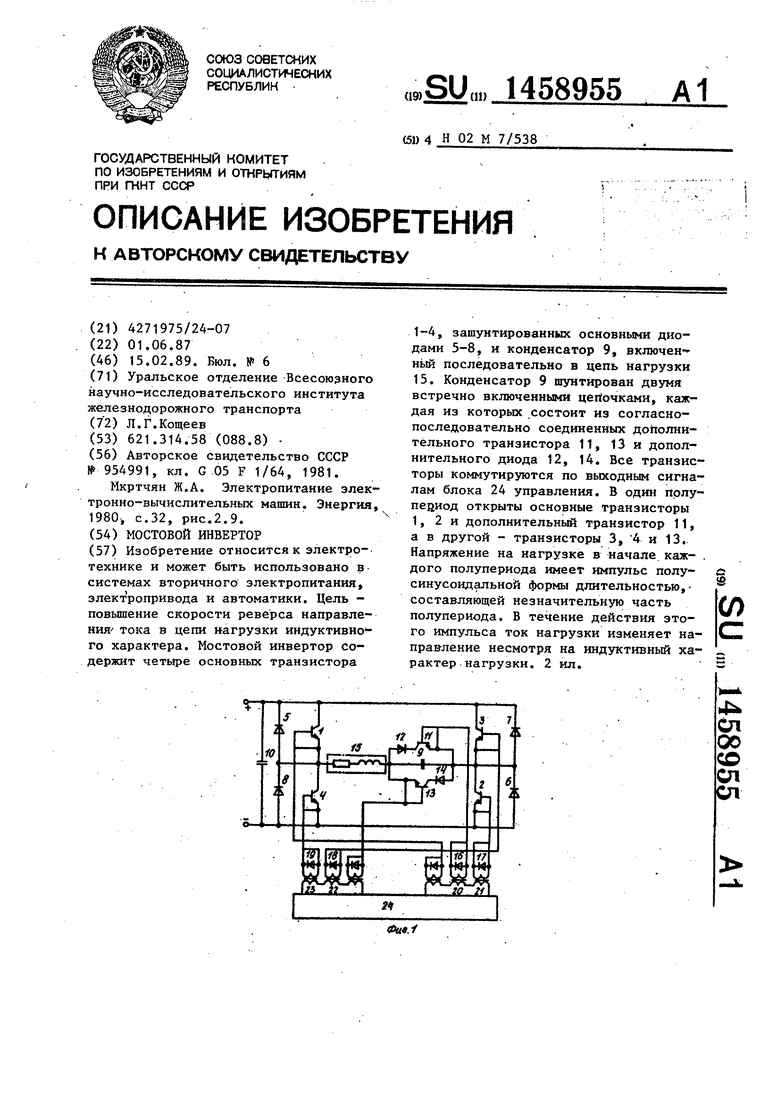

Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания, злект ропривода и автоматики. Цель - повьппение скорости реверса направления- тока в цепи нагрузки индуктивно - го характера. Мостовой инвертор содержит четыре основньк транзистора 1-4, зашунтированных основными диодами 5-8, и конденсатор 9, включен ньй последовательно в цепь нагрузки 15. Конденсатор 9 шзштирован двумя встречно включенными цейочками, каждая из которых состоит из согласно- последовательно соединенных дополнительного транзистора 11, 13 и дополнительного диода 12, 14. Все транзисторы коммутируются по выходным сигналам блока 24 управления. В один прлу- пециод открыты основные транзисторы 1, 2 и дополнительный транзистор 11, а в другой - транзисторы 3, 4 и 13. Напряжение на нагрузке в начале каж- . дого полупериода имеет импульс полусинусоидальной формы длительностью,- составляющей незначительную часть полупериода. В течение действия зто- го импульса ток нагрузки изменяет направление несмотря на индуктивный характер нагрузки. 2 ил. § (Л

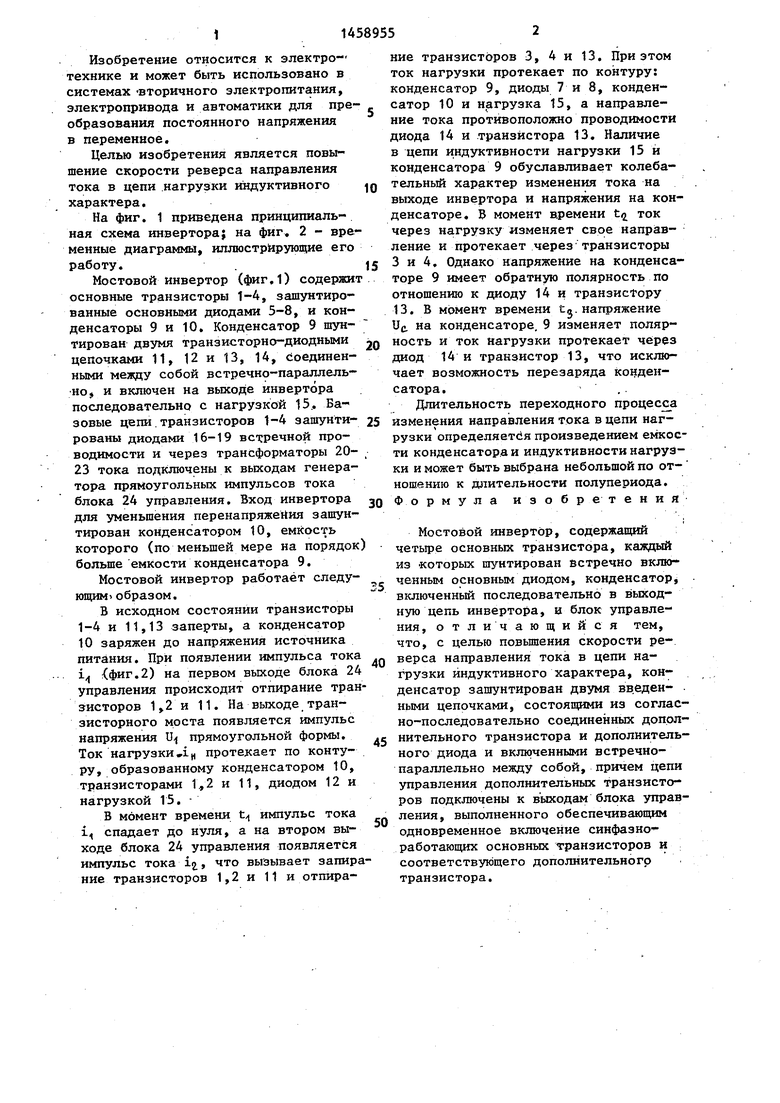

Формула изобретения SU 1 458 955 A1

Фие.1

Документы, цитированные в отчете о поиске Патент 1989 года SU1458955A1

Источник питания постоянного напряжения 1981
  • Липанов Виктор Алексеевич
  • Скиба Сергей Васильевич
  • Ющенков Геннадий Тимофеевич
  • Обуховский Сергей Александрович
  • Латышев Юрий Аркадьевич
  • Юнг Виктор Николаевич
SU954991A1
Кипятильник для воды 1921
  • Богач Б.И.
SU5A1
Мкртчян Ж.А
Электропитание электронно-вычислительных машин
Энергил, 1980, с.32, рис.2.9.

SU 1 458 955 A1

Авторы

Кощеев Леонид Григорьевич

Даты

1989-02-15Публикация

1987-06-01Подача
