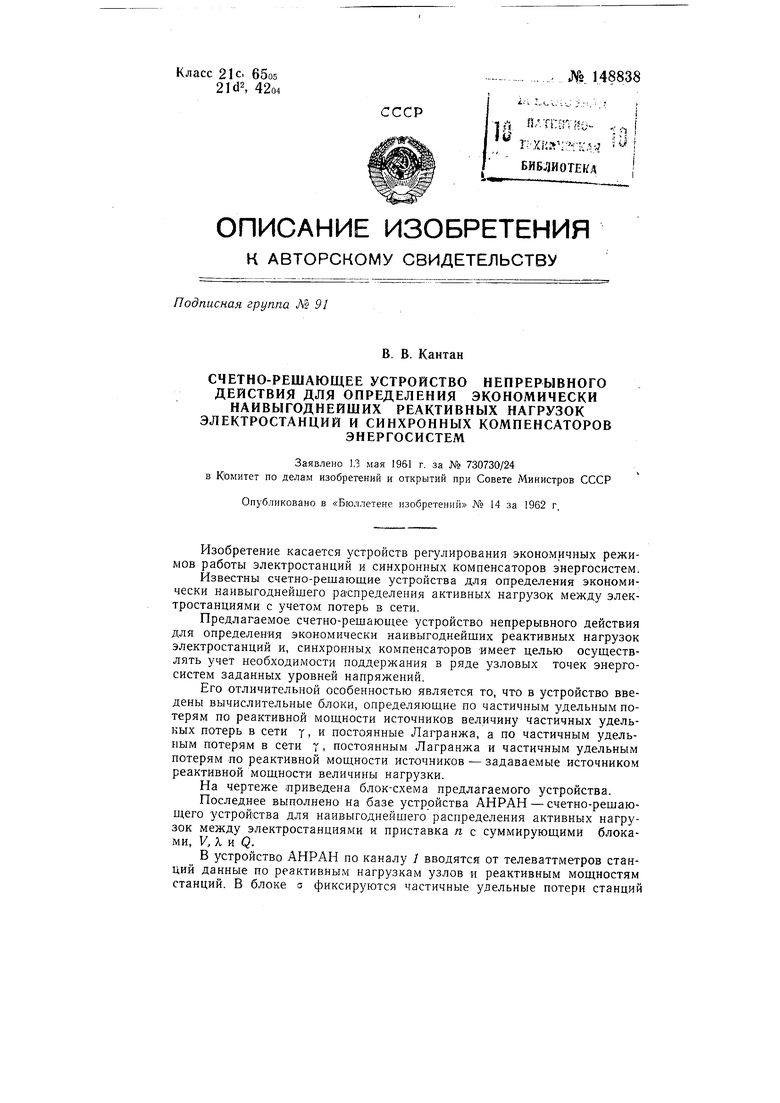

Изобретение касается устройств регулирования экономичных режимов работы электростанций и синхронных компенсаторов энергосистем.
Известны счетно-решающие устройства для определения экономически наивыгоднейшего распределения активных нагрузок между электростанциями с учетом потерь в сети.
Предлагаемое счетно-решающее устройство непрерывного действия для определения экономически наивыгоднейших реактивных нагрузок электростанций и, синхронных компенсаторов имеет целью осуществлять учет необходимости поддержания в ряде узловых точек энергосистем заданных уровней напряжений.
Его отличительной особенностью является то, что в устройство введены вычислительные блоки, определяющие по частичным удельным потерям по реактивной мощности источников величину частичных удельных потерь в сети у, и постоянные Лагранжа, а по частичным удельным потерям в сети т, постоянным Лагранжа и частичным удельным потерям по реактивной мощности источников - задаваемые источником реактивной мощности величины нагрузки.

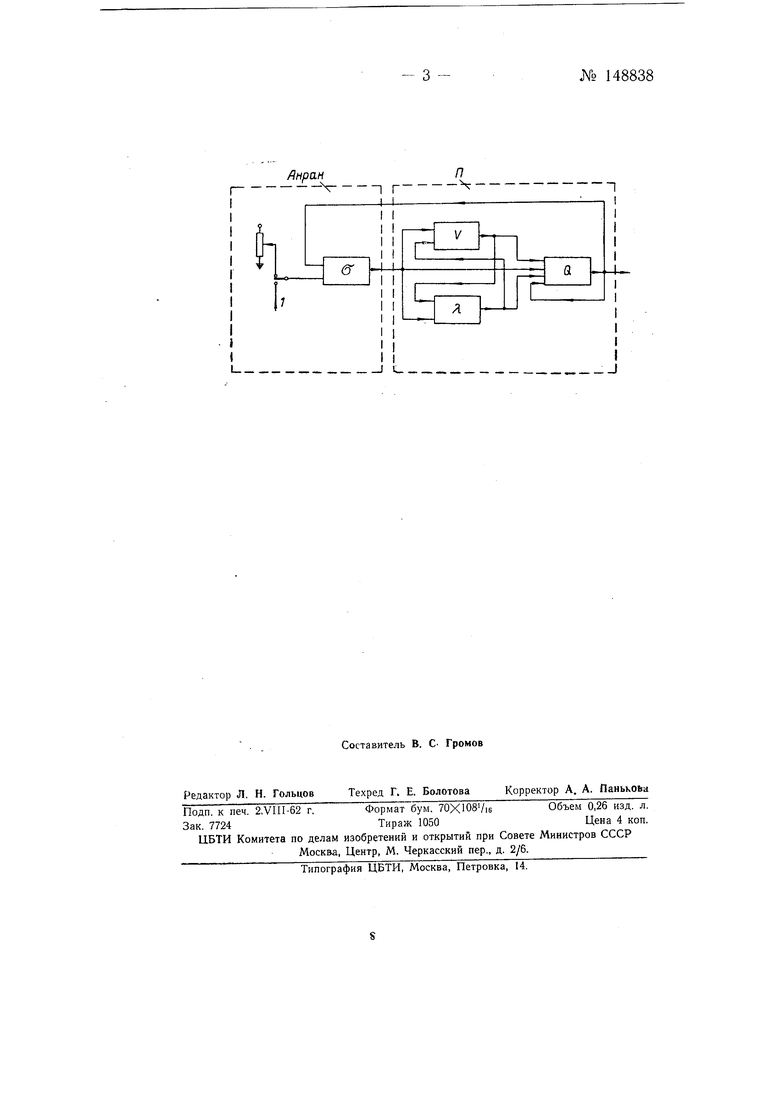

На чертеже приведена блок-схема предлагаемого устройства.
Последнее выполнено на базе устройства АНРАН - счетно-решающего устройства для наивыгоднейщего распределения активных нагрузок между электростанциями и приставка п с суммирующими блоками, F, л и Q.
В устройство АНРАН по каналу / вводятся от телеваттметров станций данные по реактивным нагрузкам узлов и реактивным мощностям станций. В блоке а фиксируются частичные удельные потери станций

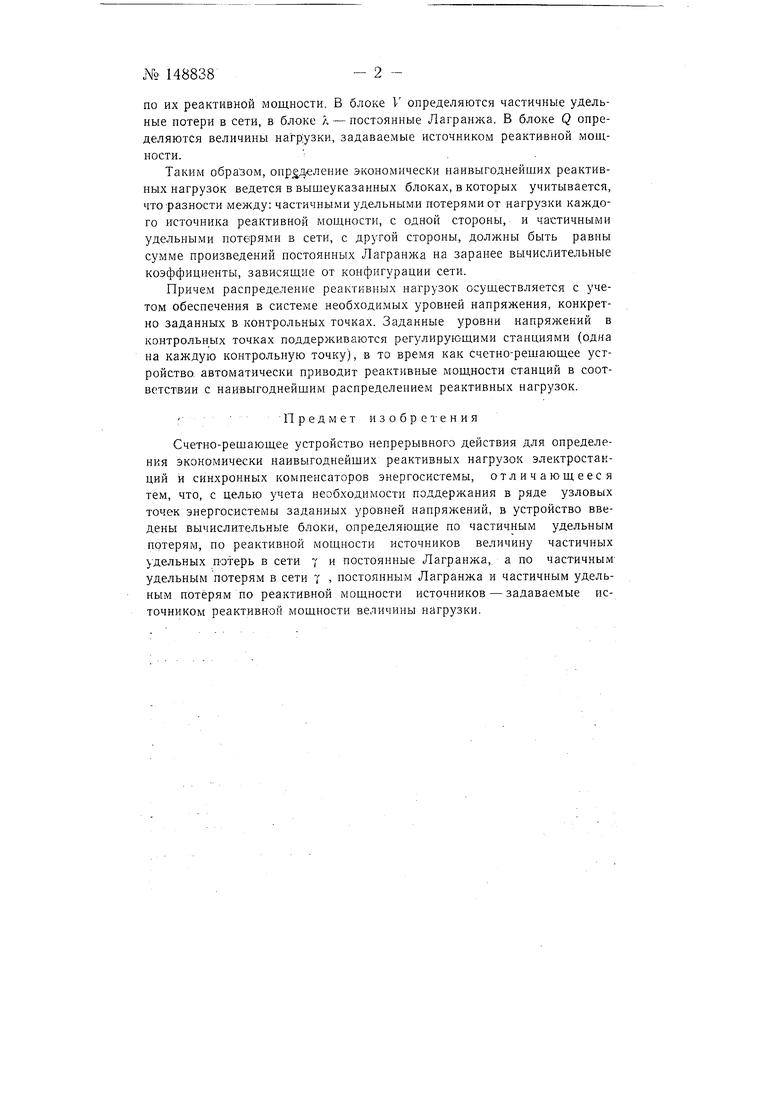

№ 148838- 2 -
по их реактивной мощности. В блоке V определяются частичные удельные потери в сети, в блоке л - постоянные Лагранжа. В блоке Q определяются величины нагрузки, задаваемые источником реактивной мощности.
Таким образом, определение экономически наивыгоднейщих реактивных нагрузок ведется в вышеуказанных блоках, в которых учитывается, что-разности между: частичными удельными потерями от нагрузки каждого источника реактивной мощности, с одной стороны, и частичными удельными потенрями в сети, с другой стороны, должны быть равны сумме произведений постоянных Лагранжа на заранее вычислительные коэффициенты, зависящие от конфигурации сети.
Причем распределение реактивных натрузок осуществляется с учетом обеспечения в системе необходимых уровней напряжения, конкретно заданных в контрольных точках. Заданные уровни напряжений в контрольных точках поддерживаются регулирующими станциями (одна на каждую контрольную точку), в то время как счетно-рещающее устройство, автоматически приводит реактивные мощности станций в соответствии с наивыгоднейщим распределением реактивных нагрузок.
Предмет изобрет-ения
Счетно-рещающее устройство непрерывного действия для определения экономически наивыгоднейщих реактивных нагрузок электростанций и синхронных компенсаторов энергосистемы, отличающееся тем, что, с целью учета необходимости поддержания в ряде узловых точек энергосистемы заданных уровней напряжений, в устройство введены вычислительные блоки, определяющие по частичным удельным потерям, по реактивной мощности источников величину частичных удельных потерь в сети у и постоянные Лагранжа,, а по частичнымудельным потерям в сети у , постоянным Лагранжа и частичным удельным потерям по реактивной мощности источников - задаваемые источником реактивной мощности величины нагрузки.
