Заполняющий омываемый ороситель Советский патент 1989 года по МПК F28F25/02 F28C1/02

315

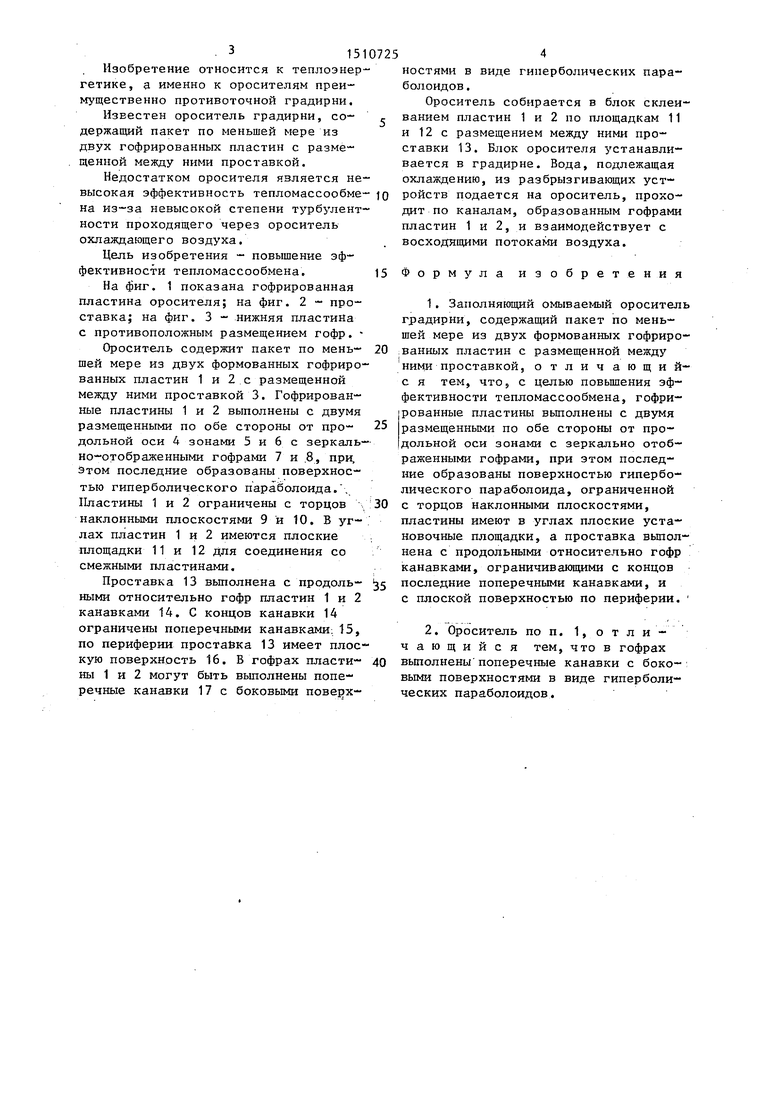

Изобретение относится к теплоэнергетике, а именно к оросителям преимущественно противоточной градирни.

Известен ороситель градирни, со- держащий пакет по меньшей мере из двух гофрированных пластин с размещенной между ними проставкой.

Недостатком оросителя является невысокая эффективность тепломассообме на из-за невысокой степени турбулентности проходящего через ороситель охлаждающего воздуха.

Цель изобретения - повышение эффективности тепломассообмена.

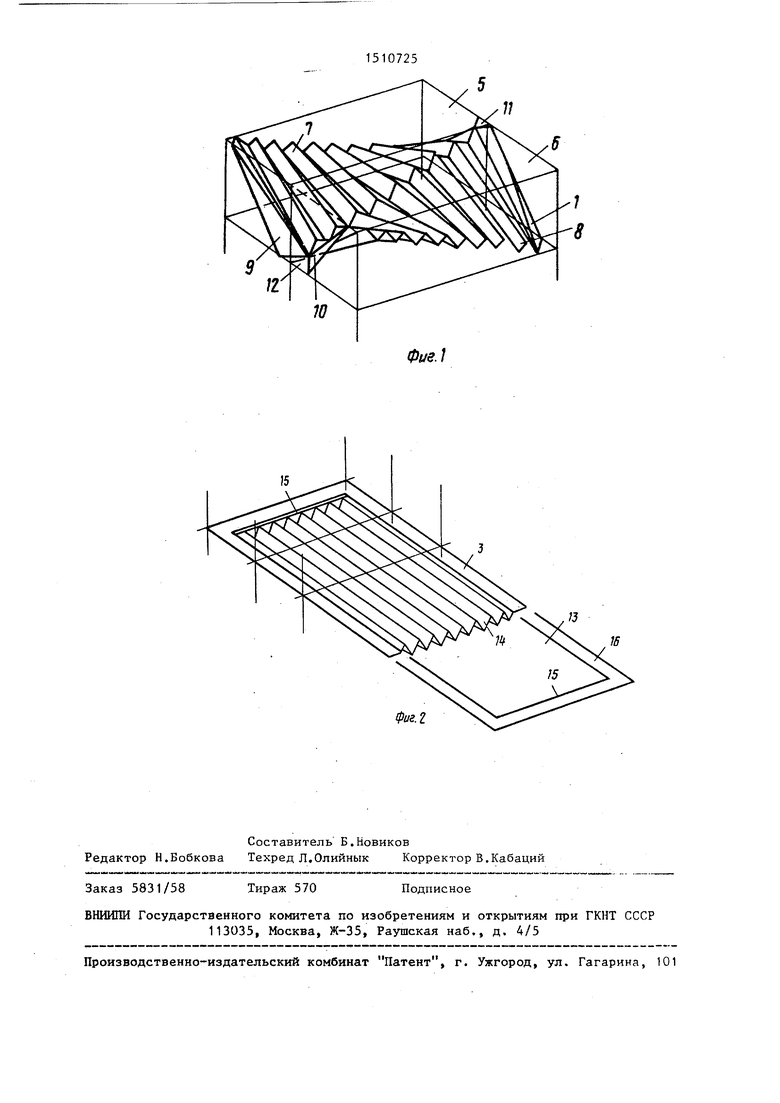

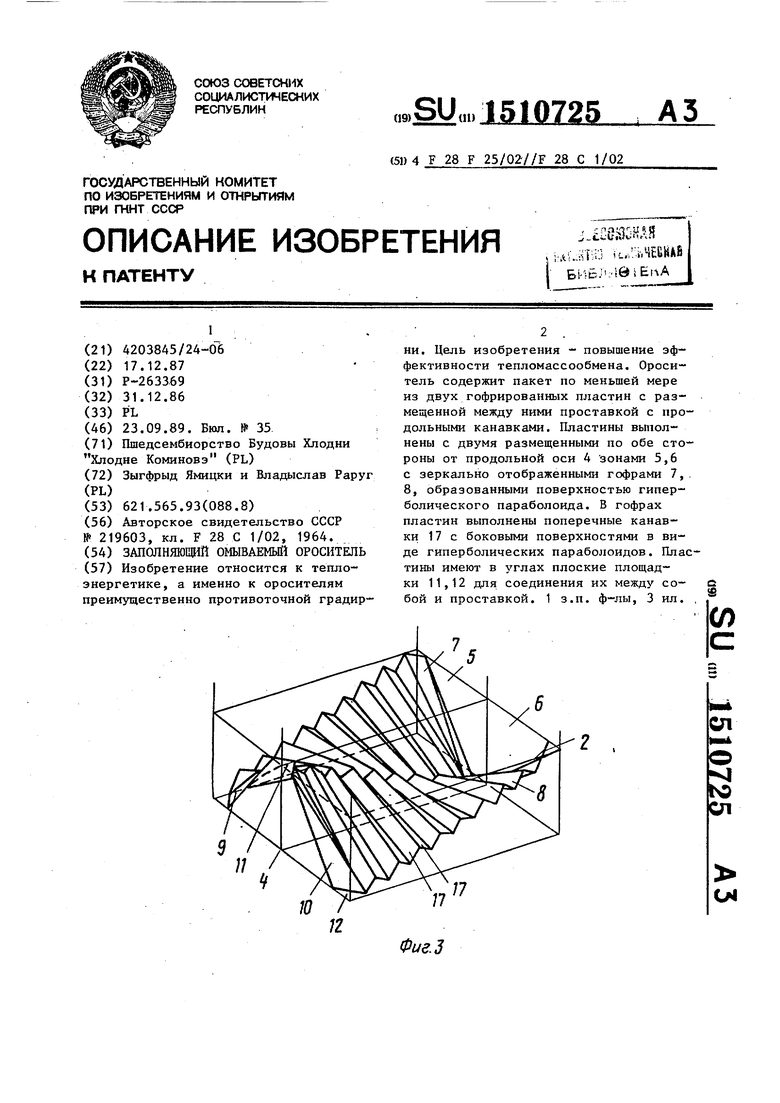

На фиг. 1 показана гофрированная пластина оросителя; на фиг. 2 - про- ставка; на фиг. 3 - нижняя пластина с противоположным размещением гофр.

Ороситель содержит пакет по меньшей мере из двух формованных гофрированных пластин 1 и 2 с размещенной между ними проставкой 3. Гофрированные пластины 1 и 2 выполнены с двумя размещенными по обе стороны от продольной оси 4 зонами 5 и 6 с зеркаль но-отображенными гофрами 7 и .8, при, Этом последние образованы поверхностью гиперболического параболоида.. Пластины 1 и 2 ограничены с торцов наклонными плоскостями 9 и 10. В углах пластин 1 и 2 имеются плоские площадки 11 и 12 для соединения со смежными пластинами.

Проставка 13 вьтолнена с продоль- ными относительно гофр пластин 1 и 2 канавками 14. С концов канавки 14 ограничены поперечными канавками; 15, по периферии простайка 13 имеет плоскую поверхность 16. В гофрах пластины 1 и 2 могут быть выполнены поперечные канавки 17 с боковыми поверх

ностями в виде гиперболических параболоидов.

Ороситель собирается в блок склеиванием пластин 1 и 2 по площадкам 11 и 12 с размещением между ними про- ставки 13. Блок оросителя устанавливается в градирне. Вода, подлежащая охлаждению, из разбрызгивающих устройств подается на ороситель, проходит по каналам, образованным гофрами пластин 1 и 2, и взаимодействует с восходящими потоками воздуха.

15 Формула изобретения

1. Заполняющий омывае1-1ый ороситель градирни, содержаЕций пакет по меньшей мере из двух формованных гофрированных пластин с размещенной между ними проставкой, отличающи й

с я тем, 4TOj с целью повьшхения эффективности тепломассообмена, гофрированные пластины выполнены с двумя размещенными по обе стороны от продольной оси зонами с зеркально отображенными гофрами, при этом последние образованы поверхностью гиперболического параболоида, ограниченной с торцов наклонными плоскостями, пластины имеют в углах плоские установочные площадки, а проставка вьшол- нена с продольными относительно гофр канавками, ограничивающими с концов последние поперечными канавками, и с плоской поверхностью по периферии.

2. Ороситель по п. 1, о т л и - чающийся тем, что в гофрах вьтолнены поперечные канавки с боковыми поверхностями в виде гиперболических параболоидов.

Изобретение относится к теплоэнергетике, а именно к оросителям преимущественно противоточной градирни. Цель изобретения - повышение эффективности тепломассообмена. Ороситель содержит пакет по меньшей мере из двух гофрированных пластин с размещенной между ними проставкой с продольными канавками. Пластины выполнены с двумя размещенными по обе стороны от продольной оси 4 зонами 5,6 с зеркально отображенными гофрами 7,8, образованными поверхностью гиперболического параболоида. В гофрах пластин выполнены поперечные канавки 17 с боковыми поверхностями в виде гиперболических параболоидов. Пластины 1,2 имеют в углах плоские площадки 11, 12 для соединения их между собой и проставкой.

w

фиг. 2
