Преобразователь электрической энергии Советский патент 1989 года по МПК H02K47/00

31513

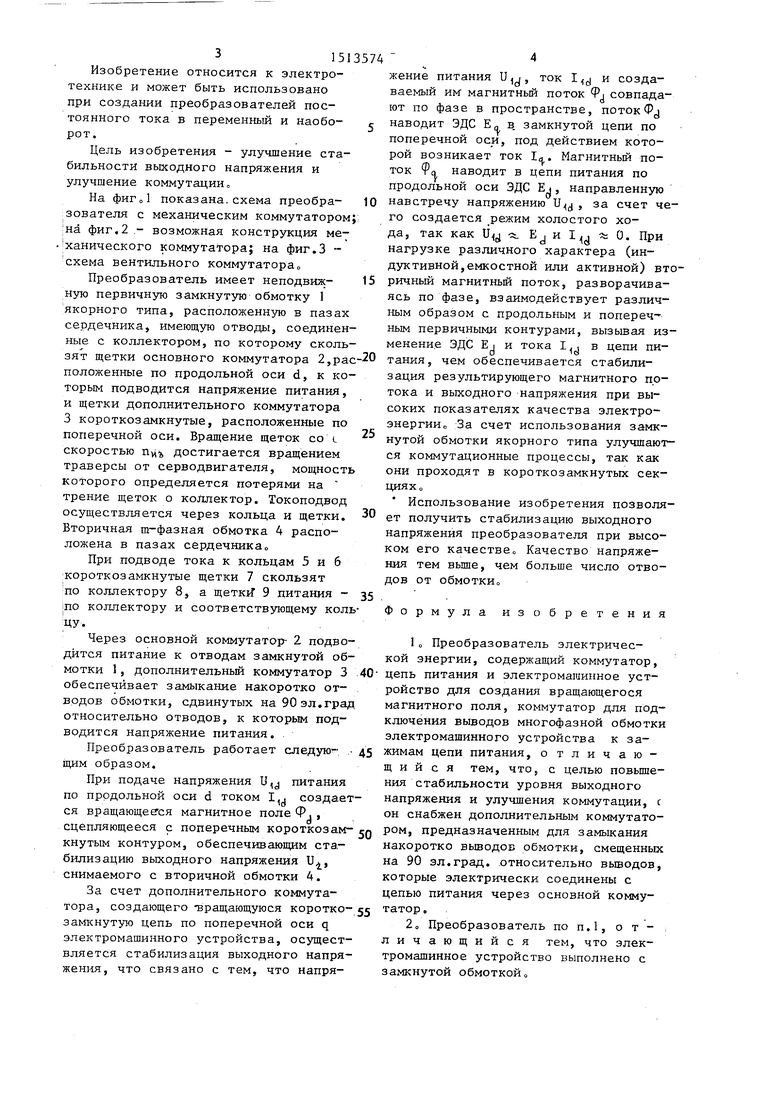

Изобретение относится к электротехнике и может быть использовано при создании преобразователей постоянного тока в переменный и наобо- рот.

Цель изобретения - улучшение стабильности выходного напряжения и улучшение коммутации,,

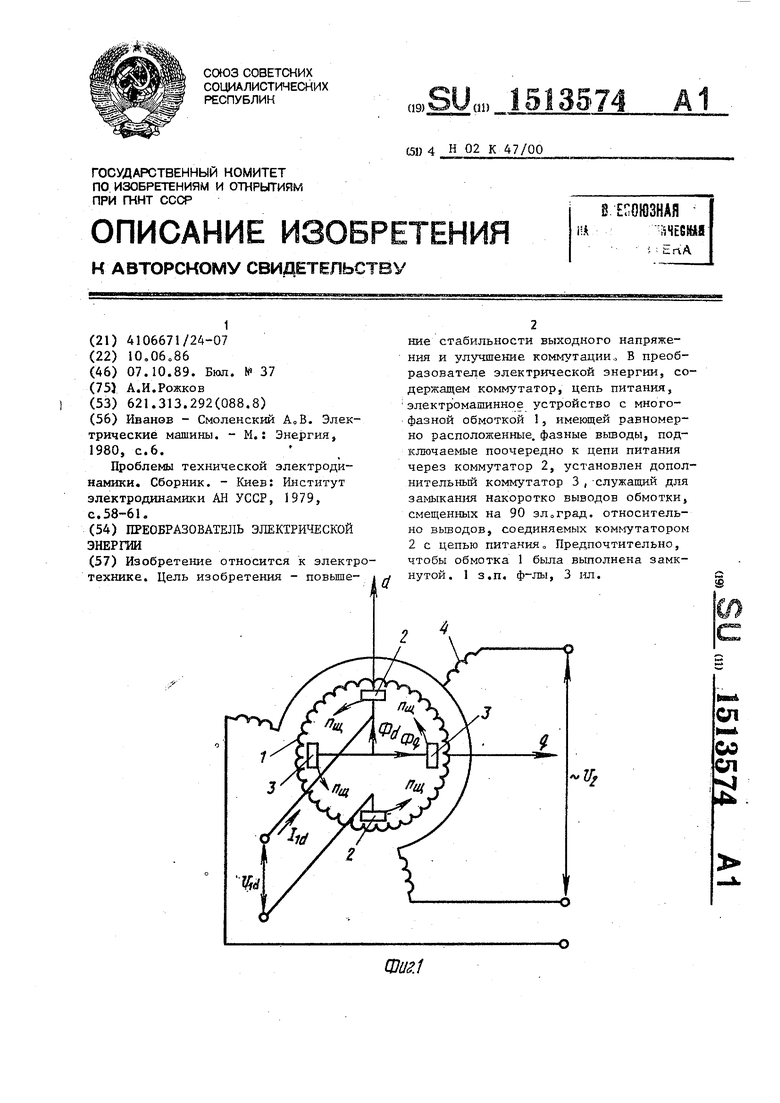

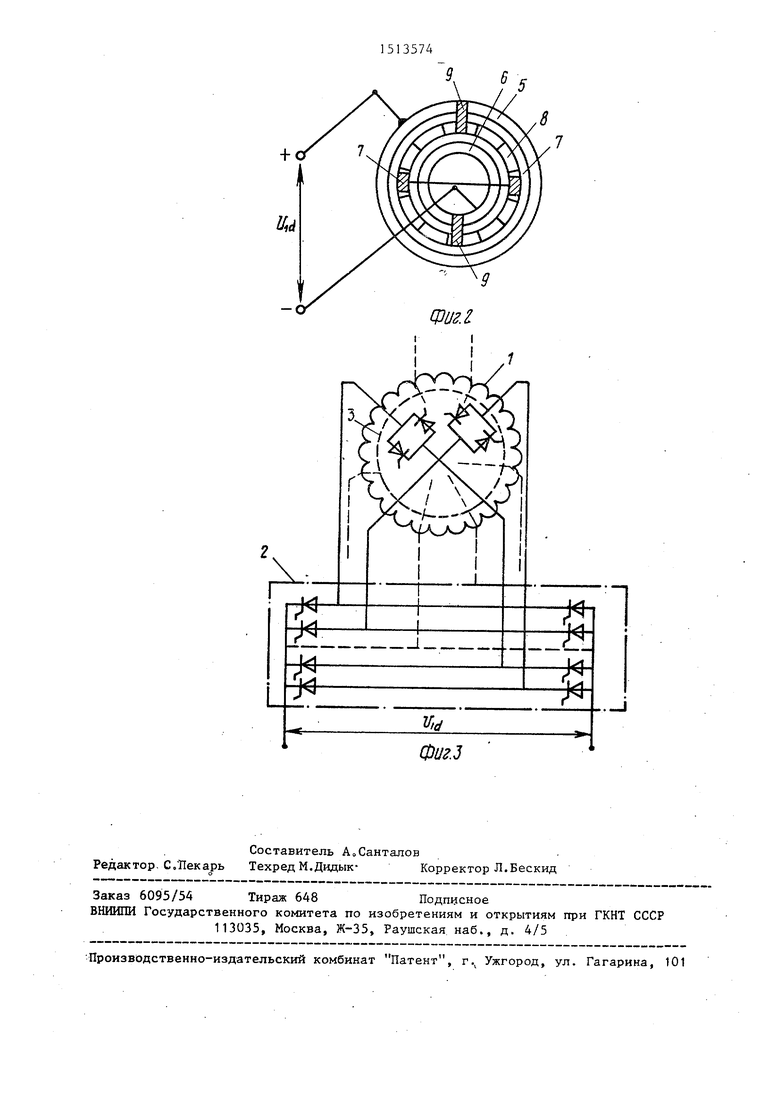

На фиГо показана.схема преобра- зователя с механическим коммутатором; ;на фиг.2,- возможная конструкция ме- ханического коммутатора; на фиг.З - схема вентильного коммутаторао

Преобразователь имеет неподвиж- ную первичную замкнутую обмотку 1 якорного типа, расположенную в пазах сердечника, имеющую отводы, соединенные с коллектором, по которому скользят щетки основного коммутатора 2,рас положенные по продольной оси d, к которым подводится напряжение питания, и щетки дополнительного коммутатора 3 короткозамкнутые, расположенные по поперечной оси. Вращение щеток со с скоростью nvii достигается вращением траверсы от серводвигателя, мощность которого Определяется потерями на трение щеток о коллектор. Токоподвод осуществляется через кольца и щетки. Вторичная т-фазная обмотка 4 расположена в пазах сердечникао

При подводе тока к кольцам 5 и б короткозамкнутые щетки 7 скользят по коллектору 8, а 9 питания - ino коллектору и соответствующему коль;цу.

Через основной коммутатор- 2 подводится питание к отводам замкнутой обмотки 1, дополнительньй коммутатор 3 обеспечивает замыкание накоротко отводов обмотки, сдвинутых на 90 эл,град относительно отводов, к которым подводится напряжение питания. ,

Преобразователь работает следую -, . щим образом.

При подаче напряжения U,j питания по продольной оси d током 1,1 создается вращающееся магнитное поле Ф,, сцепляющееся с поперечным короткоеам- кнутым контуром, обеспечивающим стабилизацию выходного напряжения U, снимаемого с вторичной обмотки 4.

За счет дополнительного коммутатора, создающего -вращающуюся коротко- замкнутую цепь по поперечной оси q электромашинного устройства, осуществляется стабилизация выходного напряжения, что связано с тем, что напря5

г

0

5 0 0

5 0-

5

g

5

жение питания , ток 1 и создаваемый им магнитньй поток Ф совпадают по фазе в пространстве, поток Ф наводит ЭДС Е в. замкнутой цепи по поперечной оси, под действием которой возникает ток 1д. Магнитньш поток Фа наводит в цепи питания по продольной оси ЭДС Ej, направленную навстречу напряжению , за счет чего создается режим холостого хода, так как ct. Е.и % 0. При нагрузке различного характера (индуктивной, емкостной или активной) вторичный магнитньй поток, разворачиваясь по фазе, взаимодействует различным образом с продольным и поперечным первичными контурами, вызьшая изменение ЭДС EJ и тока I,, в цепи питания, чем обеспечивается стабилизация результирующего магнитного потока и выходного напряжения при высоких показателях качества электроэнергии За счет использования замкнутой обмотки якорного типа улучшаются коммутационные процессы, так как они проходят в короткозамкнутых секциях о

Использование изобретения позволяет получить стабилизацию выходного напряжения преобразователя при высоком его качестве., Качество напряжения тем выше, чем больше число отводов от ОбМОТКИо

Формула изобретения

1 о Преобразователь электрической энергии, содержащий коммутатор, цепь питания и электромашинное устройство для создания вращающегося магнитного поля, коммутатор для подключения выводов многофазной обмотки электромашинного устройства к зажимам цепи питания, отличающийся тем, что, с целью повьше- ния стабильности уровня выходного напряжения и улучшения коммутации, с он снабжен дополнительным коммутатором, предназначенным для замыкания накоротко выводов обмотки, смещенных на 90 эл.град. относительно вьшодов, которые электрически соединены с цепью питания через основной коммутатор ,

2о Преобразователь по п.1, о т - : личающийся тем, что электромашинное устройство выполнено с замкнутой обмоткой о

Фиг.З

Изобретение относится к электротехнике. Цель изобретения - повышение стабильности выходного напряжения и улучшение коммутации. В преобразователе электрической энергии, содержащем коммутатор, цепь питания, электромашинное устройство с многофазной обмоткой 1, имеющей равномерно расположенные фазные выводы, подключаемые поочередно к цепи питания через коммутатор 2, установлен дополнительный коммутатор 3, служащий для замыкания накоротко выводов обмотки, смещенных на 90 эл.град. относительно выводов, соединяемых коммутатором 2 с цепью питания. Предпочтительно, чтобы обмотка 1 была выполнена замкнутой.
