Тросовая опора Советский патент 1962 года по МПК B65G69/20

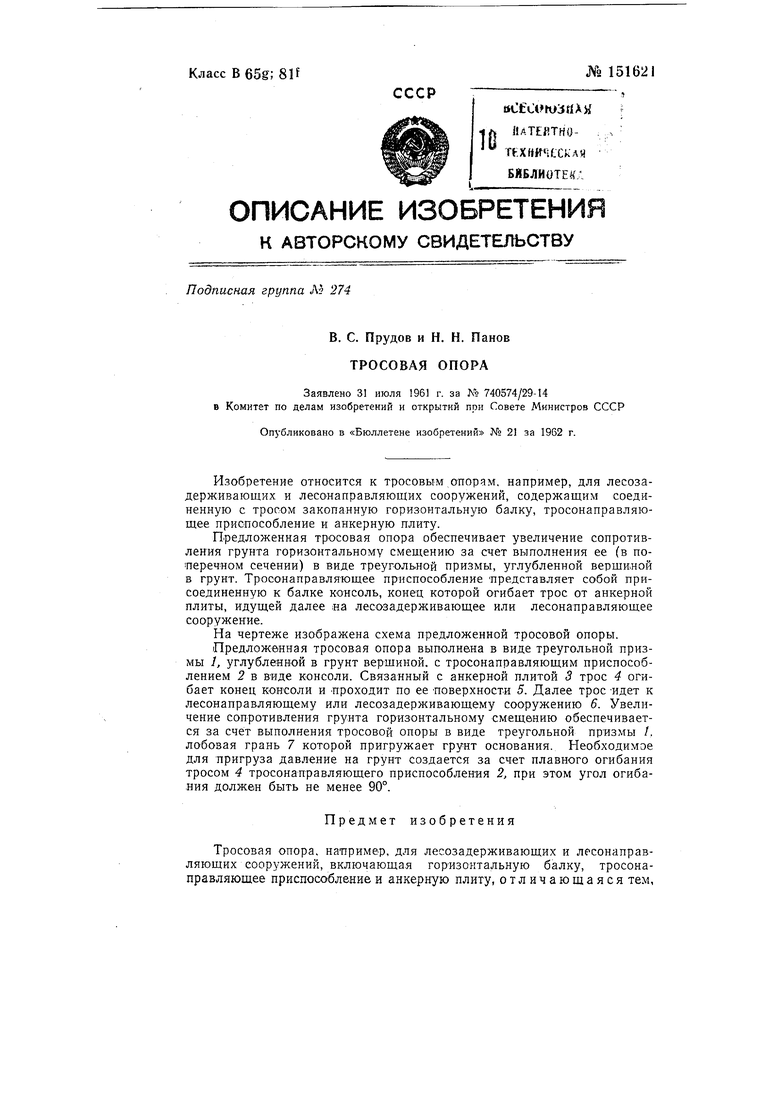

Изобретение относится к тросовым опорам, например, для лесозадерживающих и лесонаправляюших сооружений, содержащим соединенную с трооом закопанную горизонтальную балку, тросонаправляющее приспособление и анкерную плиту.

Предложенная тросовая опора обеспечивает увеличение сопротивления грунта горизонтальному смещению за счет выполнения ее (в поперечном сечении) в виде треугольной призмы, углубленной верщи.ной в грунт. Тросонаправляющее приспособление представляет собой присоединенную к балке консоль, конец которой огибает трос от анкерной плиты, идущей далее «а лесозадерживающее или лесонаправляющее сооружение.

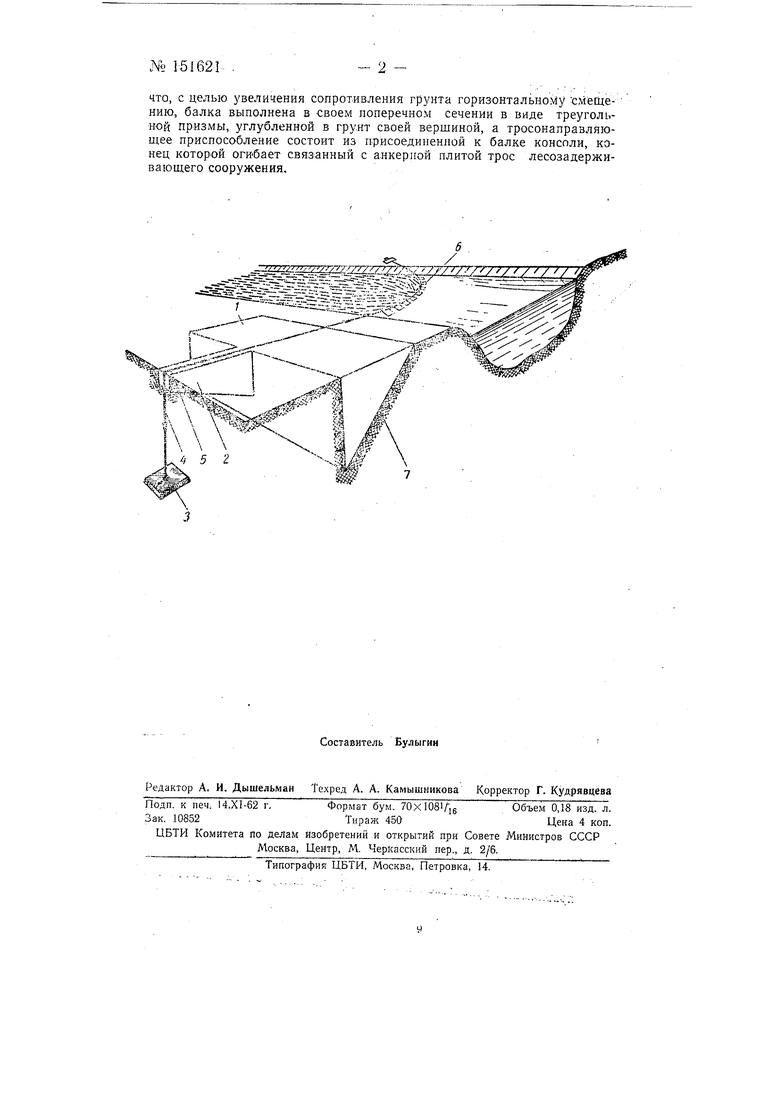

На чертеже изображена схема предложенной тросовой опоры.

Предложенная тросовая опора выполнена в виде треугольной призмы 1, углубленной в грунт вершиной, с тросонаправляющим приспособлением 2 в Виде консоли. Связанный с анкерной плитой 5 трос 4 огибает конец коисоли и Проходит по ее поверхности 5. Далее трос -идет к лесонаправляющему или лесозадерживающему сооружению 6. Увеличение сопротивления грунта горизонтальному смещению обеспечивается за счёт выполнения тросовой опоры в виде треугольной призмы /. лобовая грань 7 которой пригружает грунт основания. Необходимое для пригруза давление на грунт создается за счет плавного огибания тросом 4 тросонаправляющего приспособления 2, при этом угол огибания должен быть не менее 90°.

Предмет изобретения

Тросовая опора, наттример, для лесозадерживающих и лесонаправляющих сооружений, включающая горизоктальную балку, Тросонаправляющее приспособление и анкерную плиту, отличающаяся тем,

что, с целью увеличения сопротивления грунта горизонтальному -смеЕцению, балка выполнена в своем поперечном сечении в вяде треугольной призмы, углубленной в грунт своей вершиной, а тросонаправляющее приспособление состоит из присоединенной к балке консоли, конец которой огибает связанный с анкерной плитой трос лесозадерживающего сооружения.
