Узел опирания балки на колонну Советский патент 1990 года по МПК E04B1/58 E04B1/38

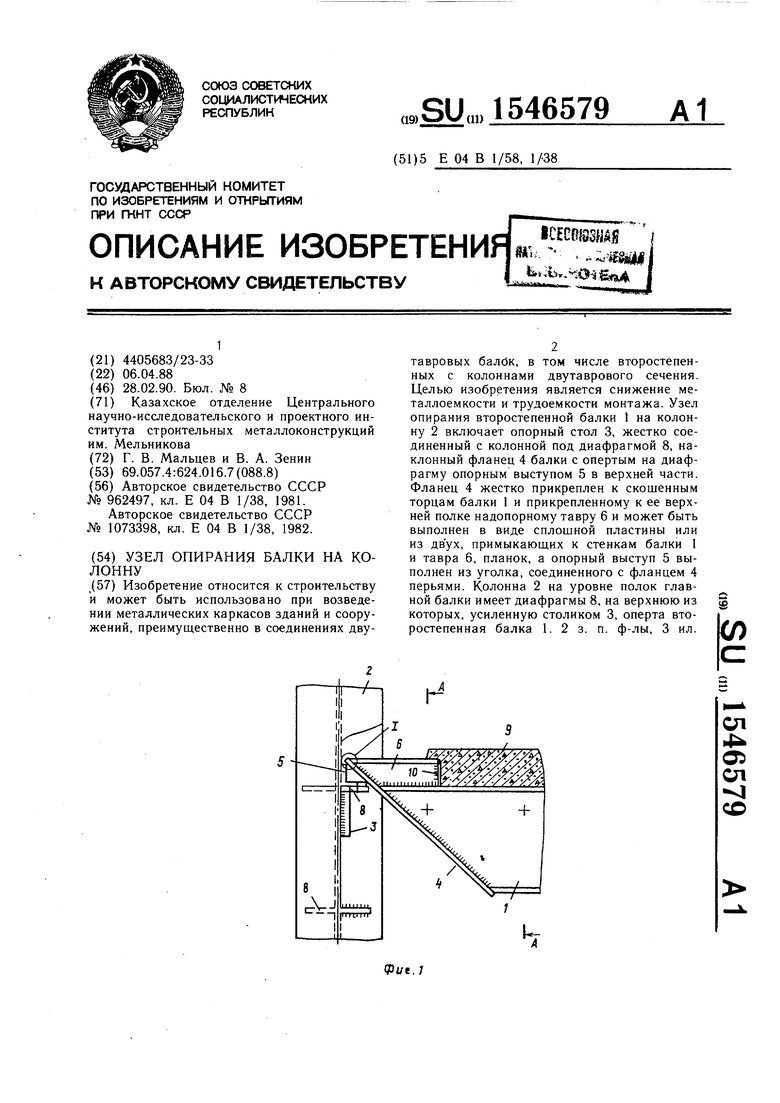

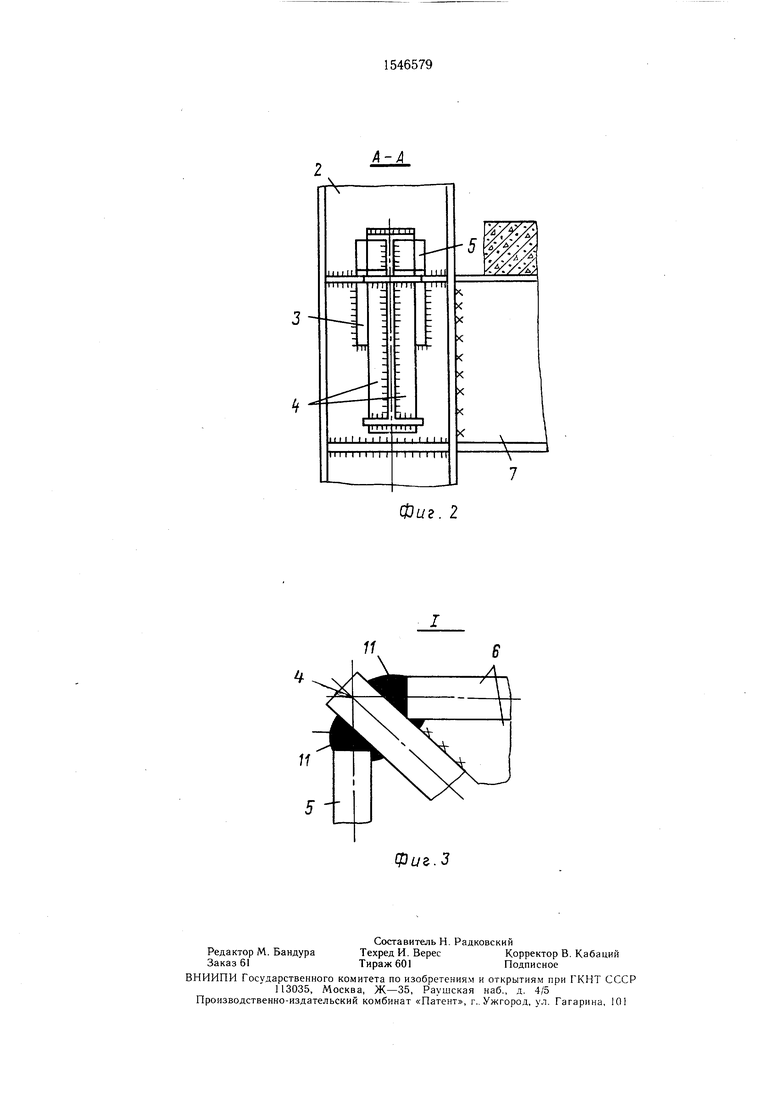

Фиг. 2

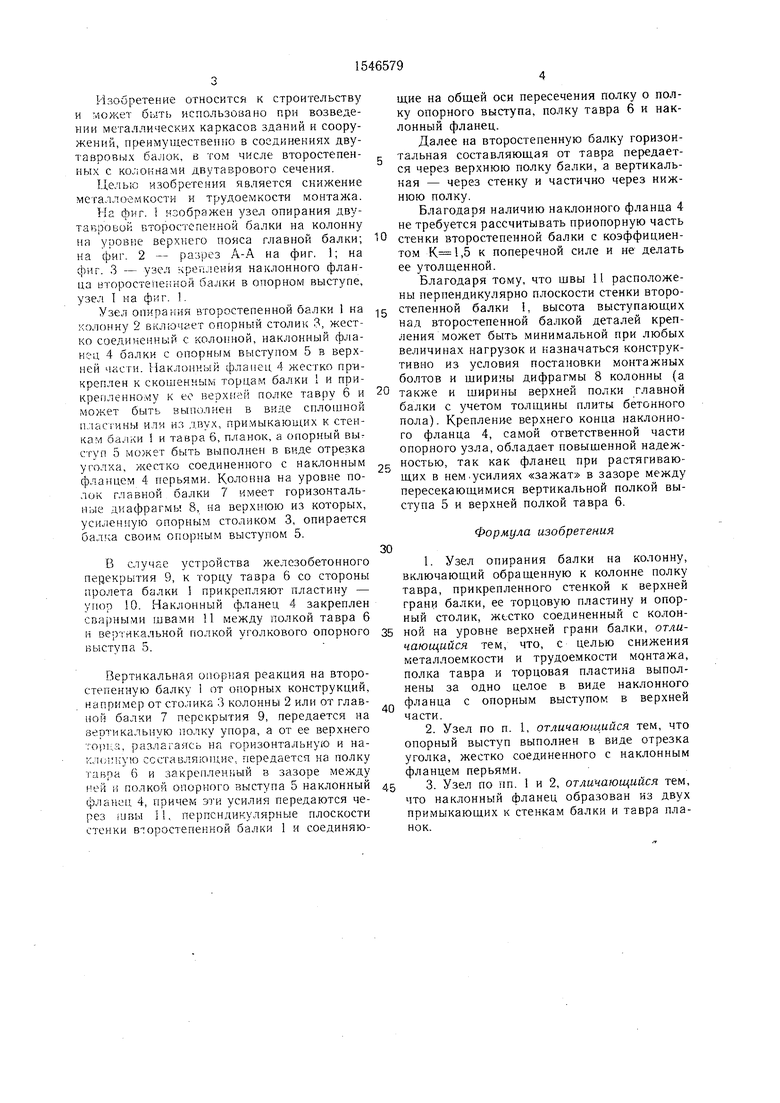

Изобретение относится к строительству и может быть использовано при возведении металлических каркасов зданий и сооружений, преимущественно в соединениях двутавровых балок, в том числе второстепенных с колоннами двутаврового сечения. Целью изобретения является снижение металлоемкости и трудоемкости монтажа. Узел опирания второстепенной балки 1 на колонну 2 включает опорный стол 3, жестко соединенный с колонной под диафрагмой 8, наклонный фланец 4 балки с опертым на диафрагму опорным выступом 5 в верхней части. Фланец 4 жестко закреплен к скошенным торцам балки 1 и закрепленному к ее верхней полке надопорному тавру 6 и может быть выполнен в виде сплошной пластины или из двух, примыкающих к стенкам балки 1 и тавра 6, планок, а опорный выступ 5 выполнен из уголка, соединенного с фланцем 4 перьями. Колонна 2 на уровне полок главной балки имеет диафрагмы 8, на верхнюю из которых усиленную столиком 3 оперта второстепенная балка 1. 2 з.п. ф-лы, 3 ил.
