Анкерная связь для монолитных трехслойных стен Советский патент 1990 года по МПК E04B2/30 E04B2/84

11 12 Ю к /

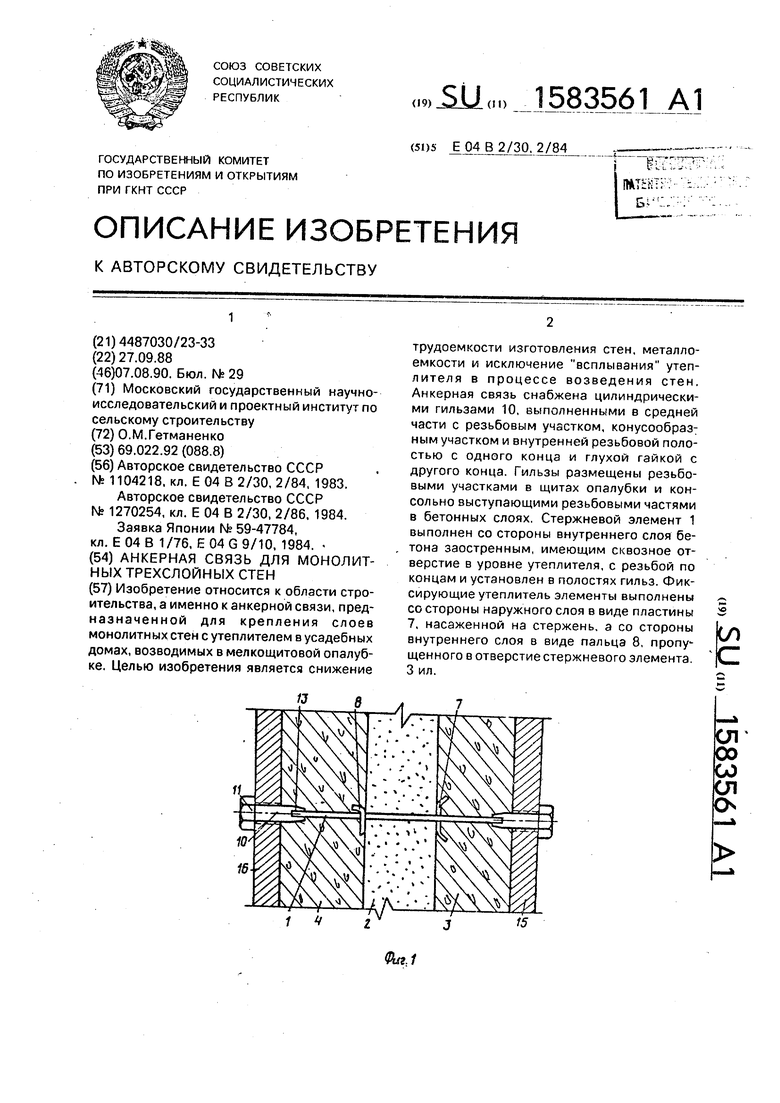

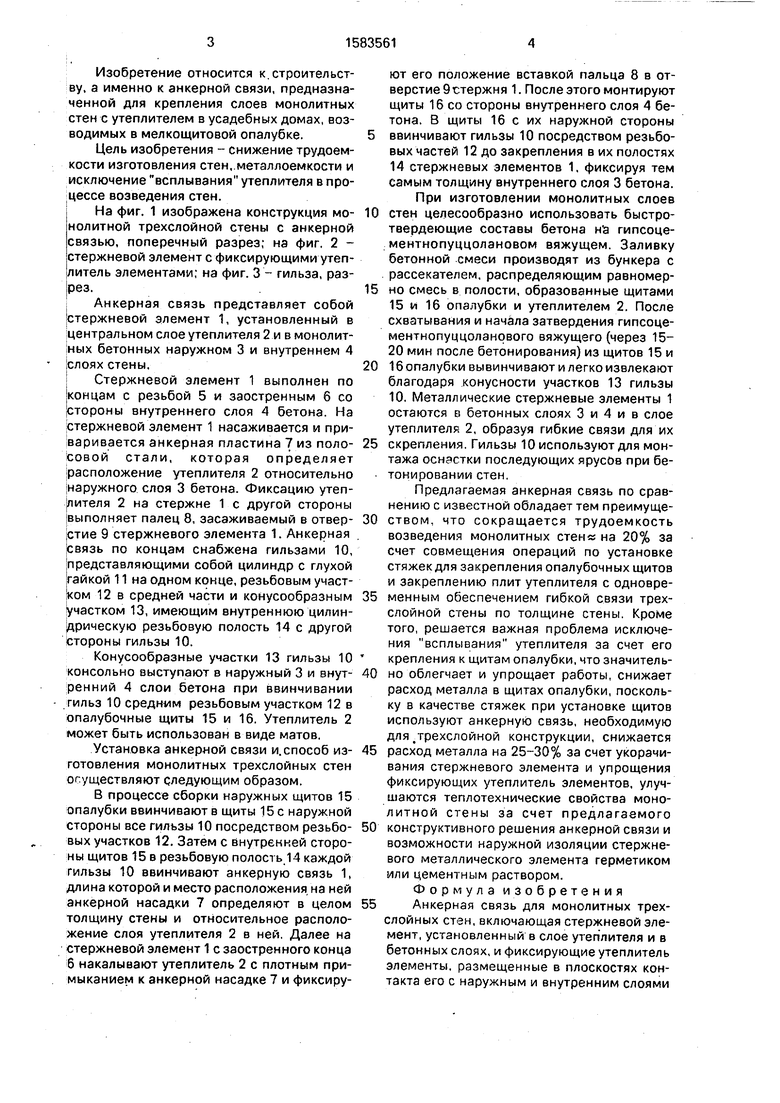

Изобретение относится к области строительства, а именно к анкерной связи, предназначенной для крепления слоев монолитных стен с утеплителем в усадебных домах, возводимых в мелкощитовой опалубке. Целью изобретения является снижение трудоемкости изготовления стен, металлоемкости и исключение "всплывания" утеплителя в процессе возведения стен. Анкерная связь снабжена цилиндрическими гильзами 10, выполненными в средней части с резьбовым участком, конусообразным участком, конусообразным участком и внутренней резьбовой полостью с одного конца и глухой гайкой с другого конца. Гильзы размещены резьбовыми участками в щитах опалубки и консольно выступающими резьбовыми частями в бетонных слоях. Стержневой элемент 1 выполнен со стороны внутреннего слоя бетона заостренным, имеющим сквозное отверстие в уровне утеплителя, с резьбой по концам и установлен в полостях гильз. Фиксирующие утеплитель элементы выполнены со стороны наружного слоя в виде пластины 7, насаженной на стержень, а со стороны внутреннего слоя в виде пальца 8, пропущенного в отверстие стержневого элемента. 3 ил.

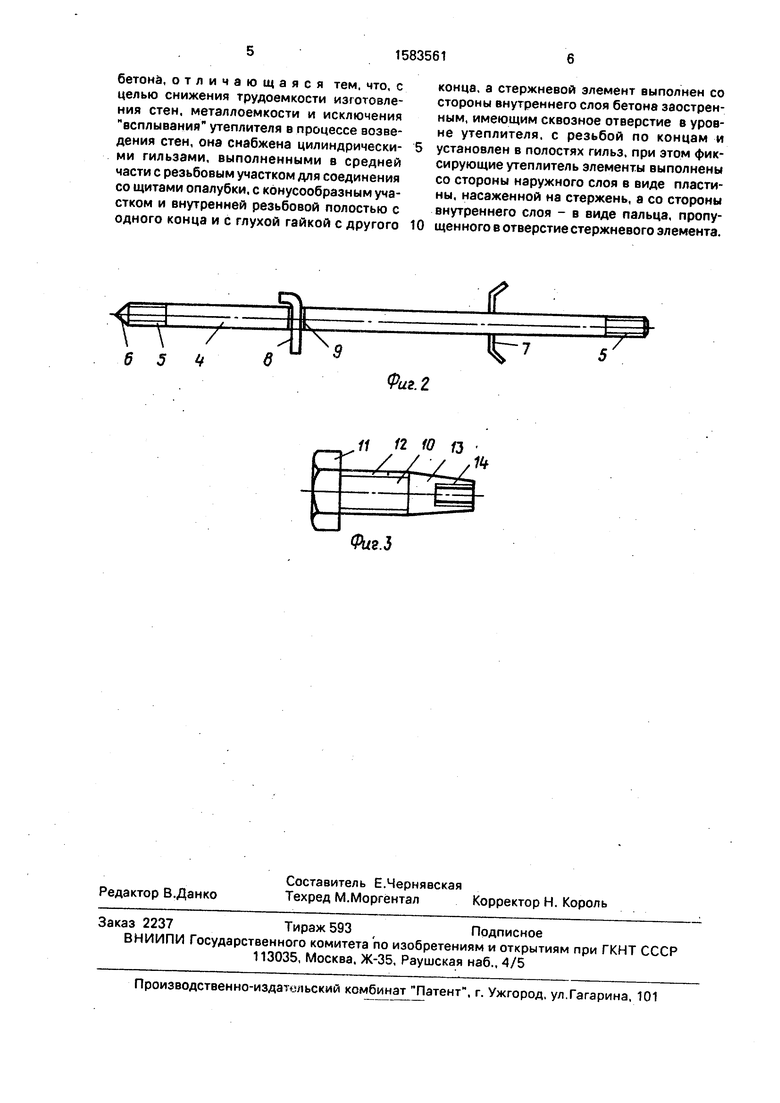

Фиг.З
