Выхлопное устройство стенда для испытания газотурбинных двигателей Советский патент 1990 года по МПК G01M15/00

Изобретение относится к стендовому оборудованию для испытания авиационных газотурбинных двигателей (ГТД).

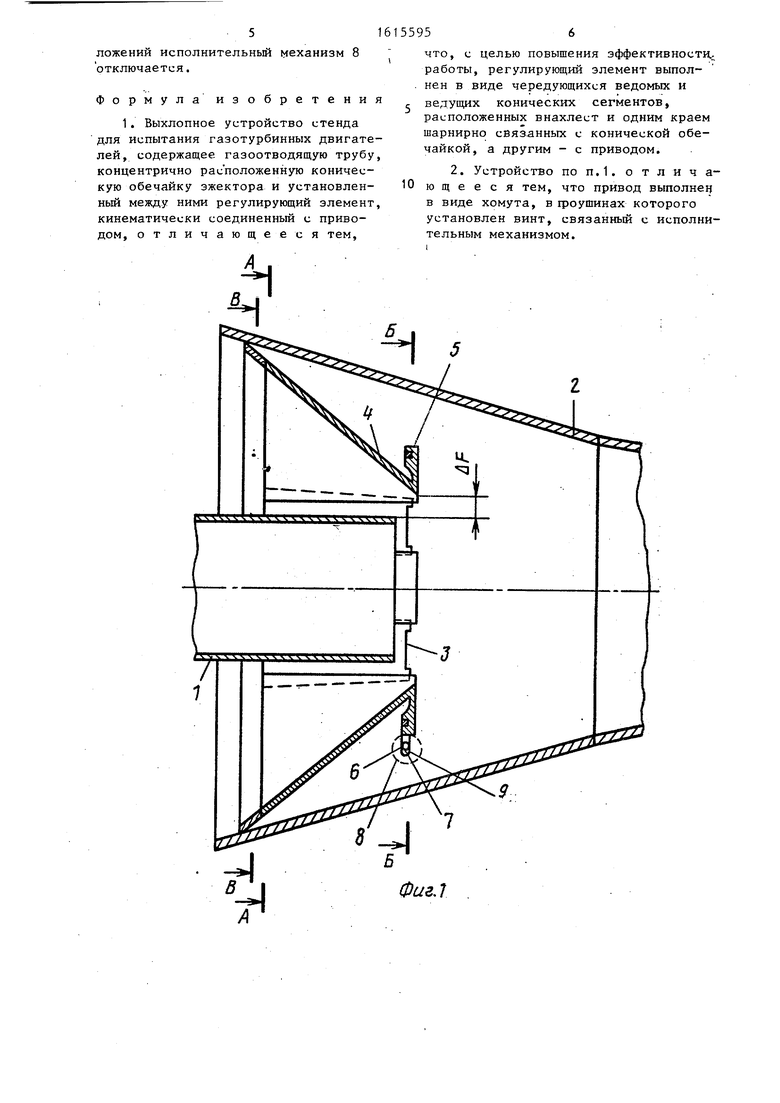

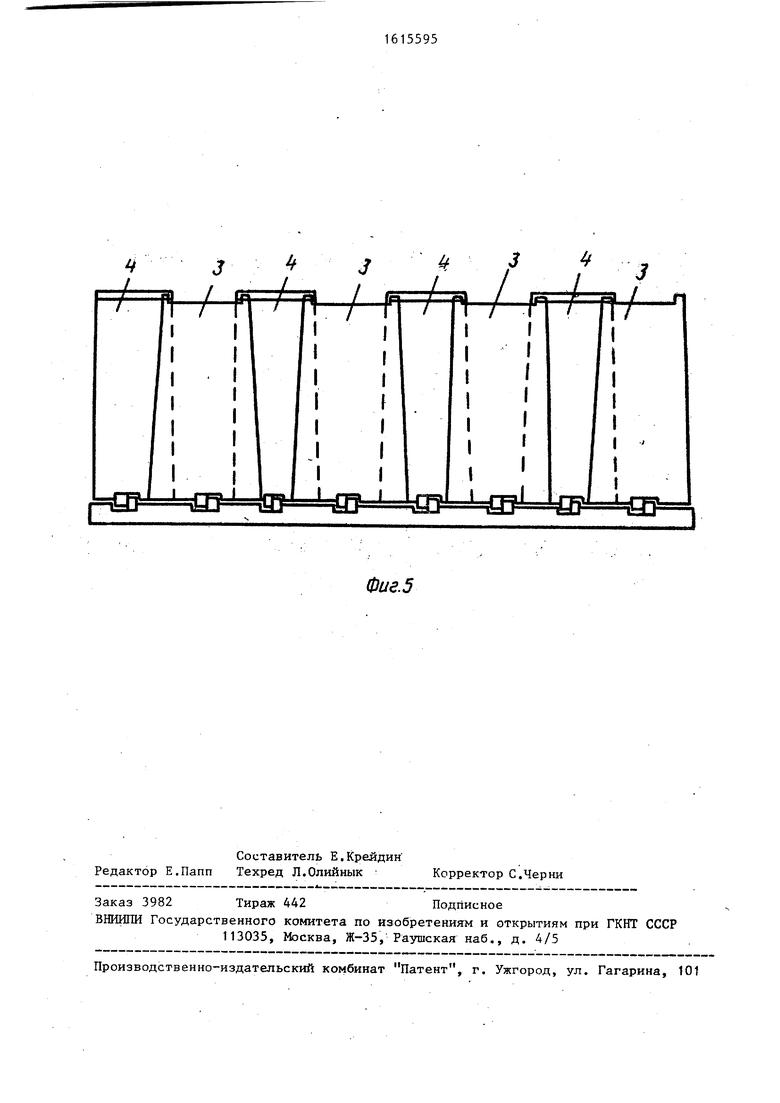

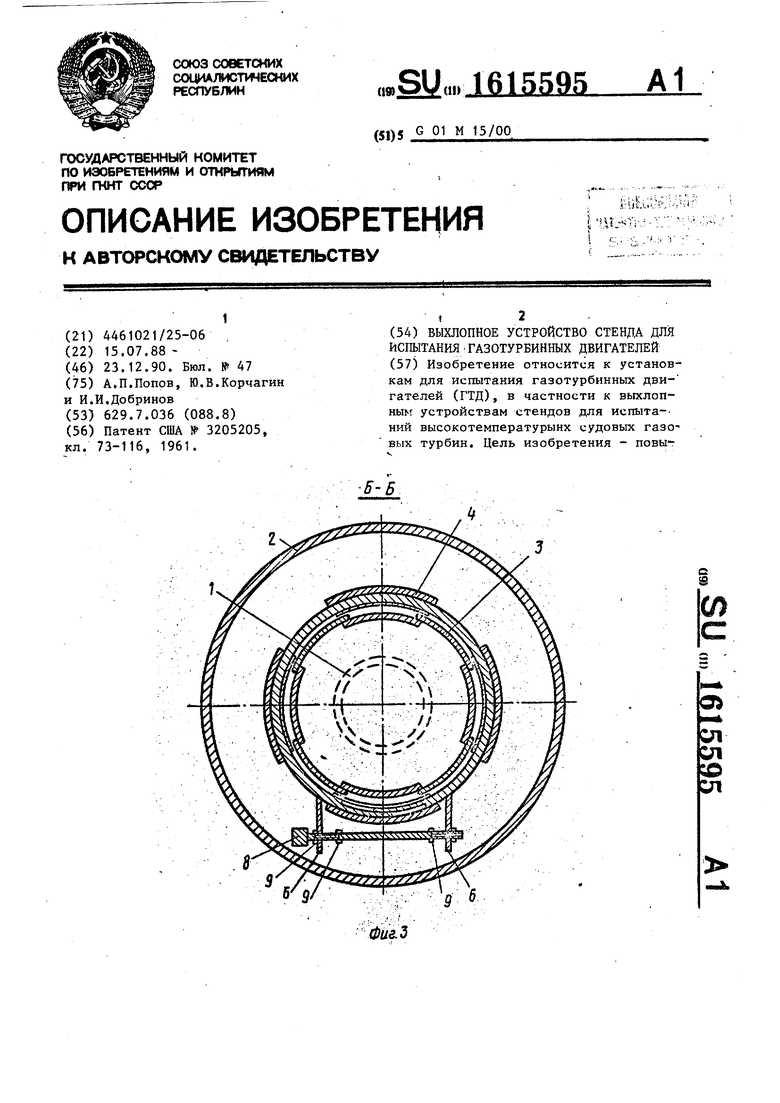

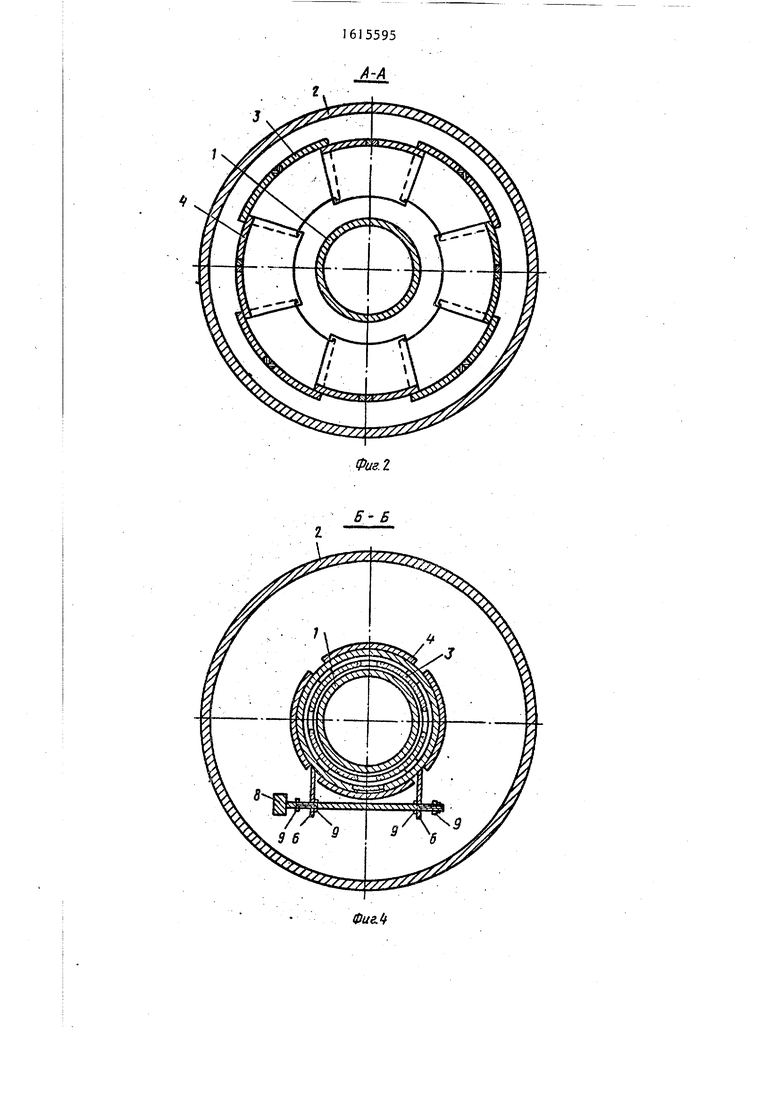

Цель изобретения - повышение эффективности работы. На фиг.1 изображено устройство, ;продольный разрез; на фиг.2 - разре А-А на фиг.1 (по шарнирам); на .фиг.З - разрез Б-Б на фиг.1, открытое положение; на фиг.4 - то же, закрытое положение; на фиг.5 - консруктивная схема устройства (развертка) .

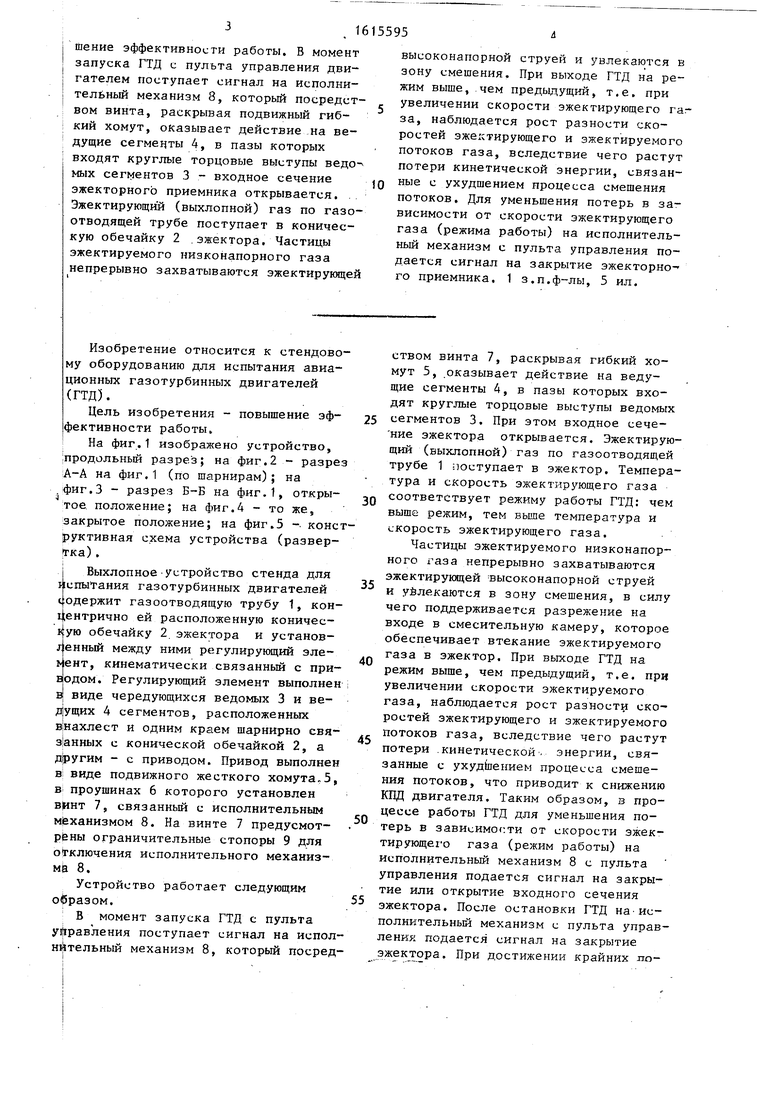

I Выхлопное Устройство стенда для испытания газотурбинных двигателей Додержит газоотводящую трубу 1, кон- 4ентрично ей расположенную коничес- |ую обечайку 2. эжектора и установ- 1|енный между ними регулирующий зле- , кинематически связанньй с при- В|одом. Регулирующий элемент выполнен в| виде чередующихся ведомых 3 и ве- д1ущих 4 сегментов, расположенных в|нахлест и одним краем шарнирно свя- з|аниых с конической обечайкой 2, а другим - с приводом. Привод выполнен в1 виде подвижного жесткого хомута.5, в проушинах 6 которого установлен вИнт 7, связанный с исполнительным м1еханизмом 8. На винте 7 предусмот- рёны ограничительные стопоры 9 для отключения исполнительного механизма 8.

Устройство работает следующим образом.

В момент запуска ГТД с пульта управления поступает сигнал на исполнительный механизм 8, который посред25

30

35

40

45

0

5

ством винта 7, раскрывая гибкий хомут 5, .оказывает действие на ведущие сегменты 4, в пазы которых входят круглые торцовые выступы ведомых сегментов 3. При этом входное сече- ние эжектора открывается. Эжектирующий (выхлопной) газ по газоотводящей трубе 1 поступает в эжектор. Температура и скорость эжектирующего газа соответствует режиму работы ГТД: чем выше режим, тем вьше температура и скорость эжектирующего газа.

Частицы эжектируемого низконапорного газа непрерывно захватываются эжектирукщей высоконапорной струей и уйлекаются в зону смешения, в силу чего поддерживается разрежение на входе в смесительную камеру, которое обеспечивает втекание эжектируемого газа в эжектор. При выходе ГТД на режим выше, чем предыдущий, т.е. при увеличении скорости эжектируемого газа, наблюдается рост разности скоростей эжектирующего и зжектируемого потоков газа, вследствие чего растут потери .кинетической, энергии, связанные с ухудшением процесса смешения потоков, что приводит к снижению КПД двигателя. Таким образом, в процессе работы ГТД для уменьшения потерь в зависимости от скорости эжектирующего газа (режим работы) на исполнительный механизм 8 с пульта управления подается сигнал на закрытие или открытие входного сечения эжектора. После остановки ГТД на-исполнительный механизм с пульта управления подается сигнал на закрытие .. При достижении крайних паФиг,1

Изобретение относится к установкам для испытания газотурбинных двигателей (ГТД), в частности к выхлопным устройствам стендов для испытаний высокотемпературных судовых газовых турбин. Цель изобретения - повышение эффективности работы. В момент запуска ГТД с пульта управления двигателем поступает сигнал на исполнительный механизм 8, который посредством винта, раскрывая подвижный гибкий хомут, оказывает действие на ведущие сегменты 4, в пазы которых входят круглые торцовые выступы ведомых сегментов 3 - входное сечение эжекторного приемника открывается. Эжектирующий (выхлопной) газ по газоотводящей трубе поступает в коническую обечайку 2 эжектора. Частицы эжектируемого низконапорного газа непрерывно захватываются эжектирующей высоконапорной струей и увлекаются в зону смещения. При выходе ГТД на режим выше, чем предыдущий, т.е. при увеличении скорости эжектирующего газа, наблюдается рост разности скоростей эжектирующего и эжектируемого потоков газа, вследствие чего растут потери кинетической энергии, связанные с ухудшением процесса смещения потоков. Для уменьшения потерь в зависимости от скорости эжектирующего газа (режим работы) на исполнительный механизм с пульта управления подается сигнал на закрытие эжекторного приемника. 1 з.п. ф-лы, 5 ил.

Фие.5
