Предварительно напряженная проектно-опорная система перекрытий промышленного или гражданского сооружения Советский патент 1991 года по МПК E04C3/10

7// //

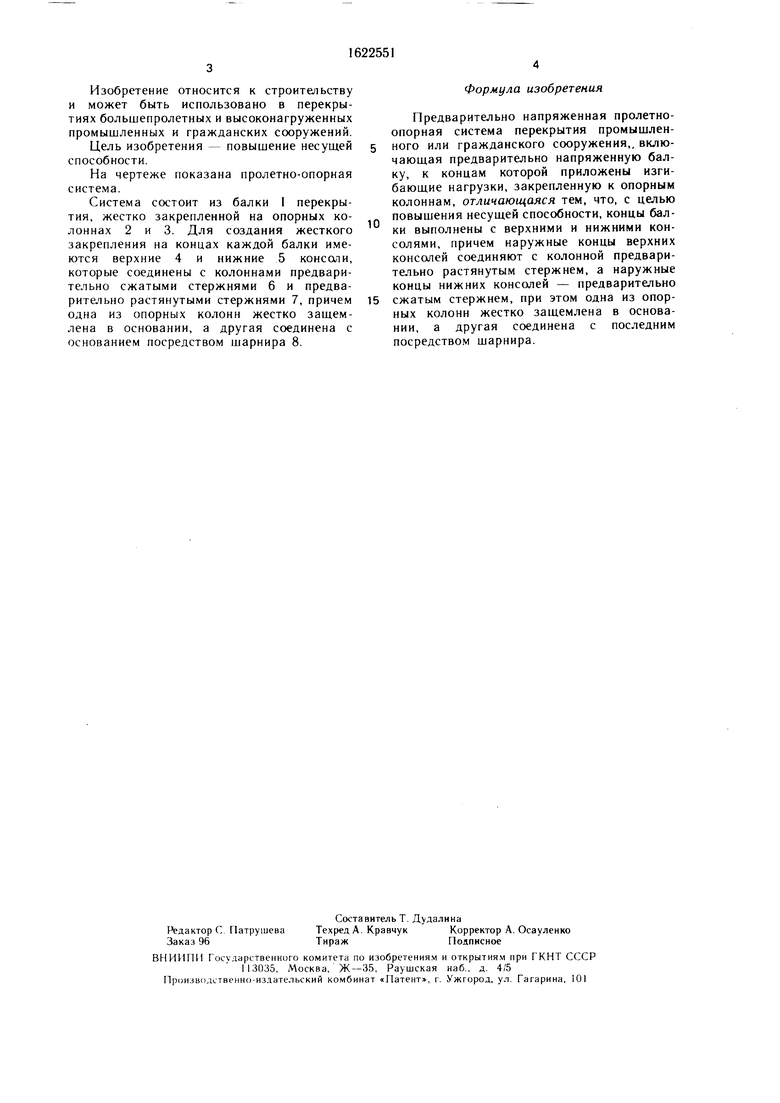

Изобретение относится к строительству и может быть использовано в перекрытиях большепролетных и высоконагруженных промышленных и гражданских сооружений.

Цель изобретения - повышение несущей способности.

На чертеже показана пролетно-опорная система.

Система состоит из балки 1 перекрытия, жестко закрепленной на опорных колоннах 2 и 3. Для создания жесткого закрепления на концах каждой балки имеются верхние 4 и нижние 5 консоли, которые соединены с колоннами предварительно сжатыми стержнями б и предварительно растянутыми стержнями 7, причем одна из опорных колонн жестко защемлена в основании, а другая соединена с основанием посредством шарнира 8.

Формула изобретения

Предварительно напряженная пролетно- опорная система перекрытия промышленного или гражданского сооружения,, включающая предварительно напряженную балку, к концам которой приложены изгибающие нагрузки, закрепленную к опорным колоннам, отличающаяся тем, что, с целью повышения несущей способности, концы балки выполнены с верхними и нижними консолями, причем наружные концы верхних консолей соединяют с колонной предварительно растянутым стержнем, а наружные концы нижних консолей - предварительно сжатым стержнем, при этом одна из опорных колонн жестко защемлена в основании, а другая соединена с последним посредством шарнира.

Изобретение относится к строительству и может быть использовано в перекрытиях большепролетных и высоконагруженных промышленных и гражданских зданий. Цель изобретения - повышение несущей способности. Система состоит из балки перекрытия 1, жестко закрепленной на опорных колоннах 2 и 3, на концах каждой балки имеются верхние 4 и нижние 5 консоли, соединенные с предварительно напряженными стержнями 6 и 7. Одна из опорных колонн жестко защемлена в основании, а другая соединена с основанием шарниром 8. 1 ил.
