Смеситель-активатор Советский патент 1991 года по МПК B28C5/46

rl

(Л

Изобретение относится к устройствам для диспергирования минеральных веществ и позволяет повысить качество диспергирования. Смеситель-активатор содержит установленную на амортизаторах 4 горизонтально расположенную герметичную емкость 1 с крышками 2 и 3, внутри которой по оси установлены гидродинамические излучатели, выполненные в виде цилиндрических стаканов 8 с центральным отверстием в днищах и прорезях по их образующим, закрепленных через подставки 7 на крышках 2 и 3, и бочкообразного корпуса 12, на торцах которого большими основаниями в сторону стаканов 8 жестко закреплены усеченные конусы 1 1 Ротор в виде шара 15 установлен в бочкообразном корпусе 12 эксцентрично и перпендикулярно оси емкости 1 на приводном валу 16, а входной патрубок 13 соединен с полостью бочкообразного корпуса 12. 3 ил

о со

Јь

СЛ

О 00

Изобретение относится к строительной технике, в частности к устройствам для диспергирования минеральных веществ, применяемых в промышленности строительных материалов.

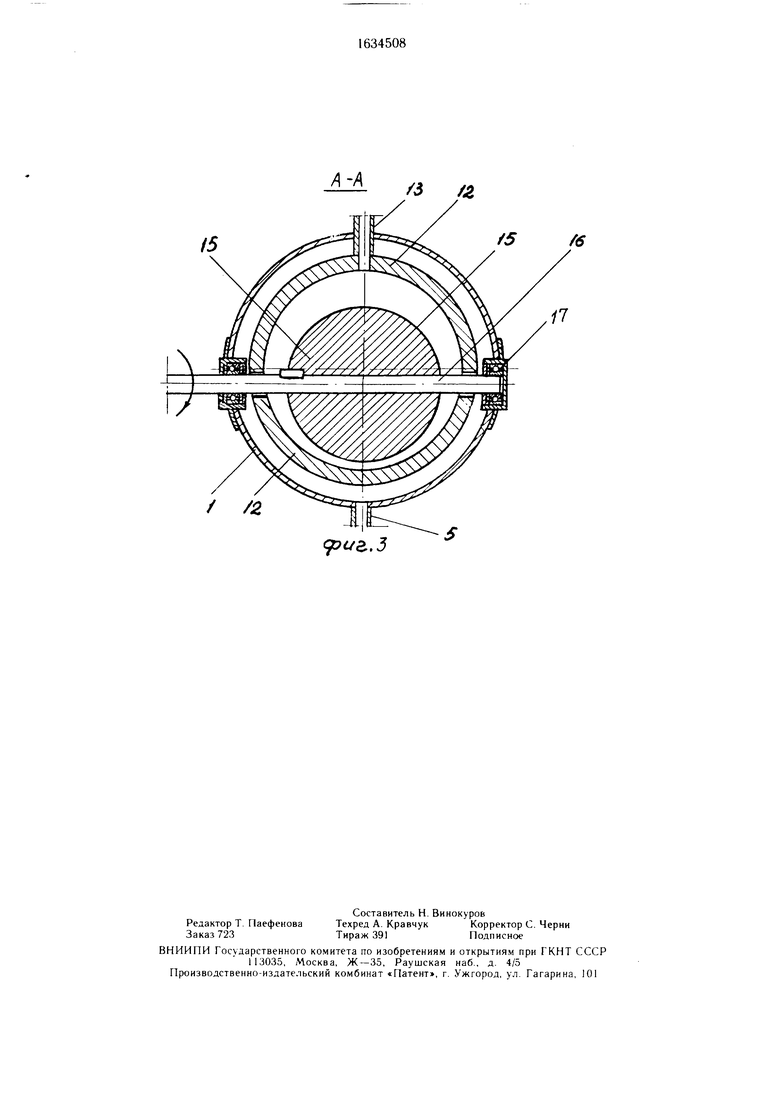

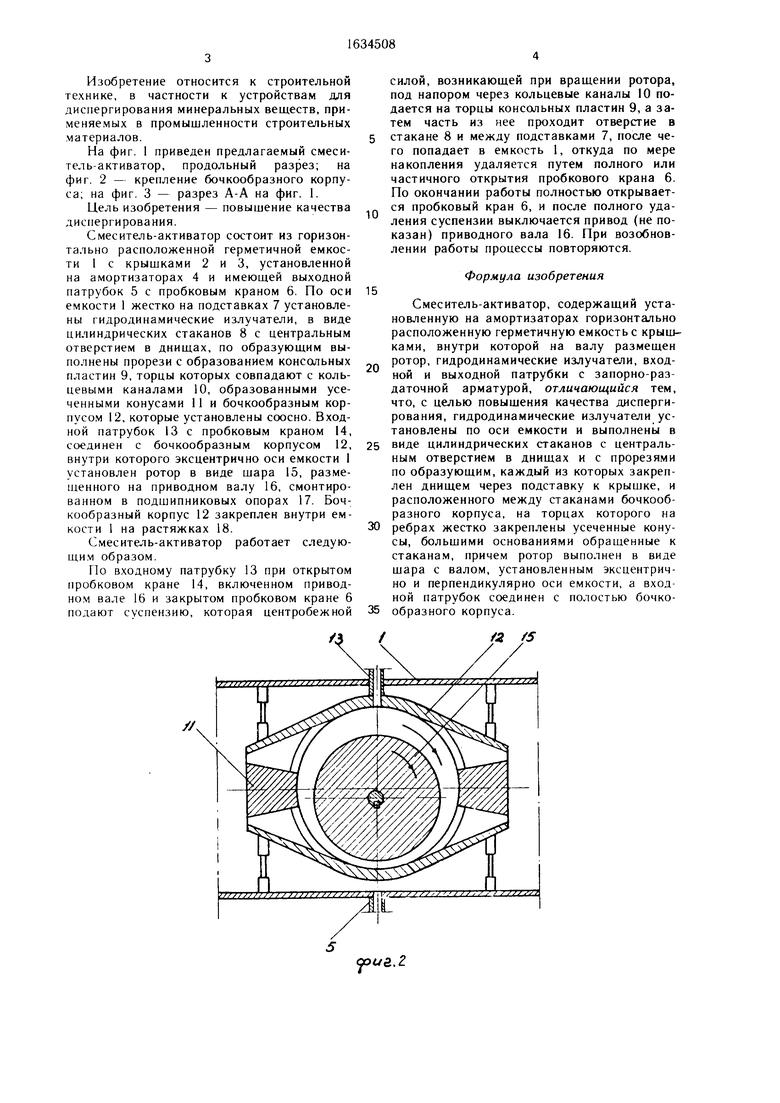

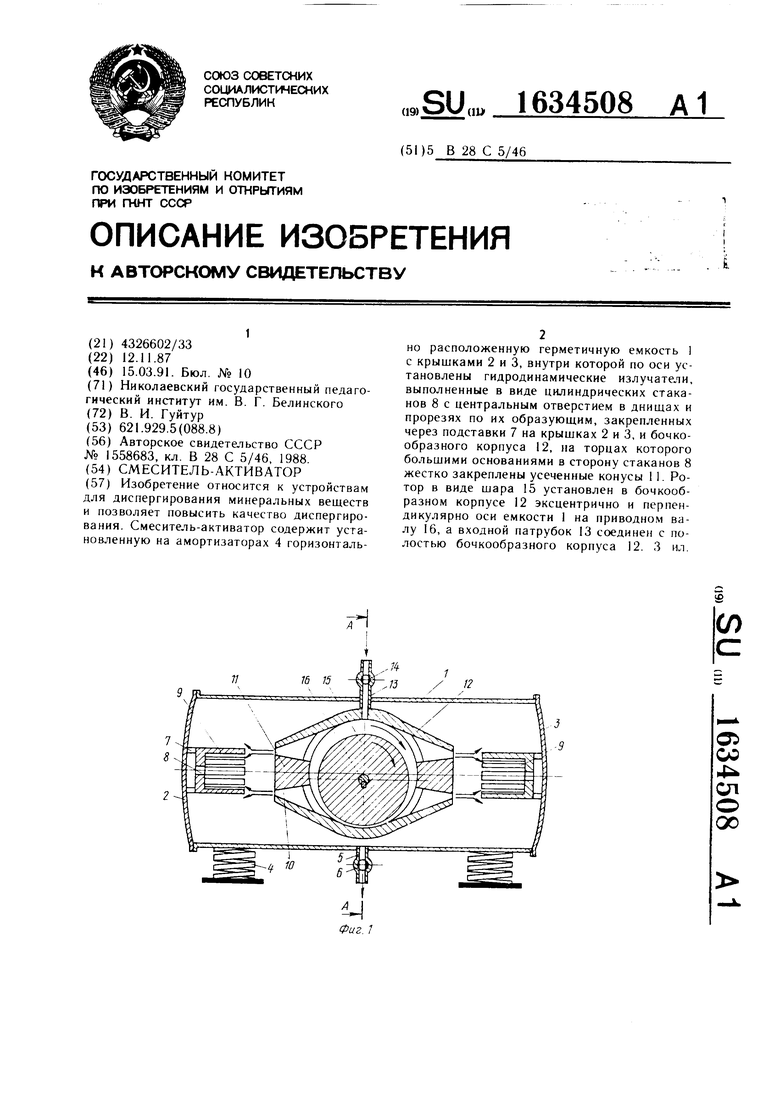

На фиг. 1 приведен предлагаемый смеситель-активатор, продольный разрез; на фиг. 2 - крепление бочкообразного корпуса; на фиг. 3 - разрез А-А на фиг. 1.

Цель изобретения - повышение качества диспергирования.

Смеситель-активатор состоит из горизонтально расположенной герметичной емкости 1 с крышками 2 и 3, установленной на амортизаторах 4 и имеющей выходной патрубок 5 с пробковым краном 6. По оси емкости 1 жестко на подставках 7 установлены гидродинамические излучатели, в виде цилиндрических стаканов 8 с центральным отверстием в днищах, по образующим выполнены прорези с образованием консольных пластин 9, торцы которых совпадают с кольцевыми каналами 10, образованными усеченными конусами 11 и бочкообразным корпусом 12, которые установлены соосно. Входной патрубок 13 с пробковым краном 14, соединен с бочкообразным корпусом 12, внутри которого эксцентрично оси емкости 1 установлен ротор в виде шара 15, размещенного на приводном валу 16, смонтированном в подшипниковых опорах 17. Бочкообразный корпус 12 закреплен внутри емкости 1 на растяжках 18.

Смеситель-активатор работает следующим образом.

По входному патрубку 13 при открытом пробковом кране 14, включенном приводном вале 16 и закрытом пробковом кране 6 подают суспензию, которая центробежной

силой, возникающей при вращении ротора, под напором через кольцевые каналы 10 подается на торцы консольных пластин 9, а затем часть из нее проходит отверстие в

стакане 8 и между подставками 7, после чего попадает в емкость 1, откуда по мере накопления удаляется путем полного или частичного открытия пробкового крана 6. По окончании работы полностью открывается пробковый кран 6, и после полного удаления суспензии выключается привод (не показан) приводного вала 16. При возобновлении работы процессы повторяются.

Формула изобретения

Смеситель-активатор, содержащий установленную на амортизаторах горизонтально расположенную герметичную емкость с крышками, внутри которой на валу размещен

ротор, гидродинамические излучатели, входной и выходной патрубки с запорно-раз- даточной арматурой, отличающийся тем, что, с целью повышения качества диспергирования, гидродинамические излучатели установлены по оси емкости и выполнены в

виде цилиндрических стаканов с центральным отверстием в днищах и с прорезями по образующим, каждый из которых закреплен днищем через подставку к крышке, и расположенного между стаканами бочкообразного корпуса, на торцах которого на

ребрах жестко закреплены усеченные конусы, большими основаниями обращенные к стаканам, причем ротор выполнен в виде шара с валом, установленным эксцентрично и перпендикулярно оси емкости, а входной патрубок соединен с полостью бочкообразного корпуса.

/2 /5

(..Z

А-А

15

/ /2

риг.3
