Существующие конструкции датчиков для определения влажности не приемлемы для производства измерений в строительных конструкциях, так как они не обеснечивают ноет оянного контакта нрибора с новерхпостыо материала при измененни в нем влажности.
Предложенная конструкция датчика для определения влажности обеспечивает нлотное, ненарушаемое во времени н нрн изменении влажности прижатие контактных электродов к поверхности материала конструкции, а также дает возможность нроизводить замеры на различной глубине просверленного в конструкции гнезда, нри этом усадка или набухание материала конструкции не влияют на показания измерений датчика. Достигается это тем, что полый стержень датчика помещен в баллон из эластичного материала, на поверхности которого размещены электроды.

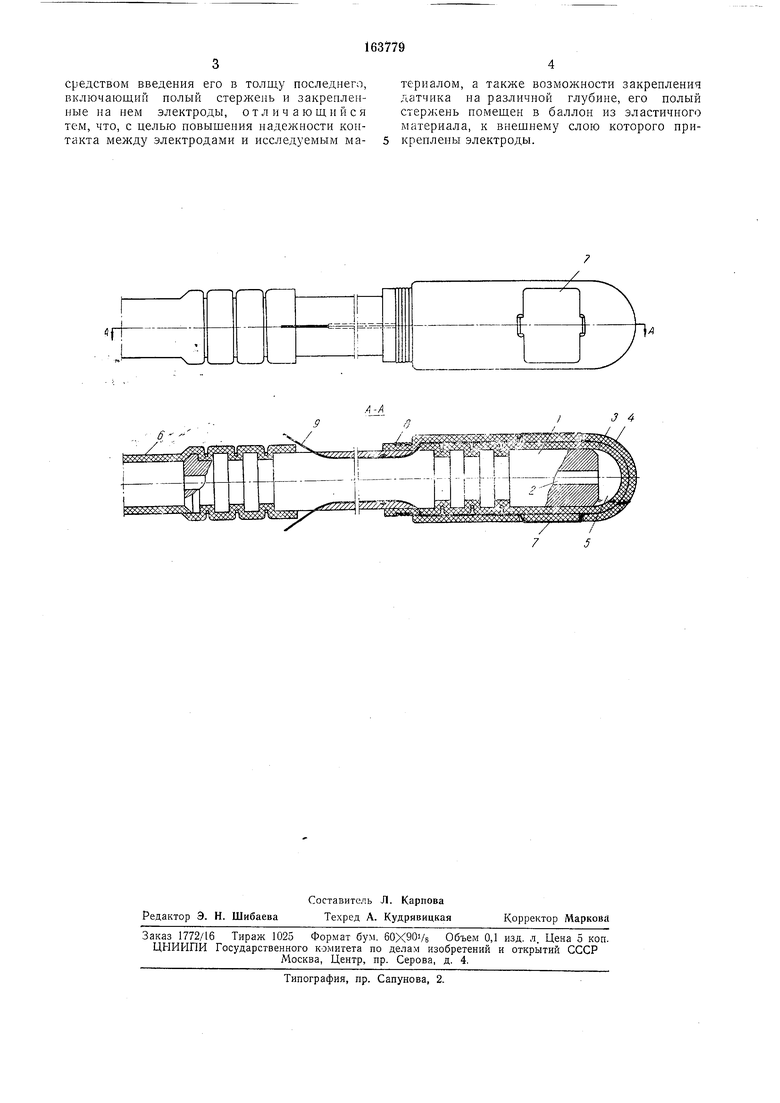

На чертеже изображен датчик для определения влажности материалов частей соорул ения.
Датчик состоит из эбонитового стержня /, имеющего сквозное отверстие 2. Стержень помещен в баллон, состоящий из двух слоев 3 и 4 резины и образует с ним закрытую камеру 5, которая через сквозное отверстие и резиновую трубку 6 сообщается с воздушным насосом.
два электрода 7, которые представляют собой контактные пластины из никелевой фольги толщиной 0,1 мм. Баллон прикреплен к стержню нитями 8.
Чтобы произвести измерення, в исследуемой строительной, конструкции высверливают гнездо и помещают в него на необходимую глубину датчик, нрн этом диаметр гнезда должен быть несколько больше д,иаметра
датчика, чтобы носледний свободно входил н нередвигался в нодготовленном гнезде. После этого датчик посредством выводов 9 подключают к измерительной аппаратуре и в камеру накачивают насосом воздух, в результате
чего объем увелнчивается, и контактные нластнны датчика илотно нрнжимаются к стенке гнезда. Постоянство прижатия контактных пластин во времени обеспечивается постоянством принятого давления.
Для производства измерений влажности на ллругом участке гнезда кран насоса открывают, датчик свободно нередвигают на требуемую глубину, носле чего вновь нагнетают воздух в камеру и нроизводят запись влажности.
Предмет изобретения
средством введения его в толщу последнего, включающий полый стержень и закрепленные на нем электроды, отличающийся тем, что, с целью повышения надежности коптакта между электродами и исследуемым ма- 5
териалом, а также возможности закрепления датчика на различной глубине, его полый стержень помещен в баллон из эластичного материала, к внещнему слою которого прикреплены электроды.
