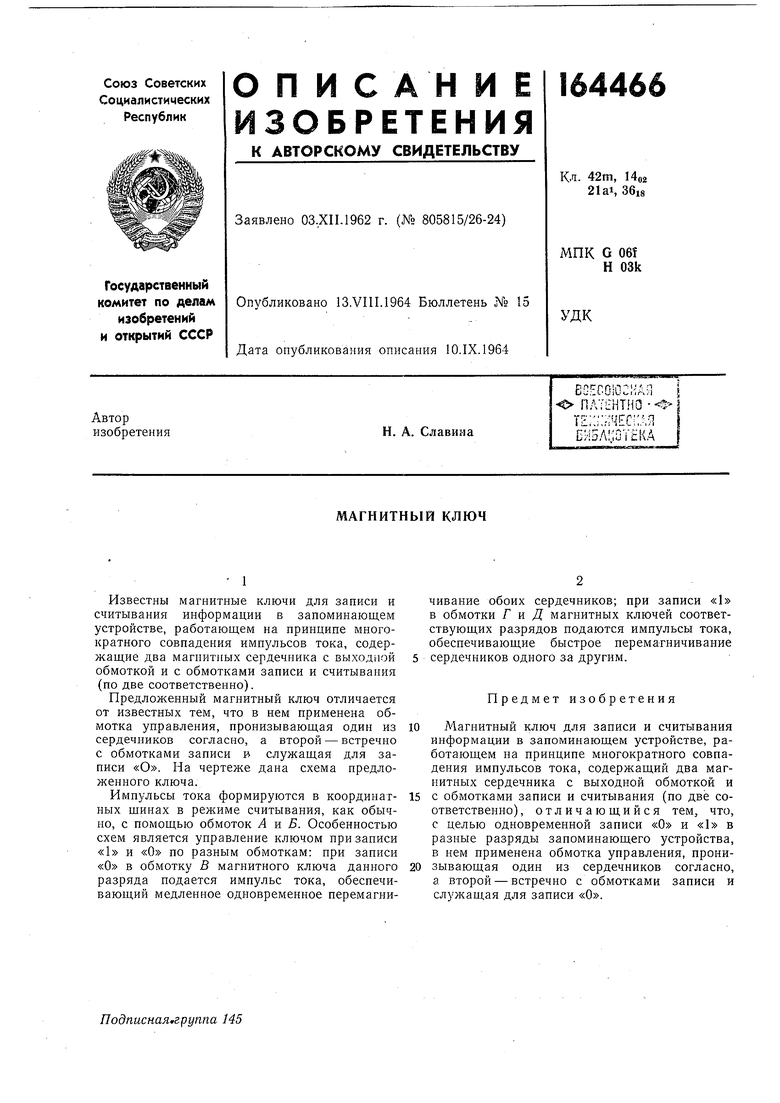

ВСЕСОЮСИАЯ <>& ПАТЕНТНО •<$>&ТЕ;:;;-;чЕС!;',яСИ5Л!;ОТЕКАН. А. СлавинаМАГНИТНЫЙ ключ Советский патент 1964 года по МПК H03K17/80

1

Известны магнитные ключи для записи и считывания информации в запоминающем устройстве, работающем на принципе многократного совпадения импульсов тока, содержащие два магнитных сердечника с выходной обмоткой и с обмотками записи и считывания (по две соответственно).

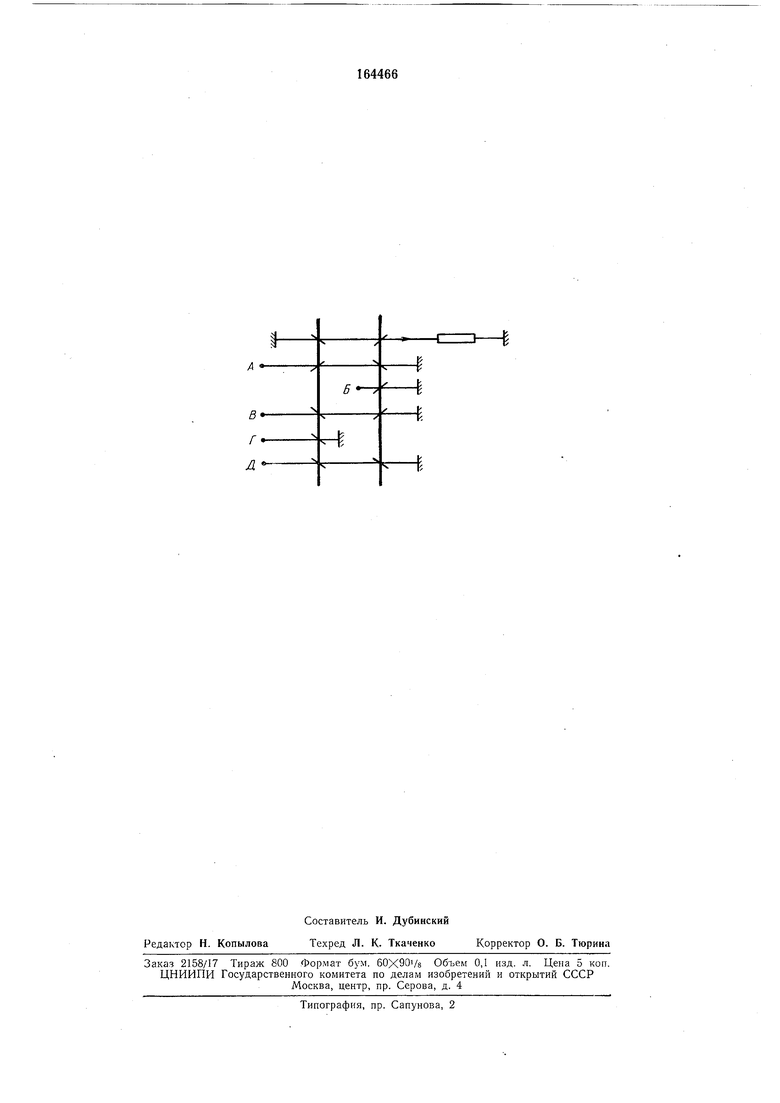

Предложенный магнитный ключ отличается от известных тем, что в нем применена обмотка управления, пронизывающая один из сердечников согласно, а второй - встречно с обмотками записи i служащая для записи «О. На чертеже дана схема предложенного ключа.

Импульсы тока формируются в координатных шинах в режиме считывания, как обычно, с помощью обмоток Л и . Особенностью схем является управление ключом при записи «1 и «О по разным обмоткам: при записи «О в обмотку В магнитного ключа данного разряда подается импульс тока, обеспечивающий медленное одновременное перемагничивание обоих сердечников; при записи «1 в обмотки Г и Д магнитных ключей соответствующих разрядов подаются импульсы тока, обеспечивающие быстрое перематничивание сердечников одиого за другим.

Предмет изобретения

Магнитный ключ для записи и считывания информации в запоминающем устройстве, работающем на принципе многократного совпадения импульсов тока, содержащий два магнитных сердечника с выходной обмоткой и

с обмотками записи и считывания (по две соответственно), отличающийся тем, что, с целью одновременной записи «О и «1 в разные разряды запоминающего устройства, в нем применена обмотка управления, пронизывающая один из сердечников согласно, а второй - встречно с обмотками записи и служащая для записи «О.
