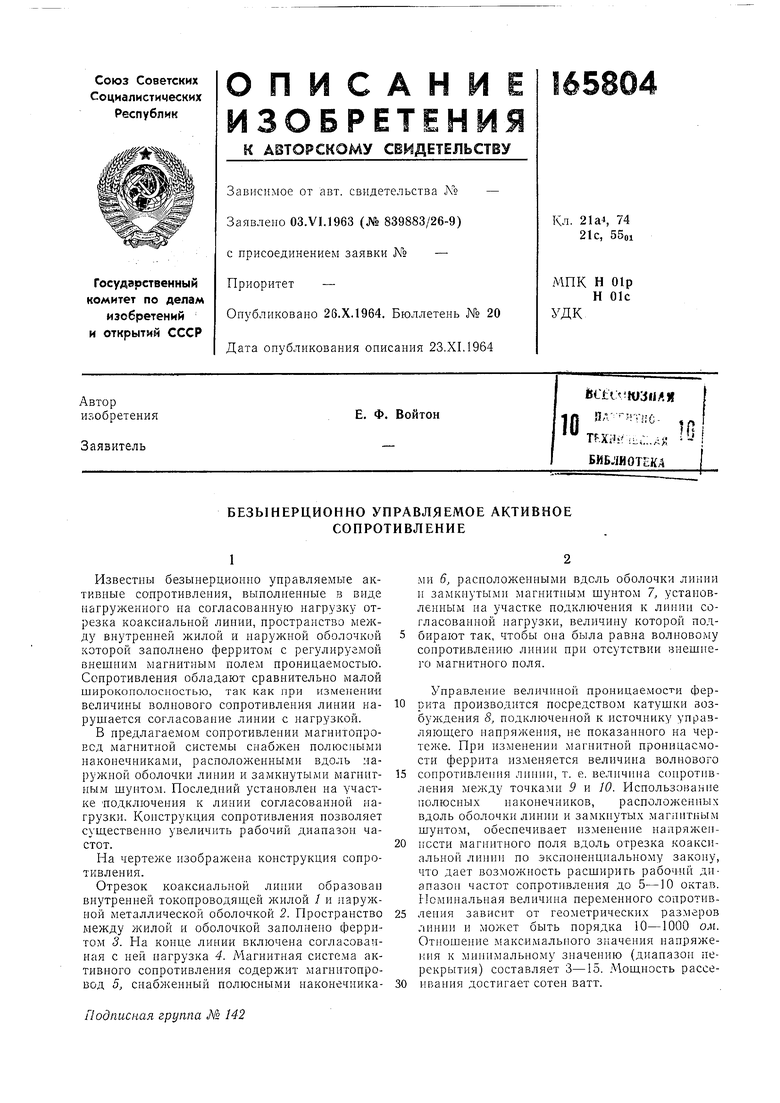

Известны безынерционно управляемые активные сопротивления, выполненные з виде нагруженного на согласованную нагрузку отрезка коаксиальной линии, пространство между внутренней жилой и наружной оболочкой которой заполнено ферритом с регулируемой внешним магнитным полем проницаемостью. Сопротивления обладают сравнительно малой широкополосностью, так как при измеиени-и величины волнового сопротивления линии нарушается согласование линии с нагрузкой.
В предлагаемом сопротивлении магнитопровод магнитной системы снабжен полюсными наконечниками, расположенными вдоль наружной оболочки линии и замкнутыми магнитным шунтом. Последний установлен на участке подключения к линии согласованной нагрузки. Конструкция сопротивления позволяет суш,ественно увеличить рабочий диапазон частот.

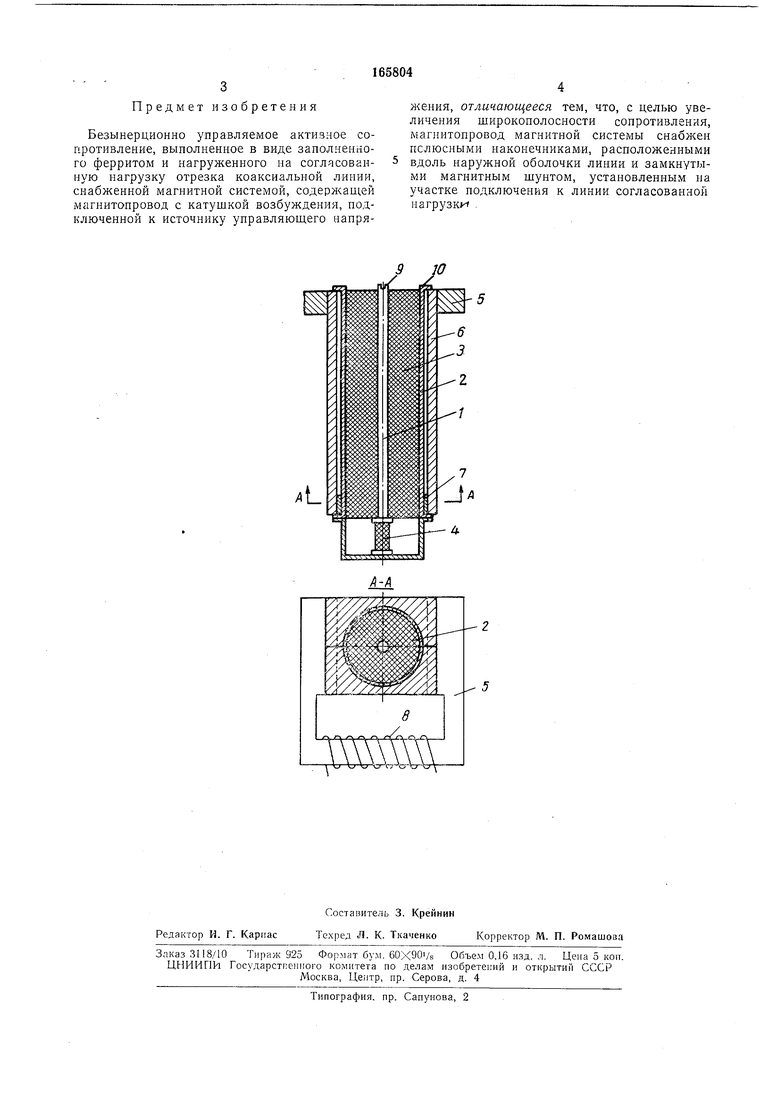

На чертеже нзображена конструкция сопротивления.
Отрезок коаксиальной линии образован внутренней токопроводящей жилой / и наружной металлической оболочкой 2. Пространство между жилой и оболочкой заполнено ферритом 3. Па конце линии включена согласованная с ней нагрузка 4. Магнитная система активного сопротивления содержит магнитопровод 5, снабженный полюсными наконечниками 6, расположенными вдоль оболочки линии и замкнутыми магнитным шунтом 7, установленным на участке подключения к линии согласованной нагрузки, величину которой подбирают так, чтобы она была равна волновому сонротивлению линии при отсутствии внешнего магнитного поля.
Управление величиной проницаемости феррита производится посредством катушки возбуждения 8, подключенной к источнику управляющего напряжения, не показанного на чертеже. При изменении магнитной проницаемости феррита изменяется величина волнового сопротивления линии, т. е. велнчнна сонротивления между точкамн 9 и 10. Использование нолюсных наконечников, расположенных вдоль оболочки линии и замкнутых магнитным шунтом, обеспечивает изменение напрялченнссти магнитного поля вдоль отрезка коаксиальной линии по экспоненцнальному закону, что дает возможность расширить рабочий диапазон частот сопротивления до 5-10 октав. Номинальная величина переменного сопротивления зависит от геометрических размеров линии и может быть порядка 10-1000 ом. Отношение максимального значения напряжения к мииимальному значенню (диапазон перекрытия) составляет 3-15. Мош,ность рассеивания достигает сотен ватт.
Предмет изобретения
Безынерционно управляемое актизное сопротивление, выполненное в виде заполненного ферритом и нагруженного на согласованную нагрузку отрезка коаксиальной линии, снабженной магнитной системой, содержащей магнитопровод с катушкой возбуждения, подключенной к источнику управляющего напряжения, отличающееся тем, что, с целью увеличения широкополосности сопротивления, магнитопровод магнитной системы снабжен полюсными наконечниками, расположенными вдоль наружной оболочки линии и замкнутыми магнитным шунтом, установленным на участке подключения к линии согласованной нагрузки .
