Устройство для определения резистентности кожи к щелочи Советский патент 1991 года по МПК A61B10/00

.-1

Фиг1

Оч С Ох О

2

Изобретение относится к медицине, а именно к диагностике профессиональных заболеваний кожи.

Целью изобретения является сокращение времени определения.

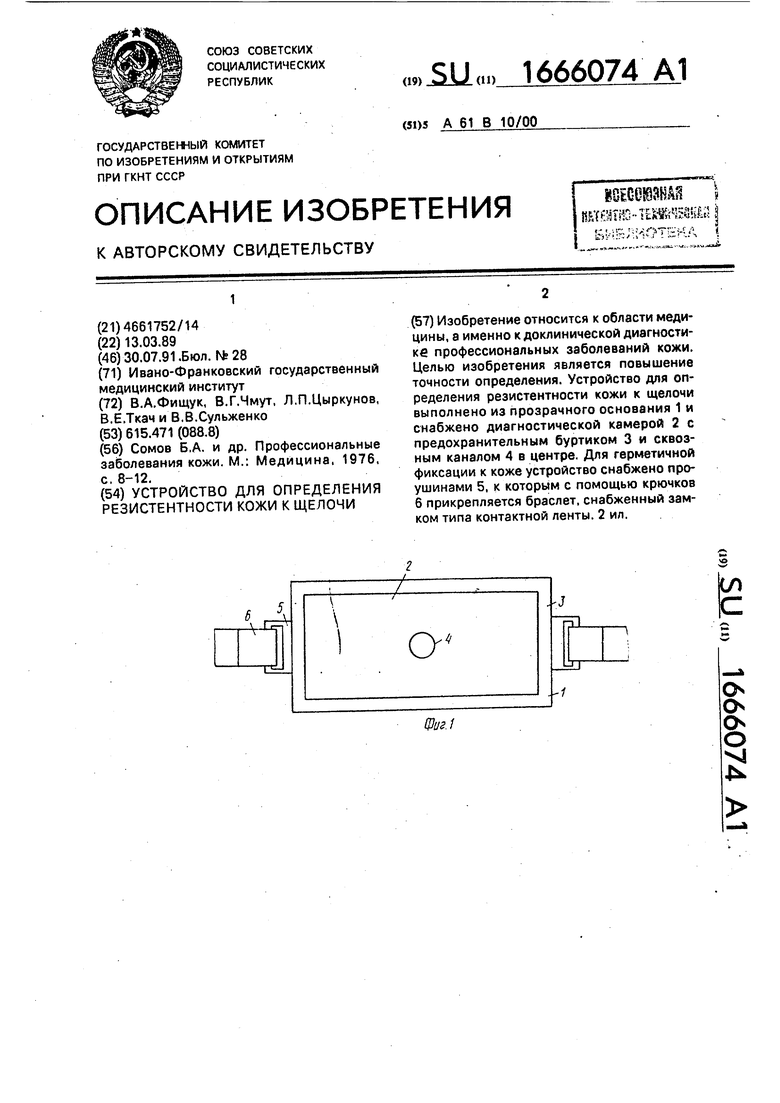

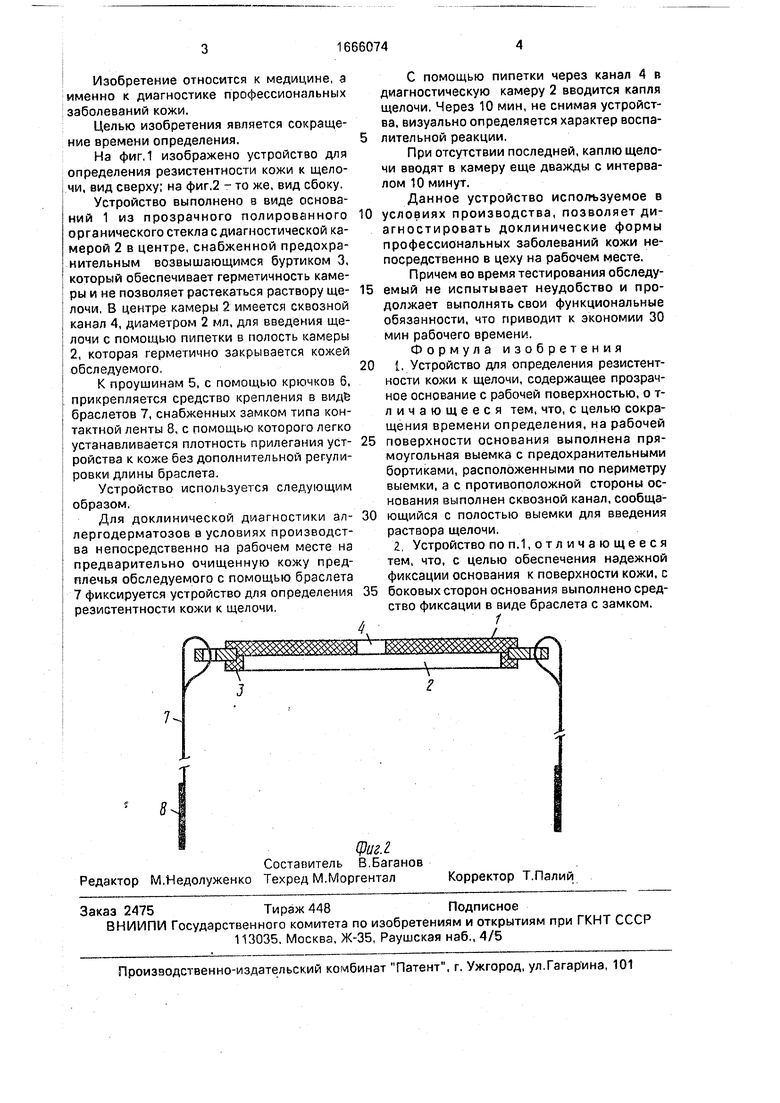

На фиг,1 изображено устройство для определения резистентное™ кожи к щелочи, вид сверху; на фиг.2 - то же, вид сбоку.

Устройство выполнено в виде оснований 1 из прозрачного полированного органического стекла с диагностической камерой 2 в центре, снабженной предохранительным возвышающимся буртиком 3, который обеспечивает герметичность камеры и не позволяет растекаться раствору ще- лочи, В центре камеры 2 имеется сквозной канал 4, диаметром 2 мл, для введения щелочи с помощью пипетки в полость камеры 2, которая герметично закрывается кожей обследуемого.

К проушинам 5, с помощью крючков 6, прикрепляется средство крепления в виде браслетов 7, снабженных замком типа контактной ленты 8, с помощью которого легко устанавливается плотность прилегания уст- ройства к коже без дополнительной регулировки длины браслета.

Устройство используется следующим образом.

Для доклинической диагностики ал- лергодерматозов в условиях производства непосредственно на рабочем месте на предварительно очищенную кожу предплечья обследуемого с помощью браслета 7 фиксируется устройство для определения резистентности кожи к щелочи.

фиг.г

Составитель В.Ваганов Редактор М.Недолуженко Техред М.Моргентал

С помощью пипетки через канал 4 в диагностическую камеру 2 вводится капля щелочи. Через 10 мин, не снимая устройства, визуально определяется характер воспалительной реакции.

При отсутствии последней, каплю щелочи вводят в камеру еще дважды с интервалом 10 минут.

Данное устройство используемое в условиях производства, позволяет диагностировать доклинические формы профессиональных заболеваний кожи непосредственно в цеху на рабочем месте.

Причем во время тестирования обследуемый не испытывает неудобство и продолжает выполнять свои функциональные обязанности, что приводит к экономии 30 мин рабочего времени.

Формула изобретения

1.Устройство для определения резистентности кожи к щелочи, содержащее прозрачное основание с рабочей поверхностью, о т- личающееся тем, что, с целью сокращения времени определения, на рабочей поверхности основания выполнена прямоугольная выемка с предохранительными бортиками, расположенными по периметру выемки, а с противоположной стороны основания выполнен сквозной канал, сообщающийся с полостью выемки для введения раствора щелочи,

2,Устройство по п.1,отличающееся тем, что, с целью обеспечения надежной фиксации основания к поверхности кожи, с боковых сторон основания выполнено средство фиксации в виде браслета с замком.

/ /

Корректор Т.Палий

Изобретение относится к области медицины, а именно к доклинической диагностики профессиональных заболеваний кожи. Целью изобретения является повышение точности определения. Устройство для определения резистентности кожи к щелочи выполнено из прозрачного основания 1 и снабжено диагностической камерой 2 с предохранительным буртиком 3 и сквозным каналом 4 в центре. Для герметичной фиксации к коже устройство снабжено проушинами 5, к которым с помощью крючков 6 прикрепляется браслет, снабженный замком типа контактной ленты. 2 ил.
