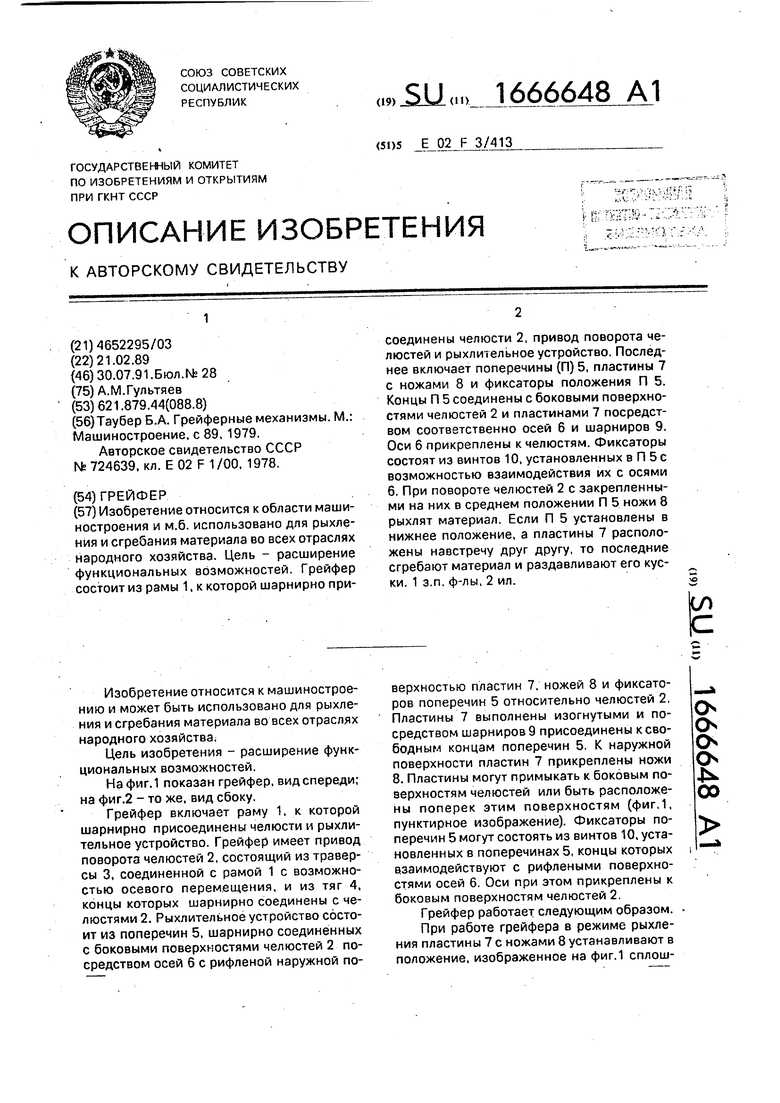

Грейфер Советский патент 1991 года по МПК E02F3/413

сл

С

Изобретение относится к области машиностроения и м.б. использовано для рыхления и сгребания материала во всех отраслях народного хозяйства. Цель - расширение функциональных возможностей. Грейфер состоит из рамы 1, к которой шарнирно присоединены челюсти 2, привод поворота челюстей и рыхлительное устройство. Последнее включает поперечины (П) 5, пластины 7 с ножами 8 и фиксаторы положения П 5. Концы П 5 соединены с боковыми поверхностями челюстей 2 и пластинами 7 посредством соответственно осей 6 и шарниров 9. Оси 6 прикреплены к челюстям. Фиксаторы состоят из винтов 10, установленных в П 5 с возможностью взаимодействия их с осями 6. При повороте челюстей 2 с закрепленными на них в среднем положении П 5 ножи 8 рыхлят материал. Если П 5 установлены в нижнее положение, а пластины 7 расположены навстречу друг другу, то последние сгребают материал и раздавливают его куски. 1 з.п.ф-лы, 2 ил.

Изобретение относится к машиностроению и может быть использовано для рыхления и сгребания материала во всех отраслях народного хозяйства.

Цель изобретения - расширение функциональных возможностей.

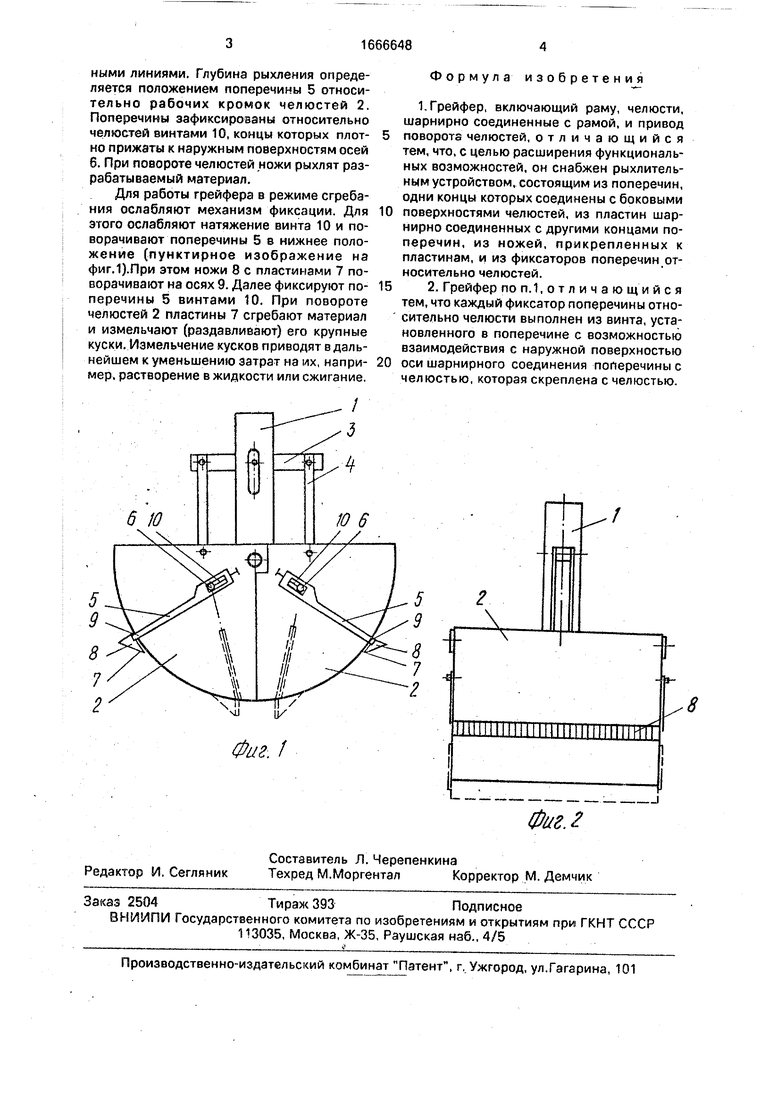

Нафиг.1 показан грейфер, вид спереди; на фиг.2 - то же, вид сбоку.

Грейфер включает раму 1, к которой шарнирно присоединены челюсти и рыхли- тельное устройство. Грейфер имеет привод поворота челюстей 2, состоящий из траверсы 3, соединенной с рамой 1 с возможностью осевого перемещения, и из тяг 4, концы которых шарнирно соединены с челюстями 2. Рыхлительное устройство состоит из поперечин 5, шарнирно соединенных с боковыми поверхностями челюстей 2 посредством осей 6 с рифленой наружной поверхностью пластин 7, ножей 8 и фиксаторов поперечин 5 относительно челюстей 2. Пластины 7 выполнены изогнутыми и посредством шарниров 9 присоединены к свободным концам поперечин 5. К наружной поверхности пластин 7 прикреплены ножи 8. Пластины могут примыкать к боковым поверхностям челюстей или быть расположены поперек этим поверхностям (фиг.1, пунктирное изображение). Фиксаторы поперечин 5 могут состоять из винтов 10, установленных в поперечинах 5, концы которых взаимодействуют с рифлеными поверхностями осей 6. Оси при этом прикреплены к боковым поверхностям челюстей 2.

Грейфер работает следующим образом.

При работе грейфера в режиме рыхления пластины 7 с ножами 8 устанавливают в положение, изображенное на фиг.1 сплошО

о

Os

о

-fcb

00

ными линиями. Глубина рыхления определяется положением поперечины 5 относительно рабочих кромок челюстей 2. Поперечины зафиксированы относительно челюстей винтами 10, концы которых плот- но прижаты к наружным поверхностям осей б. При повороте челюстей ножи рыхлят разрабатываемый материал.

Для работы грейфера в режиме сгребания ослабляют механизм фиксации. Для этого ослабляют натяжение винта 10 и поворачивают поперечины 5 в нижнее положение (пунктирное изображение на фиг. 1).При этом ножи 8 с пластинами 7 поворачивают на осях 9. Далее фиксируют по- перечины 5 винтами 10. При повороте челюстей 2 пластины 7 сгребают материал и измельчают (раздавливают) его крупные куски. Измельчение кусков приводят в дальнейшем к уменьшению затрат на их, напри- мер, растворение в жидкости или сжигание.

Формула изобретения

2. Грейфер по п.1,отличающийся тем, что каждый фиксатор поперечины относительно челюсти выполнен из винта, установленного в поперечине с возможностью взаимодействия с наружной поверхностью оси шарнирного соединения поперечины с челюстью, которая скреплена с челюстью.
