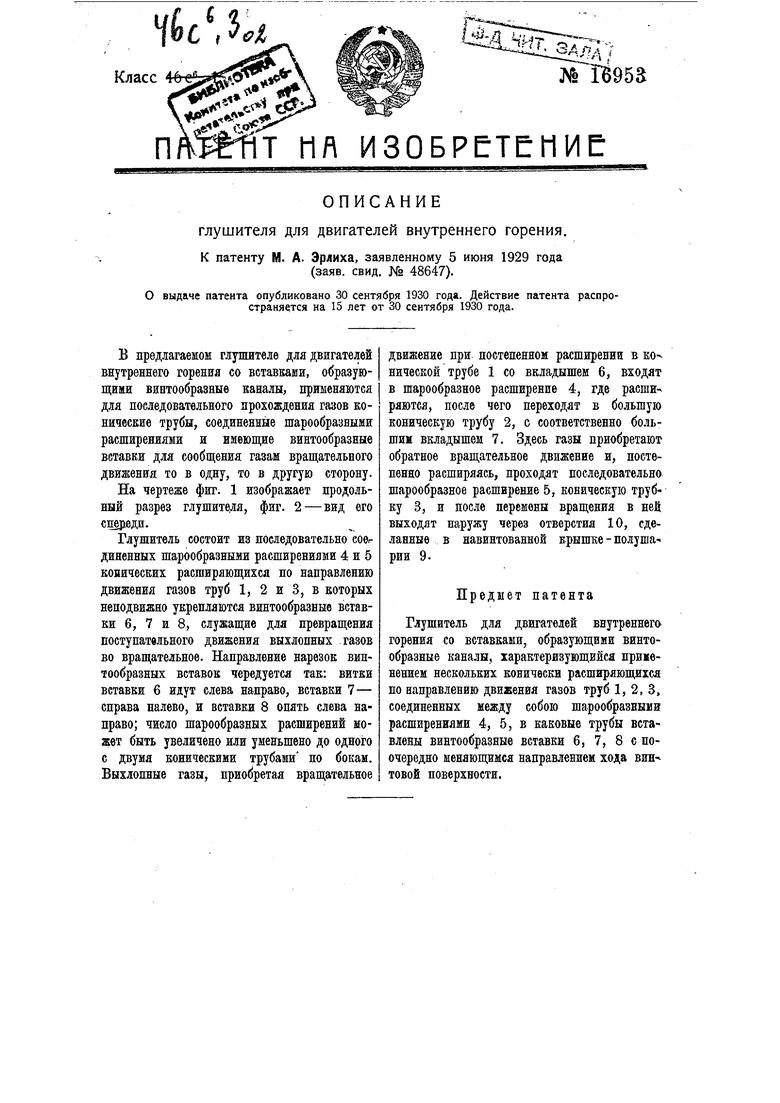

Глушитель для двигателя внутреннего горения Советский патент 1930 года по МПК F01N1/12

Б предлагаемом глушителе для двигателей внутреннего горения со вставками, образующими винтообразные каналы, применяются для последовательного прохождения газов конические трубы, соединенные шарообразными расширениями и имеюпще винтообразные вставки для сообщения газам вращательного движения то в одну, то в другую сторону.

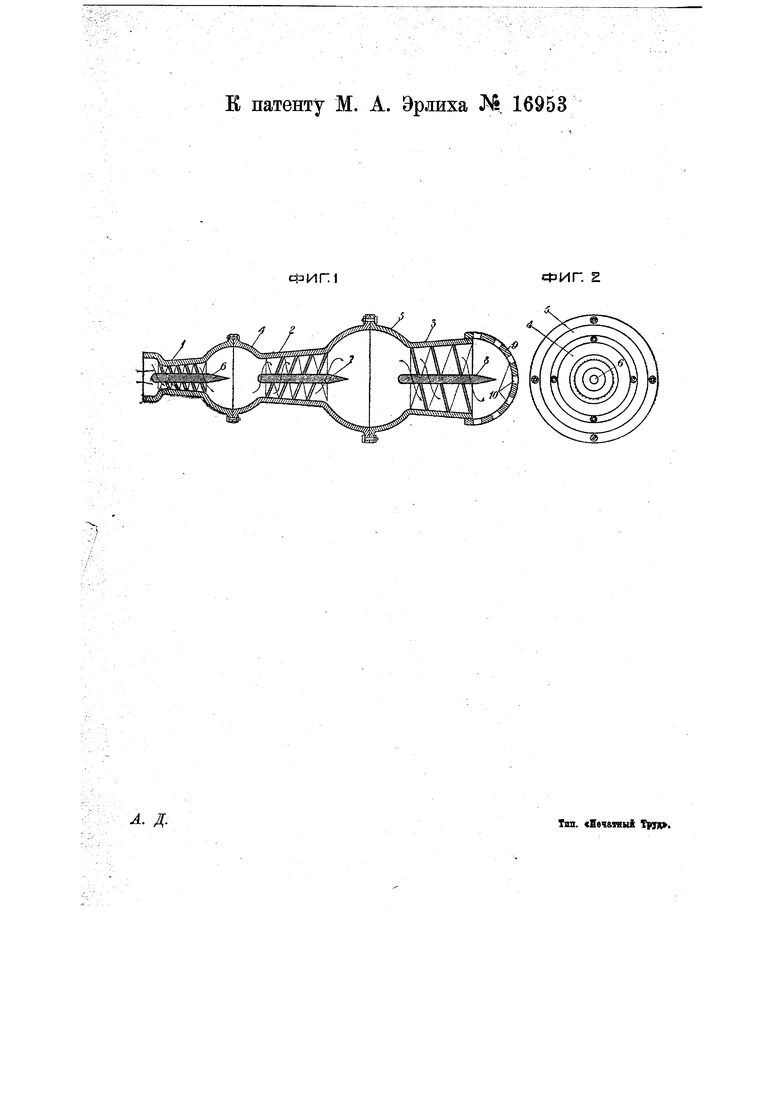

На чертеже фиг. 1 изображает продольный разрез глушитедя, фиг. 2 - вид его спереди.

Глушитель состоит из последовательно сое.диненных шарообразными расширениями 4 и 5 конических расширяющихся по направлению движения газов труб 1, 2 и 3, в которых неподвижно укрепляются винтообразные вставки 6, 7 и 8, служащие для превращения поступательного движения выхлопных -газов во вращательное. Направление нарезок винтообразных вставок чередуется так: витки вставки 6 идут слева направо, вставки 7- справа палево, и вставки 8 опять слева направо; число шарообразных расширений может быть увеличено или уменьшено до одного с двумя коническими трубами по бокам. Выхлопные газы, приобретая вращательное

движение при постепенном расширении в конической трубе 1 со вкладышем 6, входят в шарообразное расширение 4, где расширяются, после чего переходят в большую коническую трубу 2, с соответственно большим вкладышем 7. Здесь газы приобретают обратное вращательное движение и, постепенно расширяясь, проходят последовательно шарообразное расширение 5, коническую трубку 3, и после перемены вращения в ней выходят наружу через отверстия 10, сделанные в навинтованной крышке - полушарии 9.

Предмет патента

Глушитель для двигателей внутреннего горения со вставками, образующими винтообразные каналы, характеризующийся применением нескольких конически расширяющихся по направлению движения газов труб 1,2,3, соединенных между собою шарообразными расширениями 4, 5, в каковые трубы вставлены винтообразные вставки 6, 7, 8 с поочередно меняющимся направлением хода вин-, товой поверхности.
