Устройство для отбора и подготовки проб жидкости Советский патент 1991 года по МПК G01N1/10

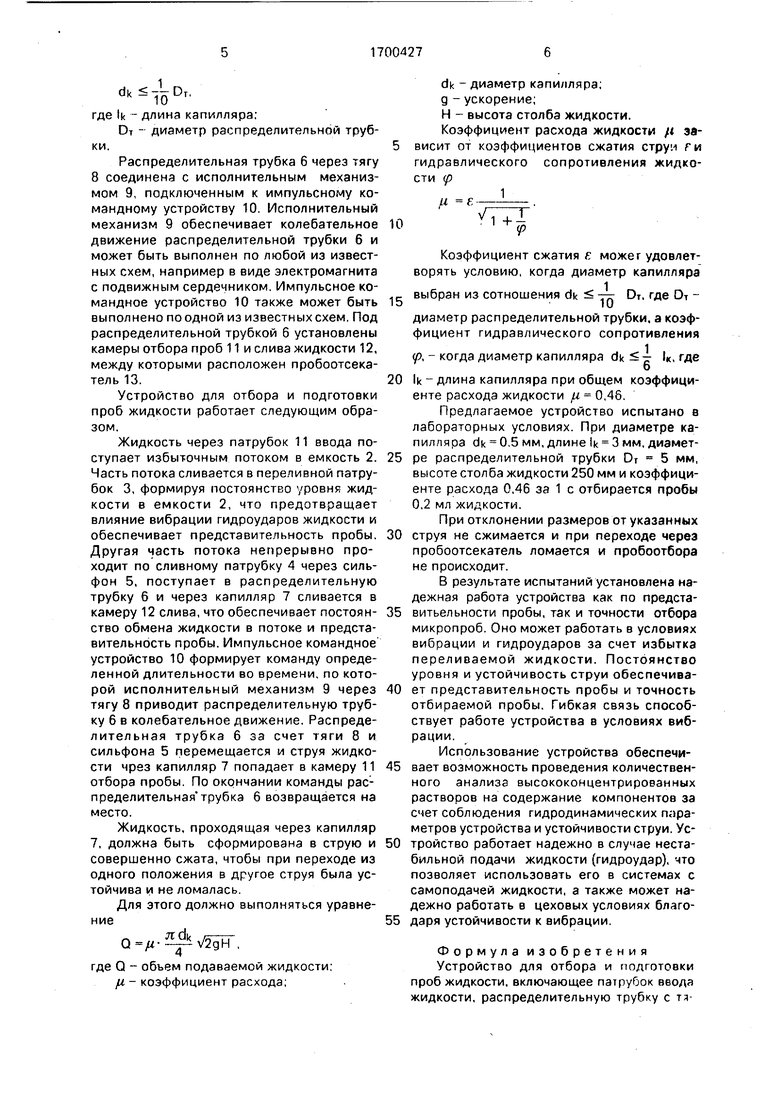

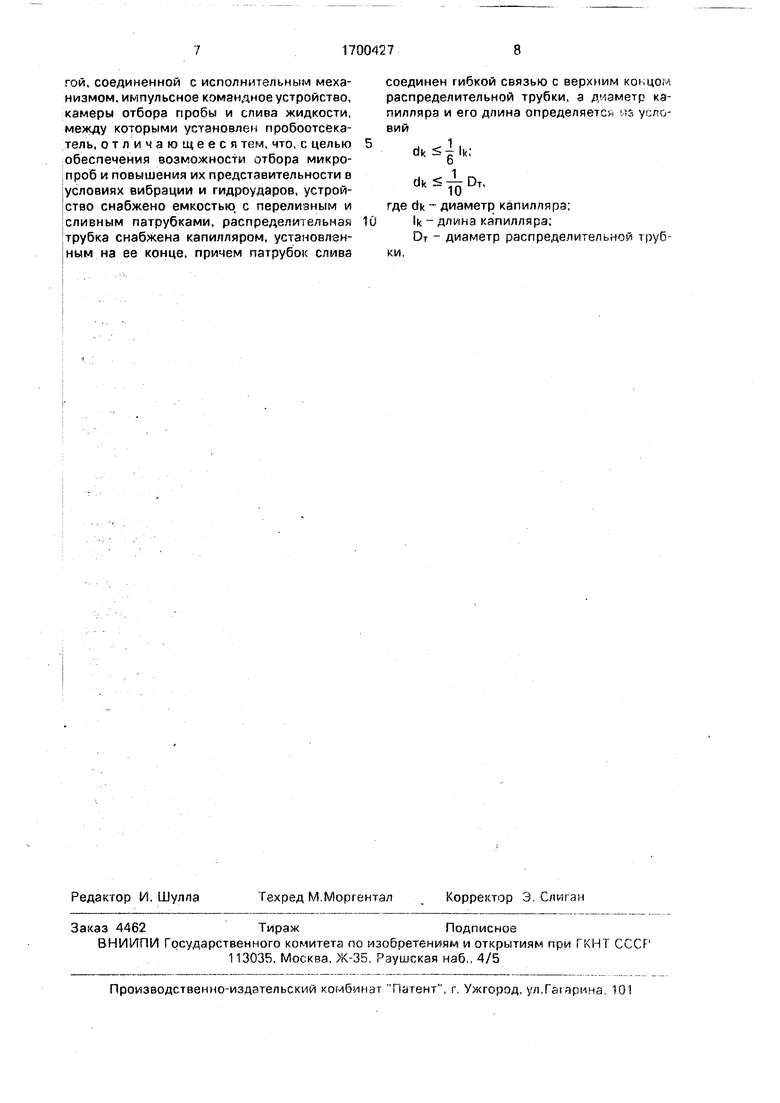

Изобретение относится к устройствам для автоматического отбора и подготовки проб жидкости для анализа и может быть использовано в автоматических устройствах для определения концентраций вещества в растворах химической, металлургической и других отраслях промышленности. Устройство позволяет получать предствительные ми ропробы анализируемой жидкости в условиях вибрации и гидроудара. Устройство содержит патрубок 1 ввода жидкости, емкость 2 с патрубком 3 перелива и патрубком 4 слива жидкости. Патрубок 4 присоединен сильфоном 5 с распределительной трубкой 6, на нижнем конце которой установлен капилляр 7. Диаметр капилляра dk выбран из условий: dK 1/6lk, dk 1/10Di, где Ik длина капилляра; DT - диаметр распределительной трубки. Распределительная трубка 7 через тягу 8 соединена с исполнительным механизмом 9, подключенным к импульсному командному устройству 10 Исполнительный механизм 9 обеспечивает колебательное движение распределительной трубки 6. Под распределительной трубкой 6 установлены камера 11 отбора проб и камера 12 слива жидкости, между которыми расположен пробоотсека- тель 13. 1 ил сл с r-k
