Многоэтажное здание теплицы Советский патент 1992 года по МПК E04H5/08

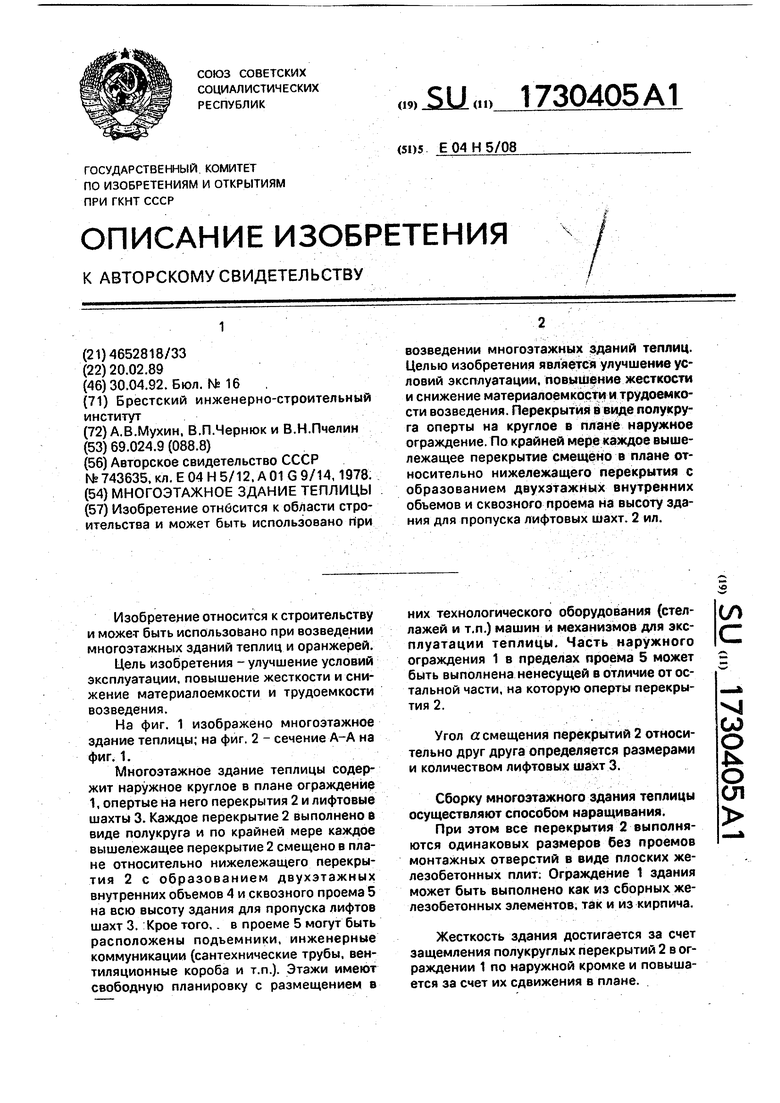

Изобретение относится к строительству и может быть использовано при возведении многоэтажных зданий теплиц и оранжерей.

Цель изобретения - улучшение условий эксплуатации, повышение жесткости и снижение материалоемкости и трудоемкости возведения.

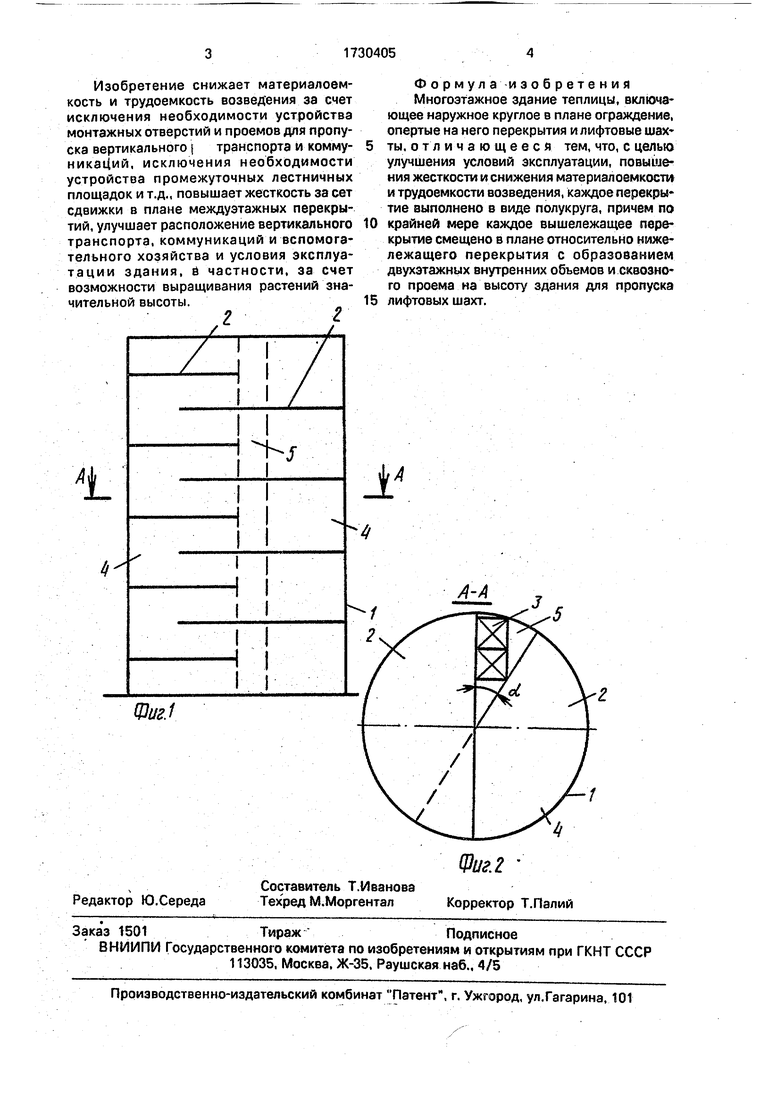

На фиг. 1 изображено многоэтажное здание теплицы; на фиг. 2 - сечение А-А на фиг. 1.

Многоэтажное здание теплицы содержит наружное круглое в плане ограждение 1, опертые на него перекрытия 2 и лифтовые шахты 3. Каждое перекрытие 2 выполнено в виде полукруга и по крайней мере каждое вышележащее перекрытие 2 смещено в плане относительно нижележащего перекрытия 2 с образованием двухэтажных внутренних объемов 4 и сквозного проема 5 на всю высоту здания для пропуска лифтов шахт 3. Крое того,. в проеме 5 могут быть расположены подъемники, инженерные коммуникации (сантехнические трубы, вентиляционные короба и т.п.). Этажи имеют свободную планировку с размещением в

них технологического оборудования (стеллажей и т.п.) машин и механизмов для эксплуатации теплицы. Часть наружного ограждения 1 в пределах проема 5 может быть выполнена ненесущей в отличие от остальной части, на которую оперты перекрытия 2.

Угол а смещения перекрытий 2 относительно друг друга определяется размерами и количеством лифтовых шахт 3.

Сборку многоэтажного здания теплицы осуществляют способом наращивания.

При этом все перекрытия 2 выполняются одинаковых размеров без проемов монтажных отверстий в виде плоских железобетонных плит. Ограждение 1 здания может быть выполнено как из сборных железобетонных элементов, так и из кирпича.

Жесткость здания достигается за счет защемления полукруглых перекрытий 2 в ограждении 1 по наружной кромке и повышается за счет их сдвижения в плане.

(Л

С

vi ы о $ь о ел

Изобретение снижает материалоемкость и трудоемкость возведения за счет исключения необходимости устройства монтажных отверстий и проемов для пропуска вертикального ( транспорта и коммуникаций, исключения необходимости устройства промежуточных лестничных площадок и т.д., повышает жесткость за сет сдвижки в плане междуэтажных перекрытий, улучшает расположение вертикального транспорта, коммуникаций и вспомогательного хозяйства и условия эксплуатации здания, 6 частности, за счет возможности выращивания растений значительной высоты.

АI

0

S

Формула изобретения Многоэтажное здание теплицы, включающее наружное круглое в плане ограждение, опертые на него перекрытия и лифтовые шах ты, отличающееся тем, что, с целью улучшения условий эксплуатации, повышения жесткости и снижения материалоемкости и трудоемкости возведения, каждое перекрытие выполнено в виде полукруга, причем по крайней мере каждое вышележащее перекрытие смещено в плане относительно нижележащего перекрытия с образованием двухэтажных внутренних объемов и сквозного проема на высоту здания для пропуска лифтовых шахт.

Изобретение отнбсится к области строительства и может быть использовано при возведении многоэтажных зданий теплиц. Целью изобретения является улучшение условий эксплуатации, повышение жесткости и снижение материалоемкости и трудоемкости возведения. Перекрытия в виде полукруга оперты на круглое в плане наружное ограждение. По крайней мере каждое вышележащее перекрытие смещено в плане относительно нижележащего перекрытия с образованием двухэтажных внутренних объемов и сквозного проема на высоту здания для пропуска лифтовых шахт. 2 ил.

Шиг.1

А-А
