Способ изготовления криогенного сосуда Советский патент 1992 года по МПК F17C3/00

Изобретение относится к криогенной технике, а именно к способам изготовления сосудов для хранения и транспортирования криогенных жидкостей.

Целью изобретения является повышение качества за счет повышения эффективности поглотителя.

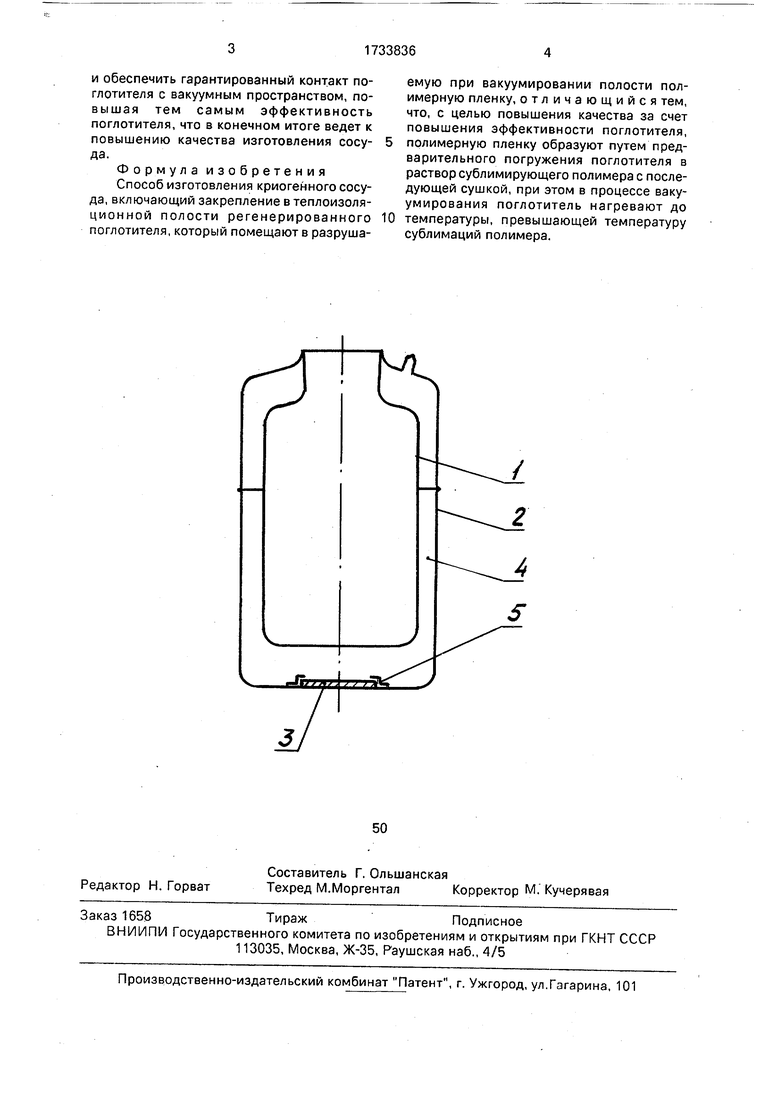

На чертеже представлена схема осуществления способа.

Изготавливают отдельно внутренний сосуд 1, наружный кожух 2 и поглотитель 3. В качестве последнего может использоваться пластина из спеченного титанового порошка, Поглотитель подвергается дегазации в вакууме 0,133 кПа (1 10 мм рт.ст) при 800-900°С. После охлаждения регенерированный поглотитель покрывается полимерной пленкой путем погружения в емкость с 1%-ным раствором сополимера БМК-5 ОСТ 6-01-26-75 в растворителе Р-5 ГОСТ 7827-74 с последующей сушкой в нормальных условиях, в результате чего на поверхности поглотителя образуется полимерная пленка, защищающая поглотитель от атмосферных воздействий. Поглотитель закрепляется в теплоизоляционной полости 4 на внутренней поверхности наружного кожуха или на внешней поверхности внутреннего сосуда, например с помощью прижима 5. Производят сборку наружного кожуха с внутренним сосудом, затем вакуумируют образованную между ними теплоизоляционную полость 4 с прогревом зоны установки поглотителя выше температуры сублимации полимерной пленки, т. е. 350- 450°С. Происходит деструкция полимерной пленки, и поверхность поглотителя сообщается с теплоизоляционной полостью изделия.

Предлагаемое техническое решение позволяет защитить поглотитель от атмосферных воздействий в процессе сборки изделия

VJ

СО

со

00

со (

и обеспечить гарантированный контакт поглотителя с вакуумным пространством, повышая тем самым эффективность поглотителя, что в конечном итоге ведет к повышению качества изготовления сосуда.

Формула изобретения Способ изготовления криогенного сосуда, включающий закрепление в теплоизоляционной полости регенерированного поглотителя, который помещают в разруша0

емую при вакуумировании полости полимерную пленку, отличающийся тем, что, с целью повышения качества за счет повышения эффективности поглотителя, полимерную пленку образуют путем предварительного погружения поглотителя в раствор сублимирующего полимера с последующей сушкой, при этом в процессе ваку- умирования поглотитель нагревают до температуры, превышающей температуру сублимаций полимера.

Изобретение относится к криогенной технике, а именно к способам изготовления сосудов для хранения и транспортирования криогенных жидкостей. Целью изобретения является повышение качества изготовления сосуда за счет повышения эффективности поглотителя. Способ изготовления криогенного сосуда заключается в закреплении в теплоизоляционной полости регенерированного поглотителя, помещенного в полимерную пленку, которую образуют непосредственно на поверхности поглотителя путем погружения его в раствор сублимирующего полимера с последующей сушкой, а разрушение пленки производят в процессе вакуумирования теплоизоляционной полости путем нагрева поглотителя выше температуры сублимации полимера. 1 ил.

f 2

4 S
