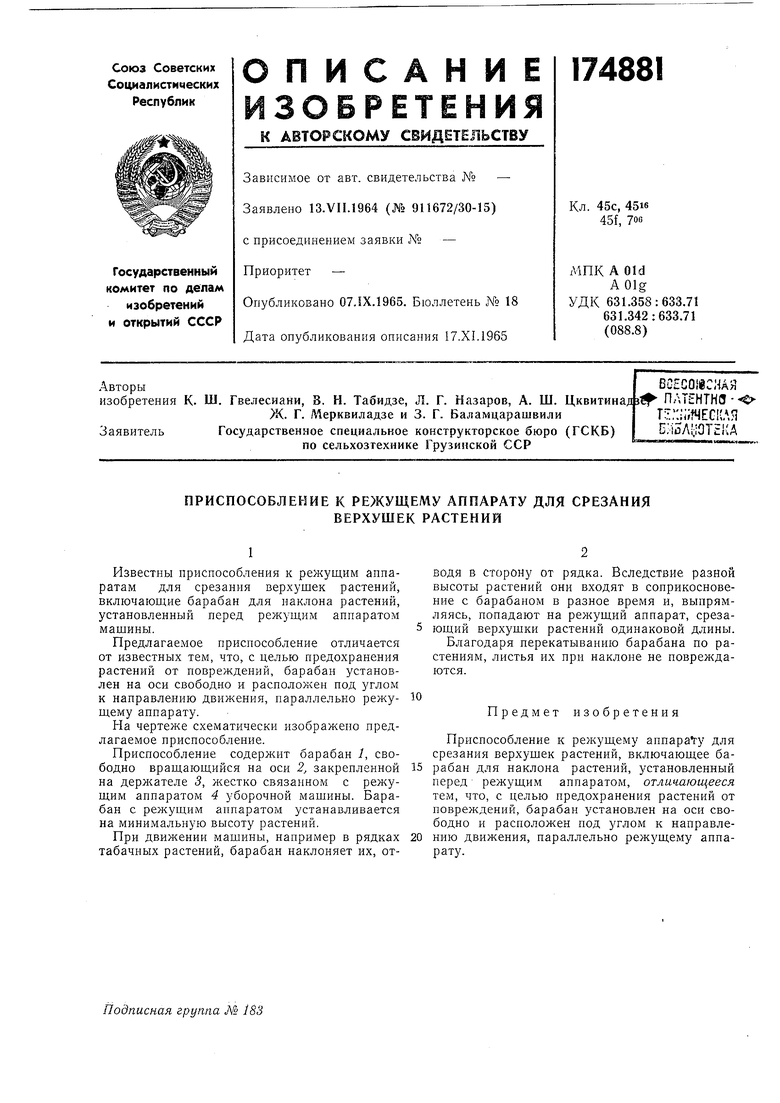

ПРИСПОСОБЛЕНИЕ К РЕЖУЩЕМУ АППАРАТУ ДЛЯ СРЕЗАНИЯ Советский патент 1965 года по МПК A01D45/00 A01D45/16 A01D57/02

Известны приспособления к режущим аппаратам для срезания верхушек растений, включающие барабан для наклона растений, установленный перед режущим аппаратом машины.

Предлагаемое приспособление отличается от известных тем, что, с целью предохранения растений от повреждений, барабан установлен на оси свободно и расположен под углом к направлепию движения, параллельно режущему аппарату.

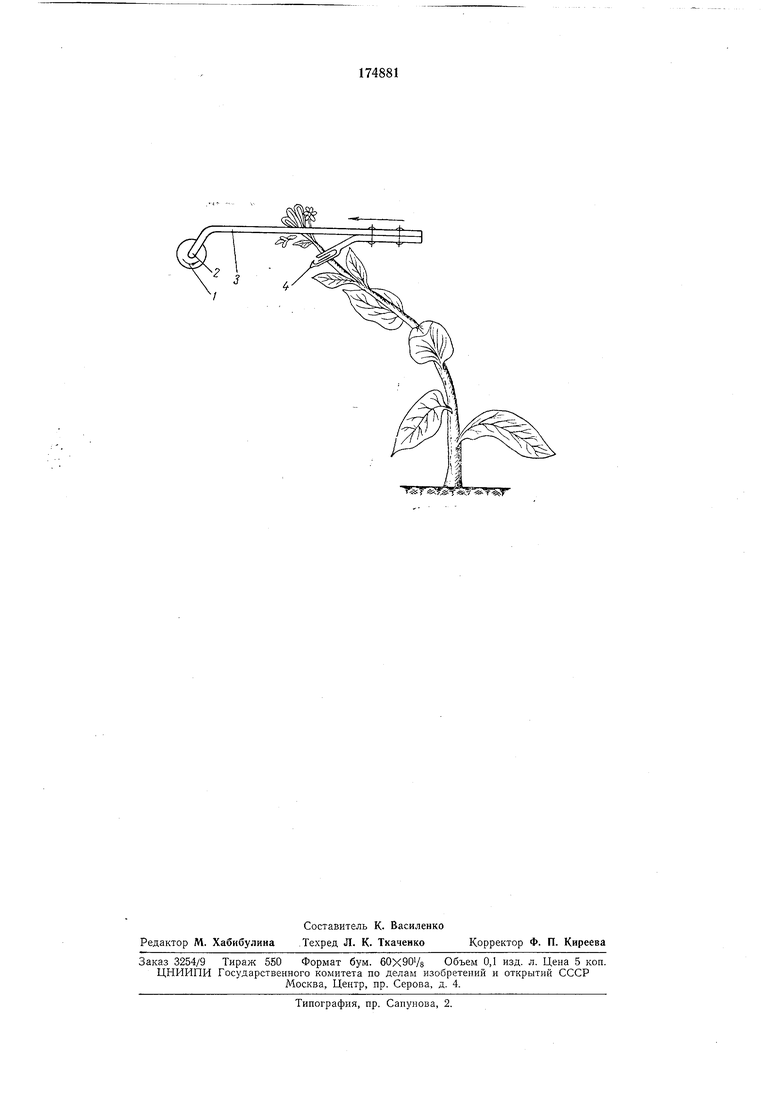

На чертеже схематически изображено предлагаемое приспособление.

Приспособление содержит барабан 1, свободно вращающийся на оси 2, закрепленной на держателе 5, жестко связанном с режущим аппаратом 4 уборочной машины. Барабан с режущим аппаратом устанавливается на минимальную высоту растений.

При движении машины, например в рядках табачных растений, барабан наклоняет их, отводя в сторону от рядка. Вследствие разной высоты растений они входят в соприкосновение с барабаном в разное время и, выпрямляясь, попадают на режущий аппарат, срезающий верхушки растений одинаковой длины. Благодаря перекатыванию барабана по растениям, листья их при наклоне не повреждаются.

10

Предмет изобретения

Приспособление к режущему аппара гу для срезания верхушек растений, включающее барабан для наклона растений, установленный перед режущим аппаратом, отличающееся тем, что, с целью предохранения растений от повреждений, барабан установлен на оси свободно и расположен под углом к направлению движения, параллельно режущему аппарату.
