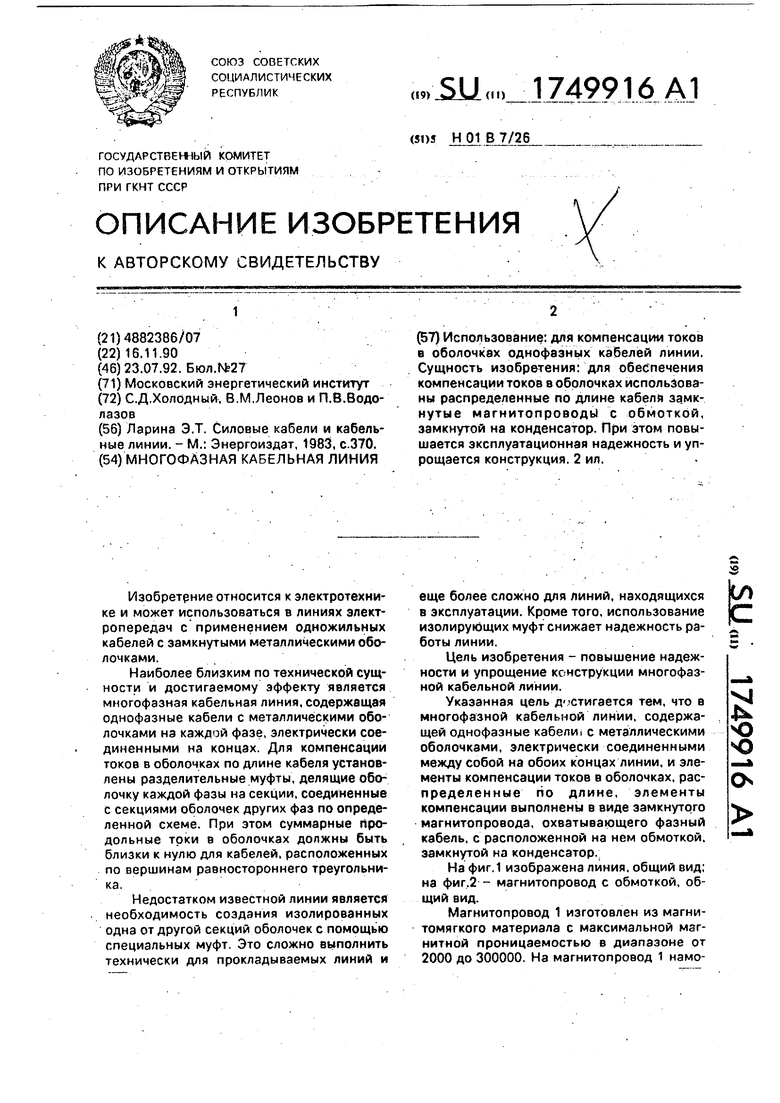

Многофазная кабельная линия Советский патент 1992 года по МПК H01B7/26

Изобретение относится к электротехнике и может использоваться в линиях электропередач с применением одножильных кабелей с замкнутыми металлическими оболочками.

Наиболее близким по технической сущности и достигаемому эффекту является многофазная кабельная линия, содержащая однофазные кабели с металлическими оболочками на каждой фазе, электрически соединенными на концах. Для компенсации токов в оболочках по длине кабеля установлены разделительные муфты, делящие оболочку каждой фазы на секции, соединенные с секциями оболочек других фаз по определенной схеме. При этом суммарные продольные токи в оболочках должны быть близки к нулю для кабелей, расположенных по вершинам равностороннего треугольника.

Недостатком известной линии является необходимость создания изолированных одна от другой секций оболочек с помощью специальных муфт. Это сложно выполнить технически для прокладываемых линий и

еще более сложно для линий, находящихся в эксплуатации. Кроме того, использование изолирующих муфт снижает надежность работы линии.

Цель изобретения - повышение надежности и упрощение конструкции многофазной кабельной линии.

Указанная цель Д стигается тем, что в многофазной кабельной линии, содержащей однофазные кабели i с металлическими оболочками, электрически соединенными между собой на обоих концах линии, и элементы компенсации токов в оболочках, рас- пределенные по длине, элементы компенсации выполнены в виде замкнутого магнитопровода, охватывающего фазный кабель, с расположенной на нем обмоткой, замкнутой на конденсатор.

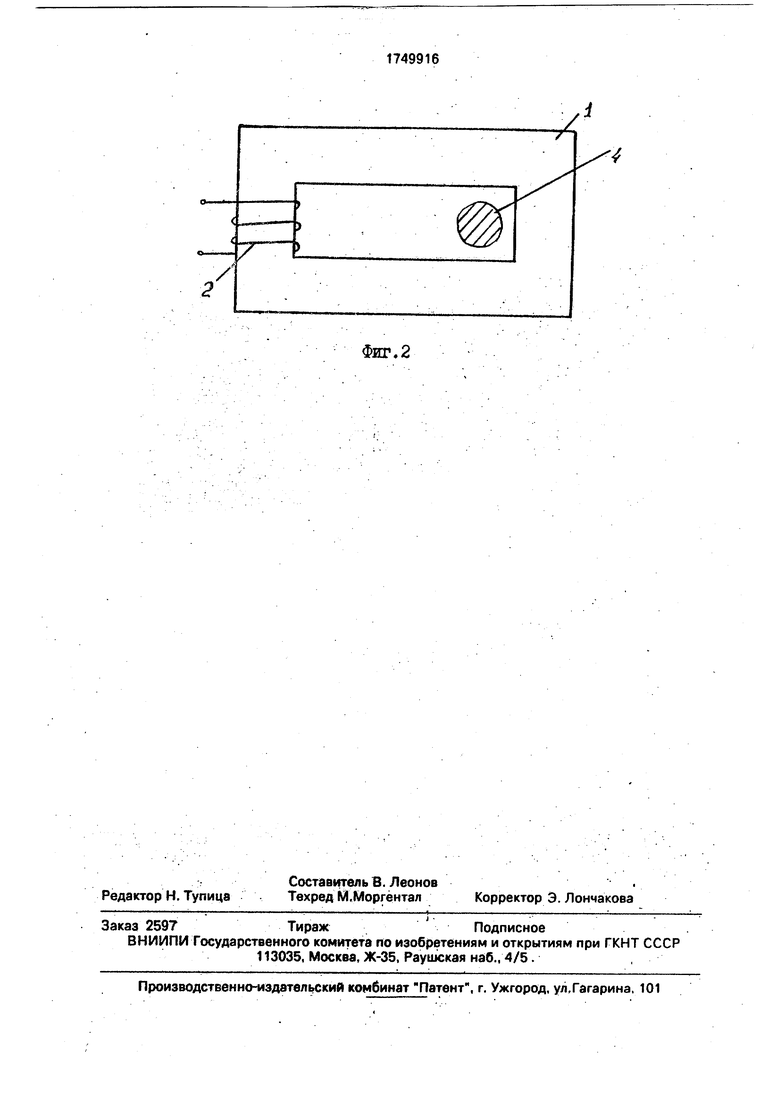

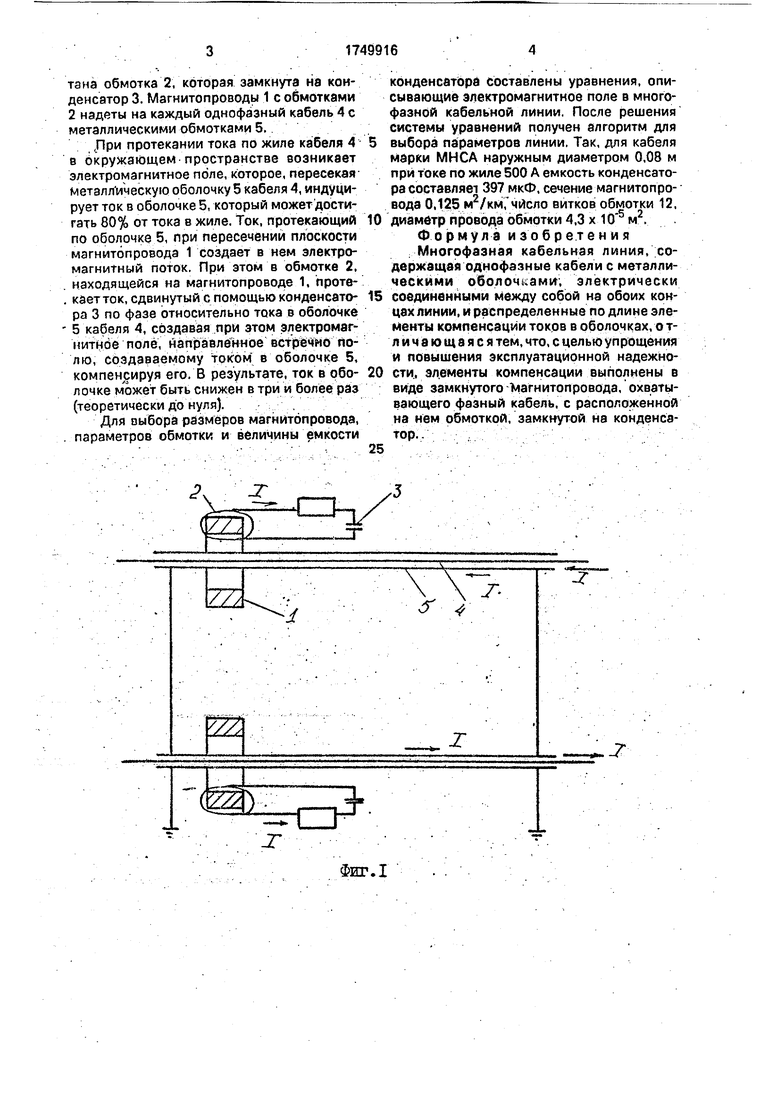

На фиг.1 изображена линия, общий вид; на фиг.2 - магнитопровод с обмоткой, общий вид.

Магнитопровод 1 изготовлен из магни- томягкого материала с максимальной мзг- нитной проницаемостью в диапазоне от 2000 до 300000. На магнитопровод 1 намо$

ю сь

тана обмотка 2, которая замкнута на конденсатор 3. Магнитопроводы 1 с обмотками 2 надеты на каждый однофазный кабель 4 с металлическими обмотками 5.

,При протекании тока по жиле кабеля 4 в окружающем пространстве возникает электромагнитное поле, которое, пересекая металлическую оболочку 5 кабеля 4, индуцирует ток в оболочке 5, который может достигать 80% от тока в жиле. Ток, протекающий по оболочке 5, при пересечении плоскости магнитопровода 1 создает в нем электромагнитный поток. При этом в обмотке 2, находящейся на магнитопроводе 1, проте- . каетток, сдвинутый с помощью конденсатора 3 по фазе относительно тока в оболочке - 5 кабеля 4, создавая при этом электромагнитное поле, направленное встречно полю, создаваемому током в оболочке 5, компенсируя его. В результате, ток в оболочке может быть снижен в три и более раз (теоретически до нуля).

Для выбора размеров магнитопровода, параметров обмотки и величины емкости

конденсатора составлены уравнения, описывающие электромагнитное поле в много- Фазной кабельной линии. После решения системы уравнений получен алгоритм для

выбора параметров линии. Так, для кабеля марки МНСА наружным диаметром 0,08 м при токе по жиле 500 А емкость конденсатора составляв 397 мкФ, сечение магнитопровода 0,125 м2/км,чйсло витков обмотки 12,

диамбтр провода обмотки 4,3 х 10 м2. Формула изобретения Многофазная кабельная линия, содержащая однофазные кабели с металлическими оболочками, электрически

соединенными между собой на обоих концах линии, и распределенные по длине элементы компенсации токов в оболочках, отличающаяся тем, что, с целью упрощения и повышения эксплуатационной надежности, элементы компенсации выполнены в виде замкнутого Магнитопровода, охватывающего фазный кабель, с расположенной на нем обмоткой, замкнутой на конденсатор..

Использование: для компенсации токов в оболочках однофазных кабелей линии. Сущность изобретения: для обеспечения компенсации токов в оболочках использованы распределенные по длине кабели замкнутые магнитопроводЫ с обмоткой, замкнутой на конденсатор. При этом повышается эксплуатационная надежность и упрощается конструкция. 2 ил.

&Z

Фит.1

Т-г

X

.7

7

Фиг. 2
