Кабельный ввод Советский патент 1992 года по МПК H02G3/22

1

(21)4741626/07 (22) 27.06.89 (46)30.09.92. Бюл. №36

(71)Производственное объединение Укрэ- лектроаппарат

(72)С.В.Ойфман, А.Г.Гайсис и Я В.Розенб- лит

(56) 1. Авторское свидетельство СССР М 1288760, кл. Н 01 В 17/26, 1984.

2.Авторское свидетельство СССР № 1314391, кл. Н 01 В 17/26,1984.

3.Авторское свидетельство СССР № 1348932, кл Н 01 В 17/26,1985.

4.Монтаж силового электрооборудования,/Под редакцией Б.А.Делибаша М Энергия, 1975, с.80 рис 13 - 5.

(54) КАБЕЛЬНЫЙ ВВОД (57) Изобретение относится к области электротехники и может быть использовано в электрических устройствах. Сущность: кабельный ввод содержит уплотнительную шайбу 1, зажатую между фланцем 6 и корпусом 3. При прохождении кабеля 5 через шайбу 1 тонкая ее кромка со стороны переменного сечения обжимает кабель. В результате использования изобретения повышается монтажная готовность 1 ил

и

ел

00 ON GJ

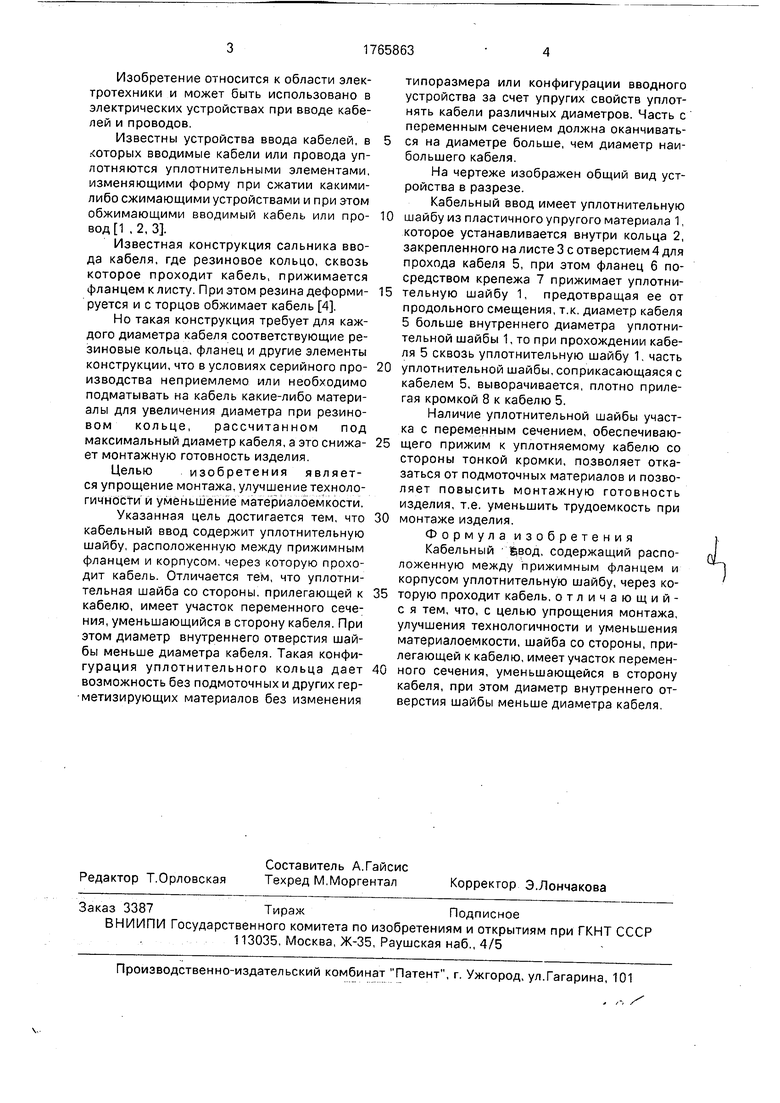

Изобретение относится к области электротехники и может быть использовано в электрических устройствах при вводе кабелей и проводов.

Известны устройства ввода кабелей, в .которых вводимые кабели или провода уплотняются уплотнительными элементами, изменяющими форму при сжатии какими- либо сжимающими устройствами и при атом обжимающими вводимый кабель или про- вод 1 , 2, 3.

Известная конструкция сальника ввода кабеля, где резиновое кольцо, сквозь которое проходит кабель, прижимается фланцем к листу. При этом резина деформи- руется и с торцов обжимает кабель 4.

Но такая конструкция требует для каждого диаметра кабеля соответствующие резиновые кольца, фланец и другие элементы конструкции, что в условиях серийного про- изводства неприемлемо или необходимо подматывать на кабель какие-либо материалы для увеличения диаметра при резиновом кольце, рассчитанном под максимальный диаметр кабеля, а это снижа- ет монтажную готовность изделия.

Цельюизобретения является упрощение монтажа, улучшение технологичности и уменьшение материалоемкости.

Указанная цель достигается тем, что кабельный ввод содержит уплотнительную шайбу, расположенную между прижимным фланцем и корпусом, через которую проходит кабель. Отличается тем, что уплотни- тельная шайба со стороны, прилегающей к кабелю, имеет участок переменного сечения, уменьшающийся в сторону кабеля. При этом диаметр внутреннего отверстия шайбы меньше диаметра кабеля. Такая конфигурация уплотнительного кольца дает возможность без подметочных и других герметизирующих материалов без изменения

типоразмера или конфигурации вводного устройства за счет упругих свойств уплотнять кабели различных диаметров. Часть с переменным сечением должна оканчиваться на диаметре больше, чем диаметр наибольшего кабеля.

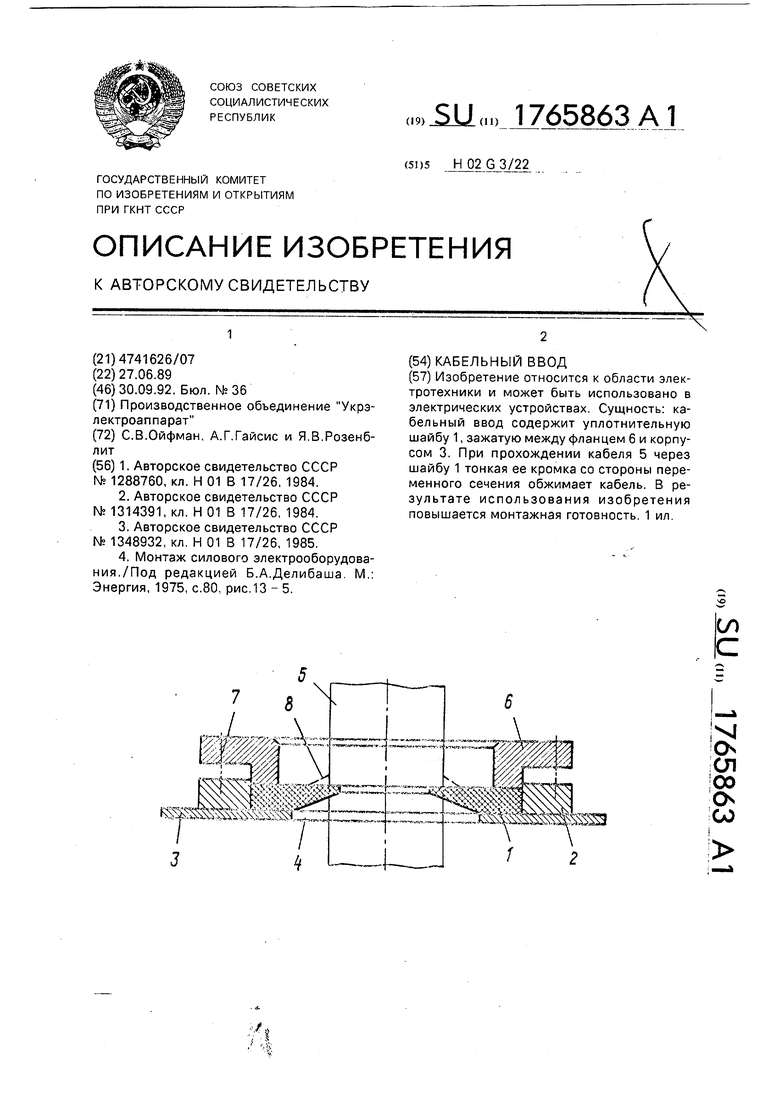

На чертеже изображен общий вид устройства в разрезе.

Кабельный ввод имеет уплотнительную шайбу из пластичного упругого материала 1, которое устанавливается внутри кольца 2, закрепленного на листе 3 с отверстием 4 для прохода кабеля 5, при этом фланец 6 посредством крепежа 7 прижимает уплотнительную шайбу 1, предотвращая ее от продольного смещения, т.к. диаметр кабеля 5 больше внутреннего диаметра уплотни- тельной шайбы 1, то при прохождении кабеля 5 сквозь уплотнительную шайбу 1, часть уплотнительной шайбы, соприкасающаяся с кабелем 5, выворачивается, плотно прилегая кромкой 8 к кабелю 5.

Наличие уплотнительной шайбы участка с переменным сечением, обеспечивающего прижим к уплотняемому кабелю со стороны тонкой кромки, позволяет отказаться от подмоточных материалов и позволяет повысить монтажную готовность изделия, т.е. уменьшить трудоемкость при монтаже изделия.

Формула изобретения

Кабельный бвод, содержащий расположенную между прижимным фланцем и корпусом уплотнительную шайбу, через которую проходит кабель, отличающий- с я тем, что, с целью упрощения монтажа, улучшения технологичности и уменьшения материалоемкости, шайба со стороны, прилегающей к кабелю, имеет участок переменного сечения, уменьшающейся в сторону кабеля, при этом диаметр внутреннего отверстия шайбы меньше диаметра кабеля.
