ПЕРЕДВИЖНАЯ УСТАНОВКА ДЛЯ ОТТАИВАНИЯ ГРУНТА

Известны передвижные установки для оттаивания грунта дымовыми газами, включающие отопительное устройство и изолированную газопроводящую сеть.

Однако известные установки не могут обогревать большие площади, так как невозмол но получить равномерный прогрев грунта.

Описываемое изобретение позволяет устранить этот недостаток. Для этого газопроводящая сеть выполнена из перфорированных труб, соединенных между собой общим коллектором, к которому подключен газоотвод отопительного устройства, снабженного вентилятором.

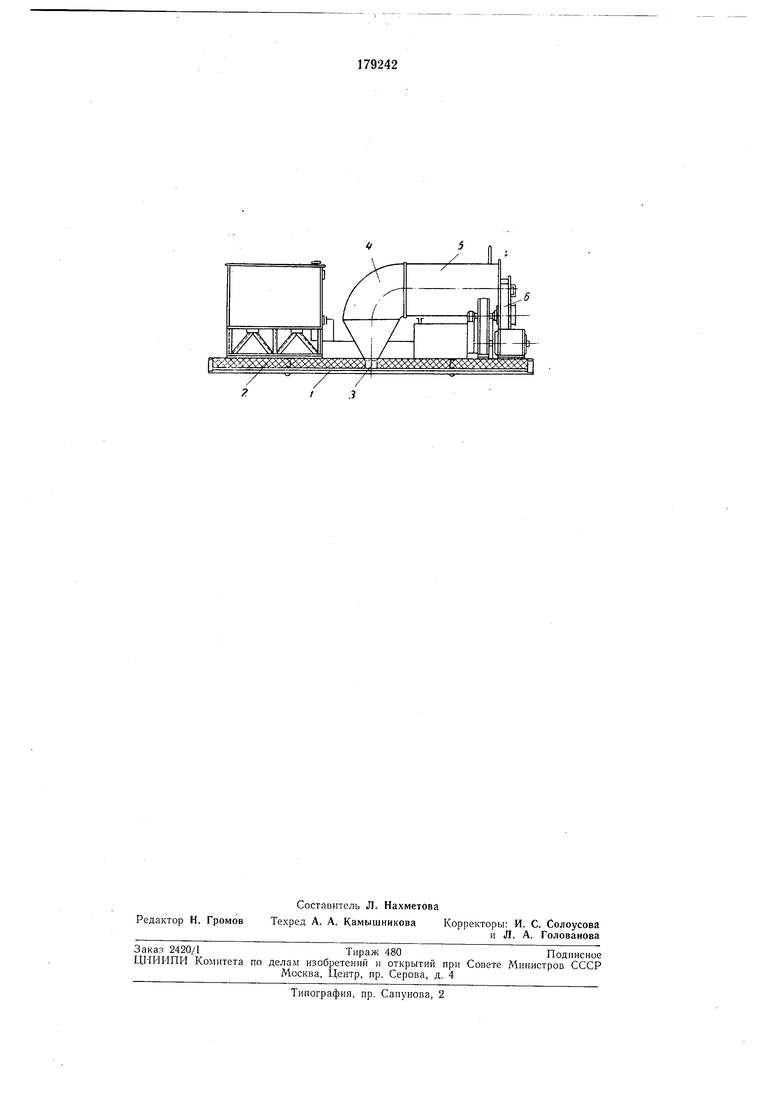

На чертеже изображен общий вид установки.

Газопроводящая сеть установки выполнена в виде перфорированных труб 1, покрытых сверху слоем изоляции 2 и соединенных между собой общим коллектором 3. К коллектору подключен газоотвод 4 отопительного устройства 5, снабженного вентилятором 6.

Образовавшиеся в результате сжигания топлива дымовые газы, смешиваясь с воздухом, поступают по газоотводу в общий коллектор и в перфорированные трубы.

Из труб газы выдуваются перпендикулярно поверхности грунта, который благодаря этому быстро размораживается, а затем нагревается до необходимой температуры.

10

Предмет изобретения

Передвижная установка для оттаивания грунта дымовыми газами, включающая отопительное устройство и изолированную газопроводящую сеть, отличающаяся тем, что, с целью возможности одновременного обогрева больших площадей, газопроводящая сеть образована из перфорированных труб, соединенных между собой общим коллектором, к котору подключен газоотвод отопительного устройства, снабженного вентилятором.
