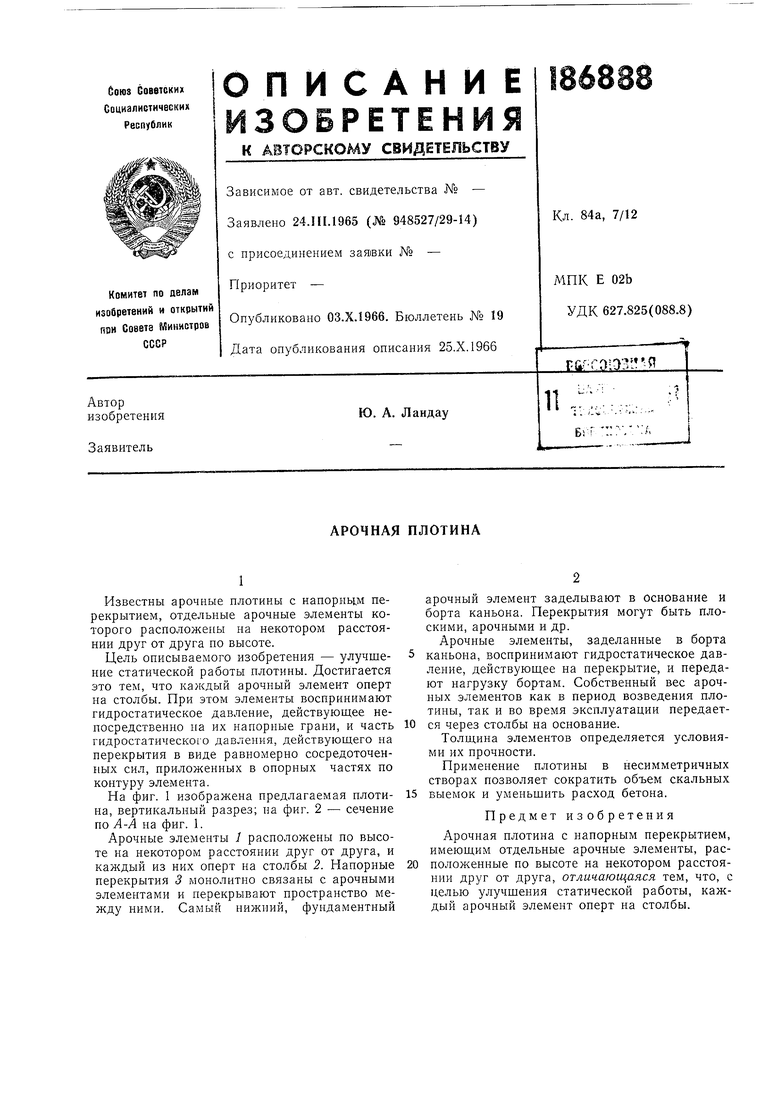

Известны арочные плотины с напорньщ перекрытием, отдельные арочные элементы которого расположены на некотором расстоянии друг от друга по высоте.
Цель описываемого изобретения - улучшение статической работы плотины. Достигается это тем, что каждый арочный элемент оперт на столбы. При этом элементы воспринимают гидростатическое давление, действующее непосредственно на их напорные грани, и часть гидростатическо1о давления, действующего на перекрытия в виде равномерно сосредоточенных сил, приложенных в опорных частях по контуру элемента.

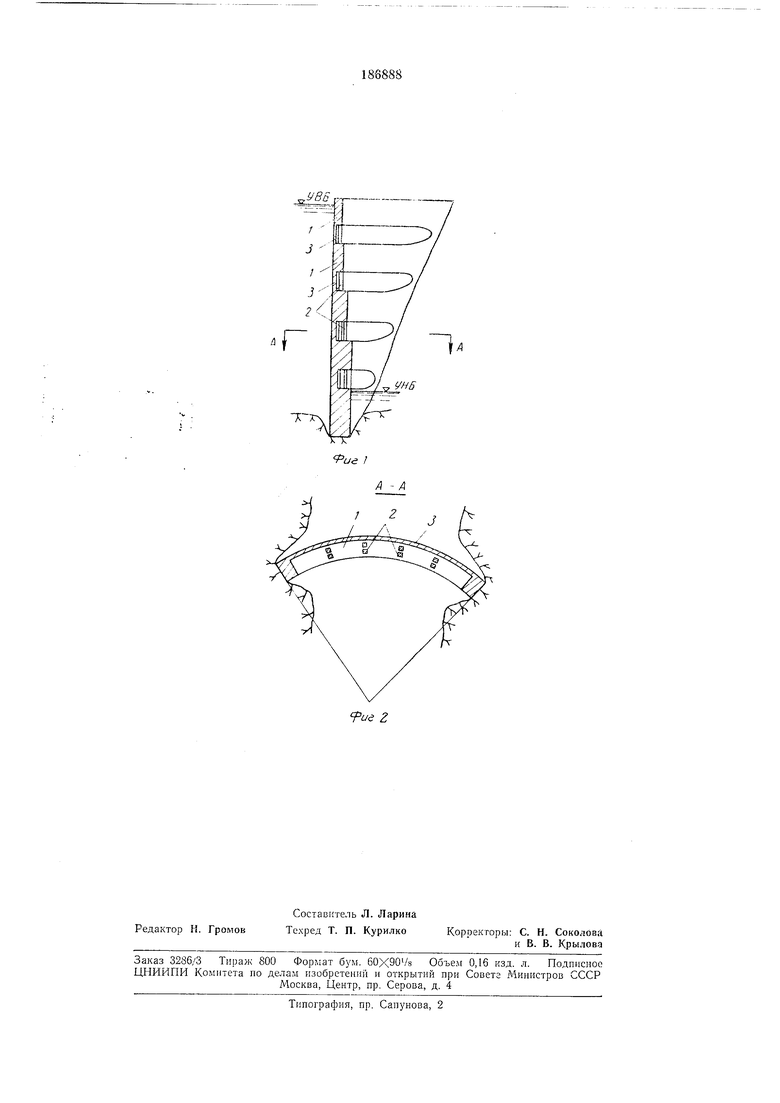

На фиг. 1 изображена предлагаемая плотина, вертикальный разрез; на фиг. 2 - сечение по А-А на фиг. 1.
Арочные элементы 1 расположены по высоте на некотором расстоянии друг от друга, и из них оперт на столбы 2. Напорные перекрытия 3 монолитно связаны с арочными элементами и перекрывают пространство между ними. Самый нижний, фундаментный
арочный элемент заделывают в основание и борта каньона. Перекрытия могут быть плоскими, арочными и др. Арочные элементы, заделанные в борта
каньона, воспринимают гидростатическое давление, действующее на перекрытие, и передают нагрузку бортам. Собственный вес арочных элементов как в период возведения плотины, так и во время эксплуатации передается через столбы на основание.
Толщина элементов определяется условиями их прочности.
Применение плотины в несимметричных створах позволяет сократить объем скальных
выемок и уменьшить расход бетона.
Предмет изобретения
Арочная плотина с напорным перекрытием, имеющим отдельные арочные элементы, расположенные по высоте на некотором расстоянии друг от друга, отличающаяся тем, что, с целью улучшения статической работы, каждый арочный элемент оперт на столбы.
