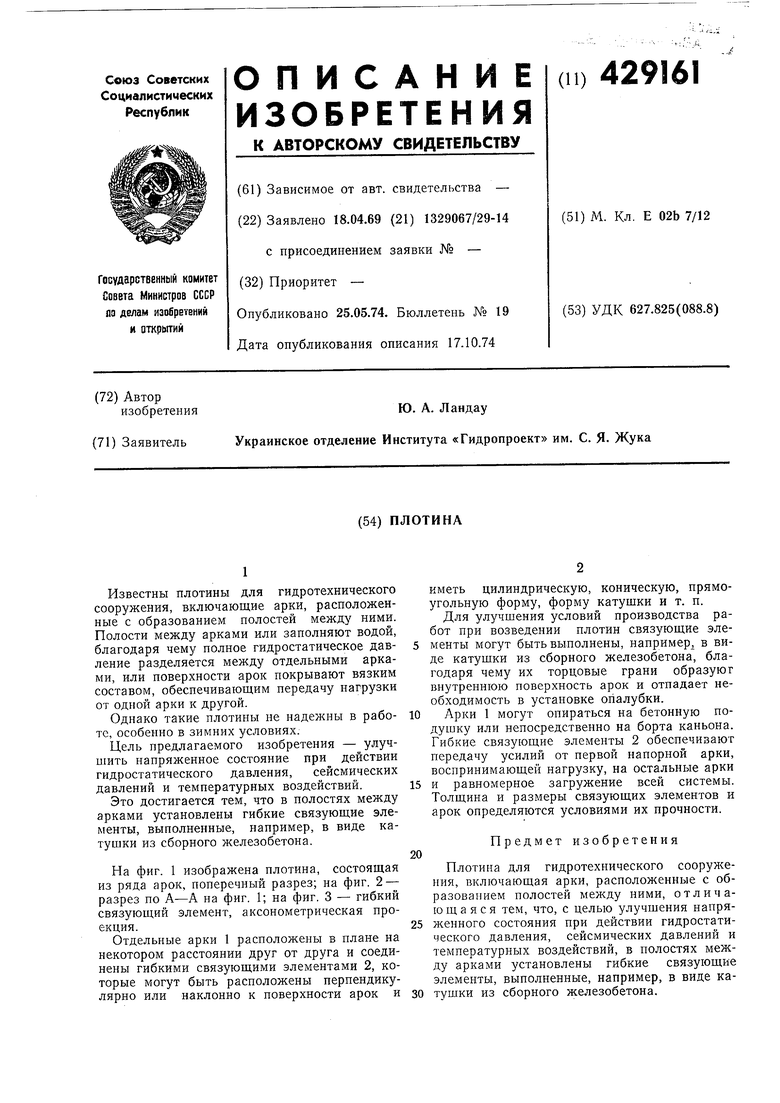

ПЛОТИНА Советский патент 1974 года по МПК E02B7/12

1

Известны плотины для гидротехнического сооружения, включающие арки, расположенные с образованием полостей между ними. Полости между арками или заполняют водой, благодаря чему полное гидростатическое давление разделяется между отдельными арками, или поверхности арок покрывают вязким составом, обеспечивающим передачу нагрузки от одной арки к другой.

Однако такие плотины не надежны в работе, особенно в зимних условиях.

Цель предлагаемого изобретения - улучшить напряженное состояние при действии гидростатического давления, сейсмических давлений и температурных воздействий.

Это достигается тем, что в полостях между арками установлены гибкие связующие элементы, выполненные, например, в виде катушки из сборного железобетона.

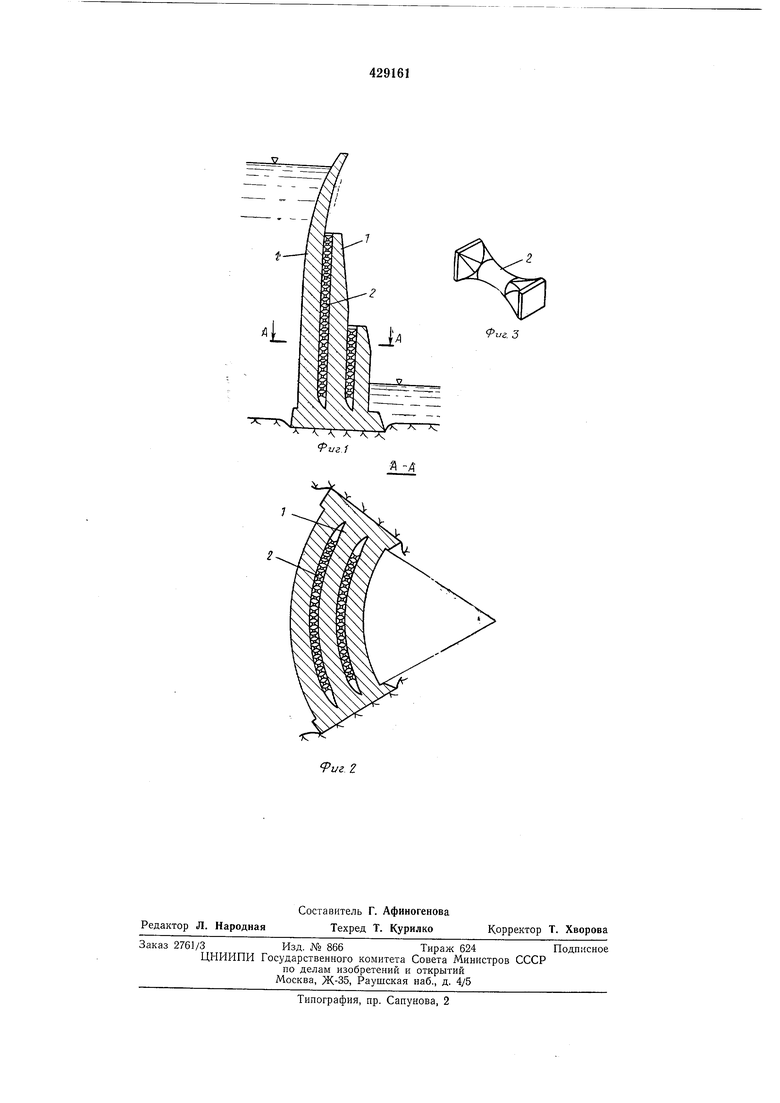

На фиг. 1 изображена плотина, состоящая из ряда арок, поперечный разрез; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - гибкий связующий элемент, аксонометрическая проекция.

Отдельные арки 1 расположены в плане на некотором расстоянии друг от друга и соединены гибкими связующими элементами 2, которые могут быть расположены перпендикулярно или наклонно к поверхности арок и

иметь цилиндрическую, коническую, прямоугольную форму, форму катущки и т. п.

Для улучшения условий производства работ при возведении плотин связующие элементы могут быть выполнены, например в виде катушки из сборного железобетона, благодаря чему их торцовые грани образую г внутреннюю поверхность арок и отпадает необходимость в установке опалубки.

Арки 1 могут опираться на бетонную подушку или непосредственно на борта каньона. Гибкие связующие элементы 2 обеспечивают передачу усилий от первой напорной арки, воспринимающей нагрузку, на остальные арки

и равномерное загружение всей системы. Толщина и размеры связующих элементов и арок определяются условиями их прочности.

Предмет изобретения

Плотина для гидротехнического сооруя епия, включающая арки, расположенные с образованием полостей меледу ними, отличающаяся тем, что, с целью улучшения напряженного состояния при действии гидростатического давления, сейсмических давлений и температурных воздействий, в полостях между арками установлены гибкие связующие элементы, выполненные, например, в виде катушки из сборного железобетона.
