Аппарат для психотехнического исследования Советский патент 1931 года по МПК A61B5/16

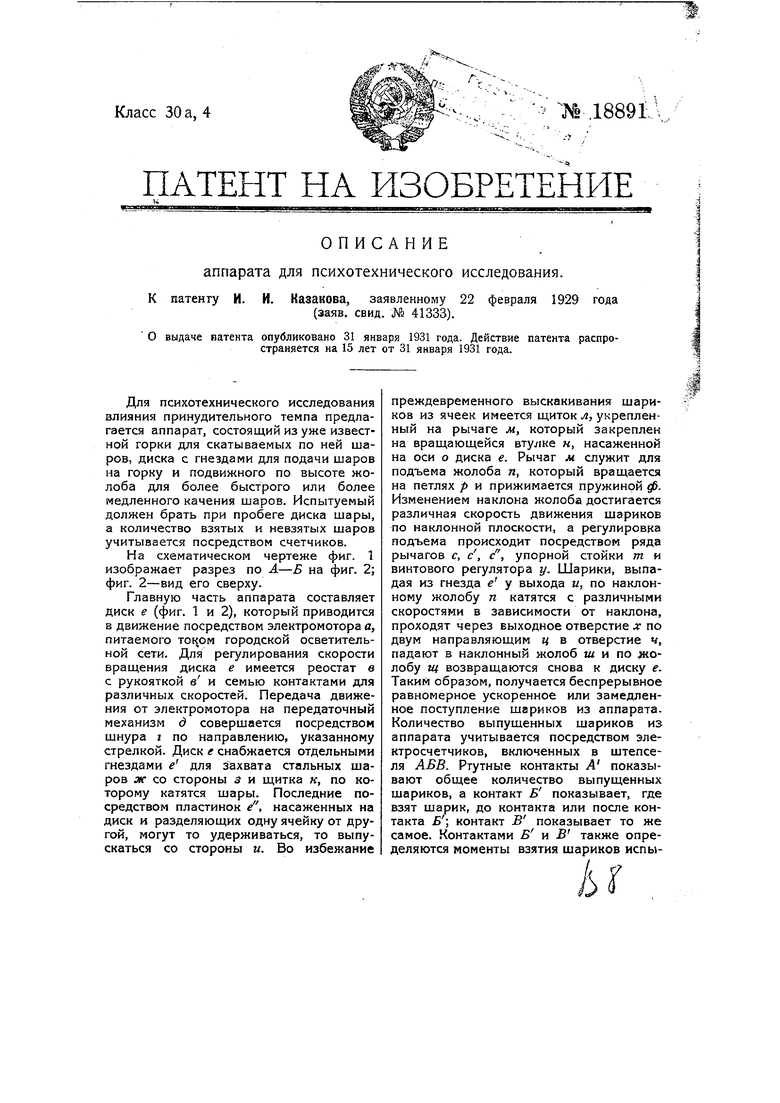

Описание патента на изобретение SU18891A1

Для психотехнического исследования влияния принудительного темпа предлагается аппарат, состоящий из уже известной горки для скатываемых по ней шаров, диска с гнездами для подачи шаров на горку и подвижного по высоте жолоба для более быстрого или более медленного качения шаров. Испытуемый должен брать при пробеге диска шары, а количество взятых и невзятых шаров учитывается посредством счетчиков.

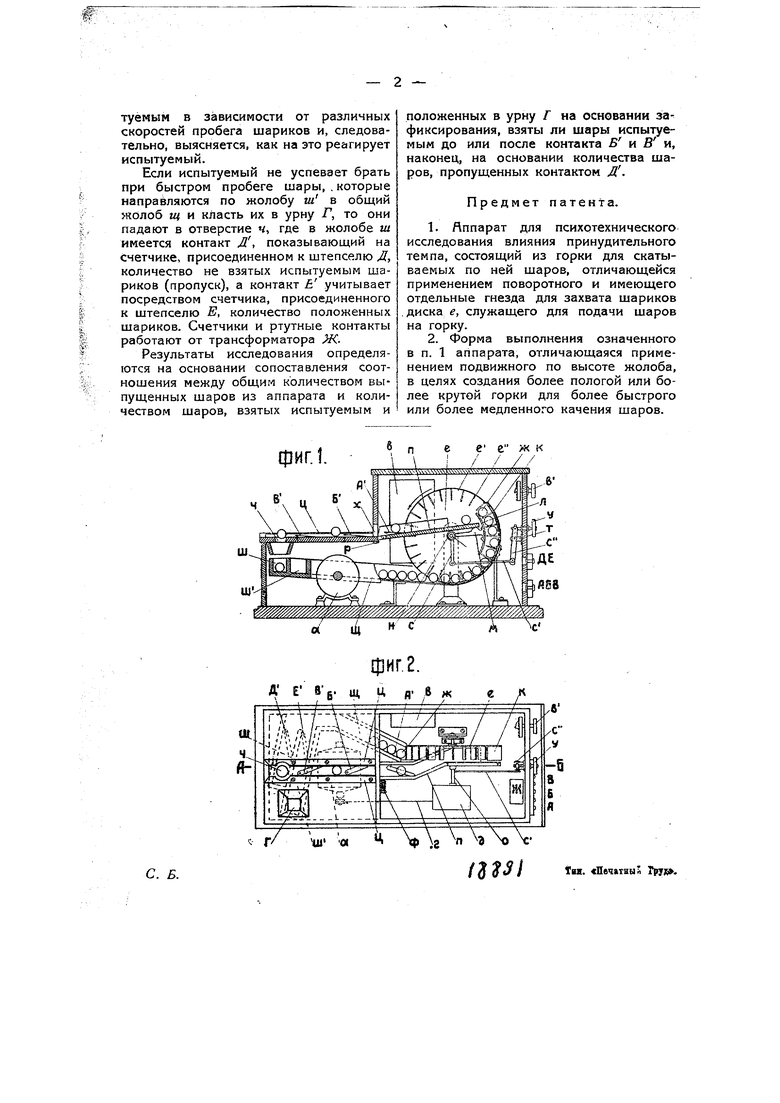

На схематическом чертеже фиг. 1 изображает разрез по А-Б на фиг. 2; фиг. 2-вид его сверху.

Главную часть аппарата составляет диск е (фиг. 1 и 2), который приводится в движение посредством электромотора а, питаемого током городской осветительной сети. Для регулирования скорости вращения диска е имеется реостат в с рукояткой в и семью контактами для различных скоростей. Передача движения от электромотора на передаточный механизм д совершается посредством шнура г по направлению, указанному стрелкой. Диск е снабжается отдельными гнездами е для захвата стальных шаров ж со стороны 3 и щитка к, п.о которому катятся шары. Последние посредством пластинок е, насаженных на диск и разделяющих одну ячейку от другой, могут то удерживаться, то выпускаться со стороны м. Во избежание

преждевременного выскакивания шариков из ячеек имеется щиток л, укрепленный на рычаге м, который закреплен на вращающейся втулке «, насаженной на оси о диска е. Рычаг м служит для подъема жолоба л, который вращается на петлях р и прижимается пружиной ф. Изменением наклона жолоба достигается различная скорость движения шариков по наклонной плоскости, а регулировка подъема происходит посредством ряда рычагов с, с , с, упорной стойки т и винтового регулятора у. Шарики, выпадая из гнезда е у выхода и, по наклонному жолобу п катятся с различными скоростями в зависимости от наклона, проходят через выходное отверстие х по двум направляющим ц в отверстие ч, падают в наклонный жолоб ш и по желобу ti4 возвращаются снова к диску е, Таким образом, получается беспрерывное равномерное ускоренное или замедленное поступление шариков из аппарата. Количество выпущенных шариков из аппарата учитывается посредством электросчетчиков, включенных в штепселя АБВ. Ртутные контакты А показывают общее количество выпущенных шариков, а контакт Б показывает, где взят шарик, до контакта или после контакта Б; контакт В показывает то же самое. Контактами и Б также определяются моменты взятия шариков испы/.

л Г7 /3i
