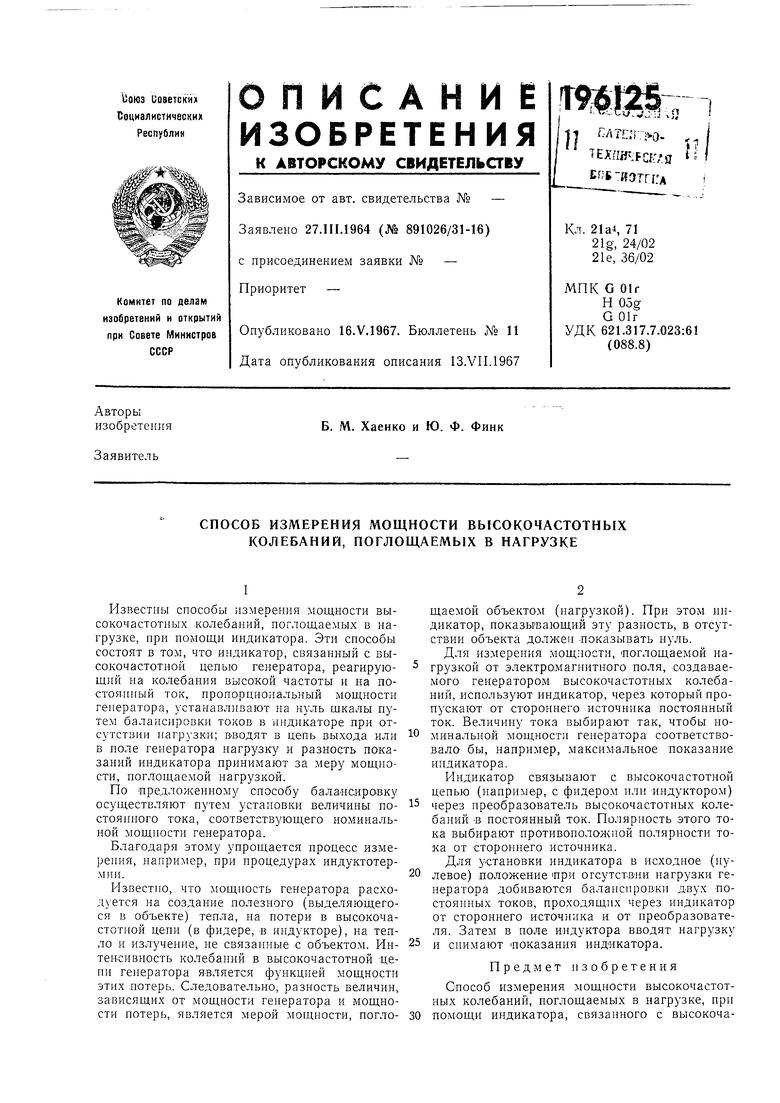

Известны способы измерения мощности высокочастотных колебаний, поглощаемых в нагрузке, при помощи индикатора. Эти способы состоят в том, что индикатор, связанный с высокочастотной цепью генератора, реагирующий па колебания высокой частоты и на постоянный ток, пропорцно;1альный мощности генератора, устанавливают на нзль шкалы путем балансировки токов в индикаторе при отсутствии нагрузки; вводят в цепь выхода или в поле генератора нагрузку и разность показаний индикатора принимают за меру мощности, поглощаемой пагрузкой.
По предложепному способу балаислроеку осуществляют путем установки величины постоянного тока, соответствующего номинальной мощности генератора.
Благодаря этому упрощается процесс измерения, например, при процедурах индуктотермии.
Известно, что мощность генератора расходуется па создание полезиого (выделяющегося в объекте) тепла, па потери в высокочастотной цепи (в фидере, в индукторе), на тепло и излучение, не связанные с объектом. Интенсивность колебаний в высокочастотной цени геиератора является функцией мощности этих .потерь. Следовательно, разность величин, зависящих от мощности генератора и мощности потерь, является мерой мощности, поглощаемой объектом (иагрузкой). При этом индикатор, иоказьгвающий эту разность, в отсутствии объекта должен .показывать пуль.
Для измерения мощности, ноглощаемой нагрузкой от электромагнитного поля, создаваемого генератором высокочастотных колебаний, используют индикатор, через который пропускают от стороннего источника постоянный ток. Величину тока выбирают так, чтобы номинальной мощности геиератора соответствовало бы, например, максимальное показание индикатора.
Индикатор связывают с высокочастотной цепью (напрнмер, с фидером 1ли индуктором) через нреобразователь высокочастотных колебаний .в ностоянный ток. Полярность этого тока выбирают противополаж юй полярности тока от стороннего источника.

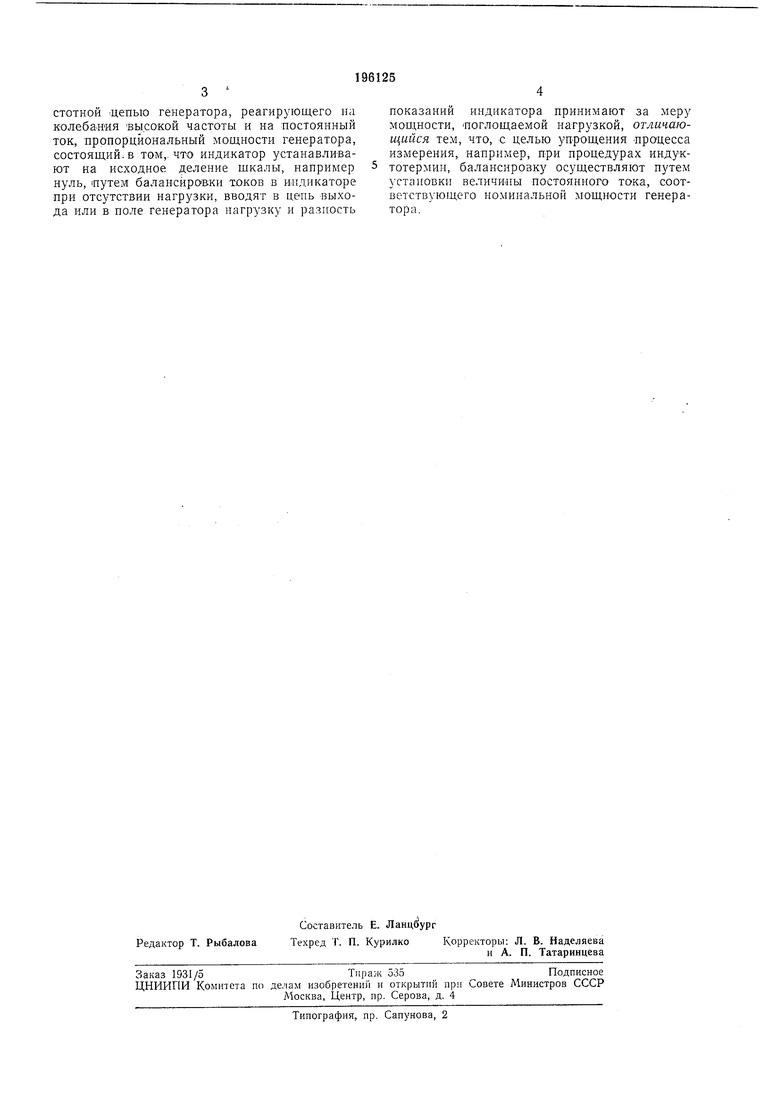

Для установки индикатора в исходиое (нулевое) положение при огсутствии нагрузки генератора добиваются балансировки двух постоянных то;ков, проходящих через индикатор от стороннего источника и от преобразователя. Затем в поле иидуктора вводят иагрузку и снимают Показания иидикатора. 3 стотной -цепью генератора, реагирующего на колебания высокой частоты и на постоянный ток, пропорциональный мощности генератора, состоящий, в том,, что индикатор устанавливают на исходное деление шкалы, например5 нуль, 1путем балансировки токов в индикаторе при отсутствии нагрузки, вводят в цепь выхода или в поле генератора нагрузку и разность 4 показаний индикатора принимают за меру моо-шости, -поглощаемой нагрузкой, отличающийся тем, что, с целью упрощения процесса измерения, например, при процедурах индуктотермии, балансировку осуществляют путем установки величины постоянного тока, соответствующего номинальной мощности генератора.
