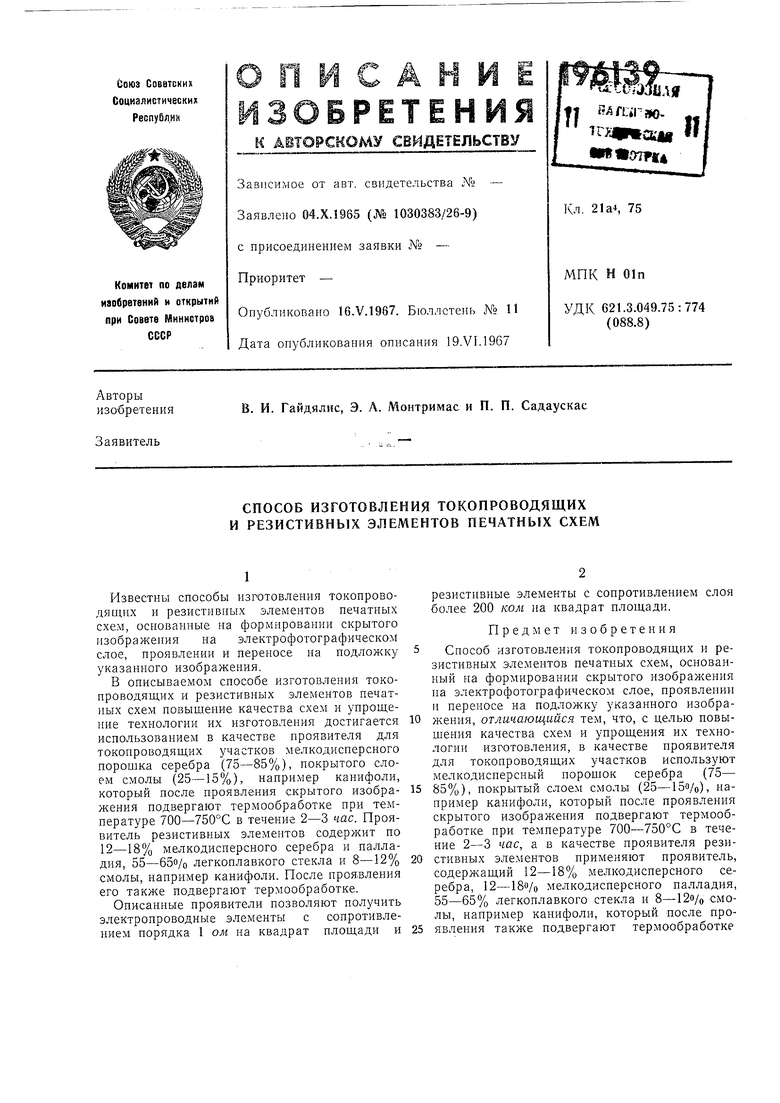

СПОСОБ ИЗГОТОВЛЕНИЯ ТОКОПРОВОДЯЩИХ и РЕЗИСТИВНЫХ ЭЛЕМЕНТОВ ПЕЧАТНЫХ СХЕМ Советский патент 1967 года по МПК H05K3/06

Известны способы изготовления токонроводящих и резнстивных элементов печатных схем, основанные на формировании скрытого изображения на электрофотографическом слое, проявлении и переносе на подложку указанного изображения.

В описываемом способе изготовления токопроводящих и резистивных элементов печат}1ых схем повышение качества схем и упрощение технологии их изготовления достигается использованием в качестве проявителя для токопроводящих участков мелкодисперсного порошка серебра (75-85%), покрытого слоем смолы (25-15%), например канифоли, который после проявления скрытого изображения подвергают термообработке при температуре 700-750°С в течение 2-3 час. Проявитель резистивных элементов содержит но 12-18% мелкодисперсного серебра и палладия, 55-650/0 легкоплавкого стекла и 8-12% смолы, например канифоли. После проявления его также подвергают термообработке.

Описанные проявители позволяют получить электропроводные элементы с сопротивлением порядка 1 ом на квадрат плондади и

резистивные элементы с сопротивлением слоя более 200 ком на квадрат площади.

Предмет изобретения

Способ изготовления токопроводящих и резистивных элементов печатных схем, основанный на формировании скрытого изображения на электрофотографическом слое, проявлении и переносе на подложку указанного изображення, отличающийся тем, что, с целью повышения качества схем и упрощения их технологии изготовления, в качестве проявителя для токонроводящих участков используют мелкодисперсный порошок серебра (75- 85%), покрытый слоем смолы (25-15 |/о), например канифоли, который после проявления скрытого изображения подвергают термообработке при температуре 700--750°С в течение 2-3 час, а в качестве проявителя резистивных элементов применяют проявитель, содержащий 12-18% мелкодисперсного серебра, 12-180/0 мелкодисперсного палладия, 55-65% легкоплавкого стекла и 8-12о/о смолы, например канифоли, который после проявления также подвергают термообработке
