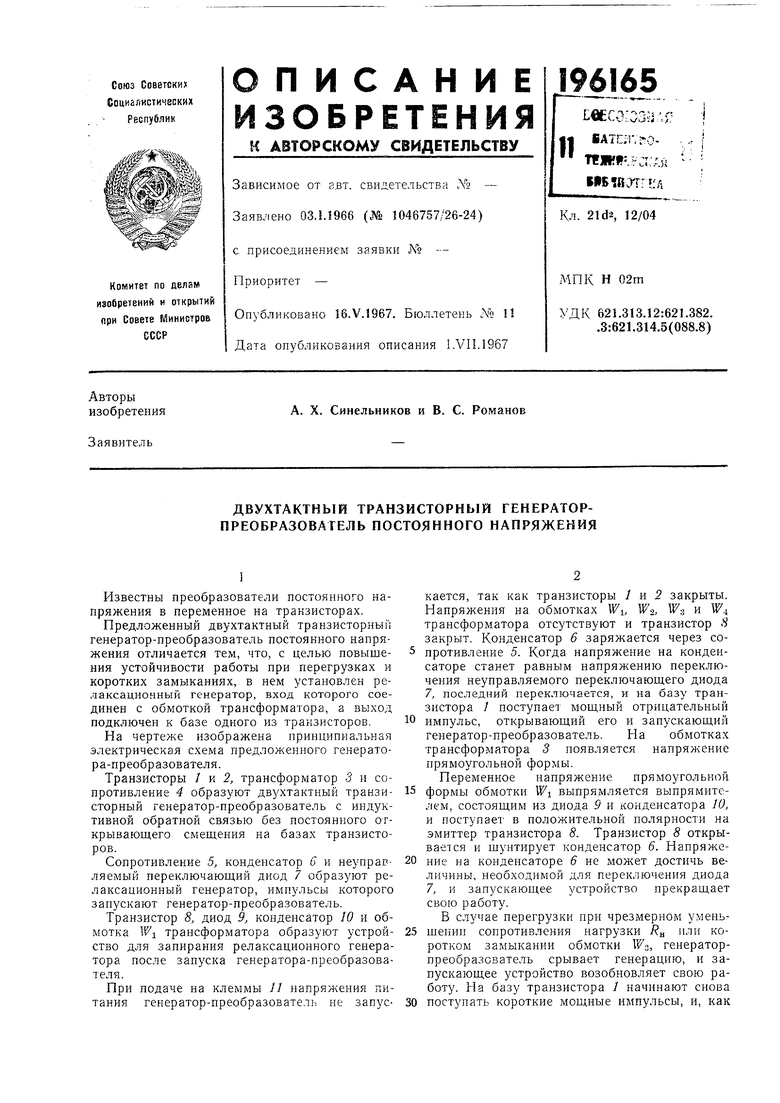

ДВУХТАКТНЫЙ ТРАНЗИСТОРНЫЙ ГЕНЕРАТОР- ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ Советский патент 1967 года по МПК H02M7/5375

Известны преобразователи постоянного напряжения в переменное на транзисторах.

Предложенный двухтактный транзисторный генератор-преобразователь постоянного напряжения отличается тем, что, с целью повышения устойчивости работы при перегрузках и коротких замыканиях, в нем установлен релаксационный генератор, вход которого соединен с обмоткой трансформатора, а выход подключен к базе одного из транзисторов.

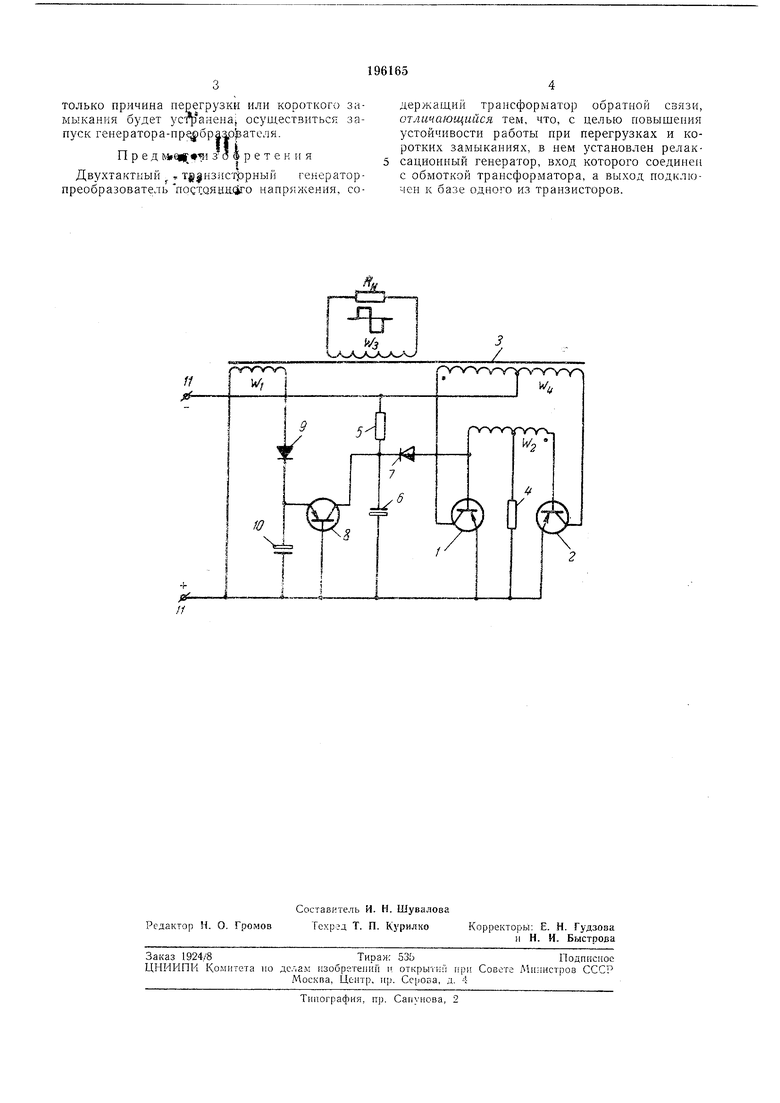

На чертеже изображена принципиальная электрическая схема предложенного генератора-преобразователя.

Транзисторы } к 2, трансформатор 3 и сопротивление 4 образуют двухтактный транзисторный генератор-преобразователь с индуктивной обратной связью без постоянного открывающего смещения на базах транзисторов.

Сопротивление 5, конденсатор 6 и неуправляемый переключающий диод 7 образуют релаксационный генератор, импульсы которого запускают генератор-преобразователь.

Транзистор 8, диод Я конденсатор 10 и обмотка W-i трансформатора образуют устройство для запирания релаксационного генератора после запуска генератора-преобразователя.

кается, так как транзисторы 1 и 2 закрыты. Напряжения на обмотках Wi, W, Wa и W.4 трансформатора отсутствуют и транзистор 8 закрыт. Конденсатор 6 заряжается через сопротивление 5. Когда напряжение на конденсаторе станет равным напряжению переключения неуправляемого переключающего диода 7, последний переключается, и на базу транзистора / поступает мощный отрицательный

импульс, открывающий его и запускающий

генератор-преобразователь. На обмотках

трансформатора 3 появляется напряжение

прямоугольной формы.

Переменное напряжение прямоугольной

формы обмотки Wi выпрямляется выпрямителем, состоящим из диода 9 и конденсатора 10, и поступает в положительной полярности на эмиттер транзистора 8. Транзистор 8 открывается и щунтирует конденсатор 6. Напряжение на конденсаторе 6 не может достичь величины, необходимой для переключения диода 7, и запускающее устройство прекращает свою работу.

Б случае перегрузки при чрезмерном уменьщенип сопротивления нагрузки R или коротком замыкании обмотки Wz, генераторпреобразователь срывает генерацию, и запускающее устройство возобновляет свою работу. На базу транзистора / начинают снова

только причина перегрузки или короткого замыкания будет ус-фаненЗ осуществиться запуск генератора-нр брааррателя.

I ь

Пред 3- с5 ® р е т е к и я Двухтактный , т нзистЬрный генераторпреобразователь ност. напряжения.

держащий трансформатор обратной связи, отличающийся тем, что, с целью повыщения устойчивости работы при перегрузках и коротких замыканиях, в нем установлен релаксационный генератор, вход которого соединен с обмоткой трансформатора, а выход подключен к базе одного из транзисторов.
