ДВУХТАКТНЫЙ ТРАНЗИСТОРНЫЙ Советский патент 1973 года по МПК H02M7/5375

1

Двухтактные транзисторные генераторып.реобразователн постоянного .напряжения в более высокое постоянное лли перегМенное прямоугольное напряжение в настоящее время широко применяется в различных областях техники. ДлЯ нор1мальной работы таких преобразователей необходимо обеспечить надежный запуск ИХ в заданном интервале нагрузок, входных напряжений и окружающих температур.

Особые трудности возникают тогда, когда генератор-лреобразователь должен запускаться При .максимальной нагрузке емкостнО|Го характера, при низкой темлературе окружающей среды и при лостепенном повышении на. пряжениЯ питания.

Наиболее надежны преобразователи, запускаемые дополнительным релаксацнонньш генер:атором.

Иавестен двухтактный транзисторный генератор-преобразователь постоянно-го напряжения, содержащий трансформатор с первичной, вторичной обмотка1ми и обмоткой обратной связи и с эмиттерами транзисторов, и запускающий релаксационный генератор, соединенный с лервичной обмоткой тр,ансфор:маторов, состоящий из резистора, конденсатора и неуправляемого переключающего диода.

Однако схема запуска известного генератора-преобразователя содержит значительное

количество элементов и требует введения дополнительных обмоток для выключения релаксациолиото генератора после запуска генератора-преобразователя, чтобы релаксационные колебания не влияли на основной генератор.

Цель изобретения - упрощение схемы устройства и .повышение ее надежности. Предлагаемый генераторнпреобразователь

отличается там, что выход релаксационного генератора подключен к змиттера(М транзисторов, а конденсатор этого генератора одним выводом соедилен с резистором, подключенным 1К средней точке обмот1ки обратной связи, и

совместно с ним шунтирует .неуправляемый лереклточающий диод релаксационно.го генератора. При этом второй вывод конденсатора соединен через диод с одним концам первичной обмоики трансформатопа.

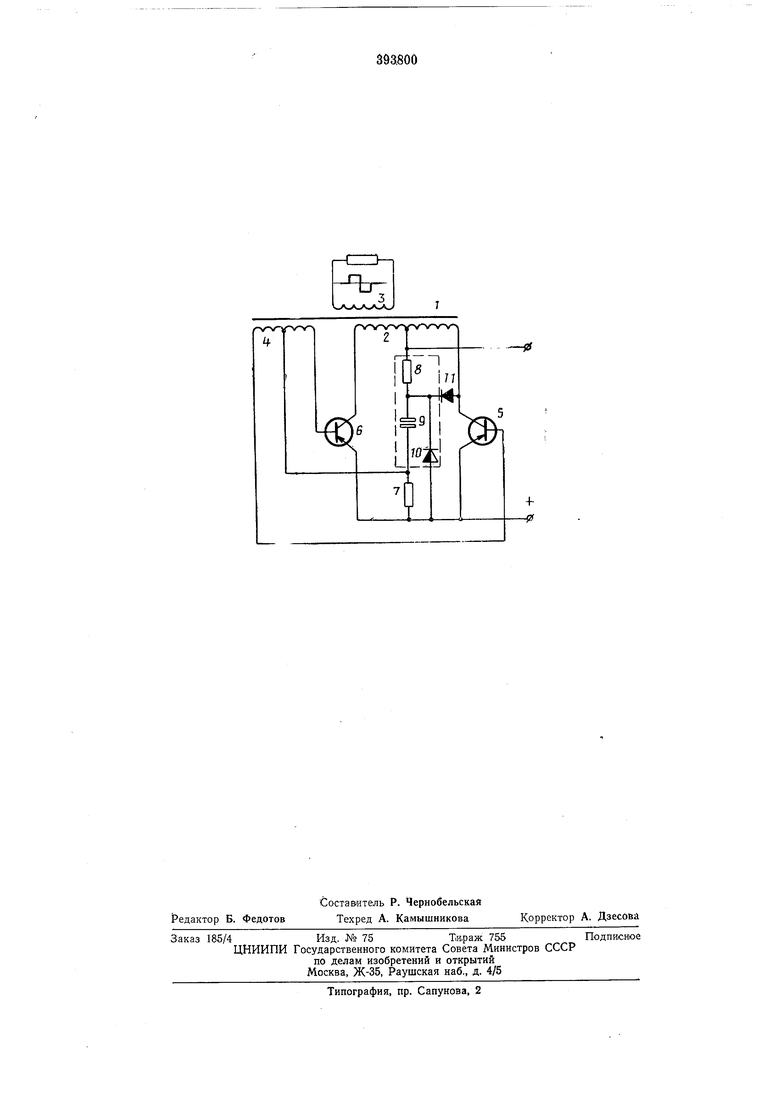

Принципиальная схема устройства изображена на чертеже.

Двухтактный транзисторный тенератор-преобразователь состоит из трансформатора 1 с первичной 2 и вторичной 3 обмотками и об1МОТ1КОЙ обратной связи 4, транзисторов 5 и 6, резистора 7, подключенного к средней точке обмотки обратной связи 4 и к амиттерам транзисторов 5 и 6, и релаксационного генератора, состоящего из резистора 8, конденсатора 9 и

неуправляс1мого переключающего диода 10.

Один из ВЫВОД01В конденсато.ра 9 соединен с резисторам 7 таким образам, что переключающий диод 10 оказывается зашунтирован«ым последовательной цапью, состоящей из «оиденсатора 9 и резистора 7. Второй вывод конденсатора 9 соединен через диод 11 с однвм из концов ,перв«чной об1мот1ки 2 трансформатора 1. Вход релаксационного генератора подключен к средней точке обмотки 2, концы которой соединены с коллекторами транзисторов, к базам которых подключены концы об)мотки обратной связи 4. Выход релаксационното генератора подключен к эмиттерам транзисторов.

При подаче литающего напряжения на середину п-ервичной обмотки 2 траисформатора

Iначинает работать релаксационный генератор, а генератор-лреобразователь не затускается, так как транзисторы закрыты.

Выделяющиеся .на резисторе 7 релаксационные колебания в виде коротких импульсов через обмотку 4 попадают на базы транзисторов. Эти иМпульсы открывают транзисторы, .возникает лавинообразный лроцесс нарастания коллекторного тока, и генератор возбуждается.

После возбуждения колебаний каждую пюловину .периода транзистор 5 находится в насыщенно1М состоянии. Потенциал 1коллвктора этого транзистора равен .потенциалу амиттера, и конденсатор 9 и .переключающий диод

10оказываются щунтированными через диод

I1открытым переходом транзистора 5. Релаксационные колебания прекращаются.

Во вторую .половину периода транзистор 5 закрыт, и напряжение на его коллекторе равно удвоенному нашряжению титания. Диод 11 в этот полупериод закрыт, так как к нему приложено обратное напряжение, и конденсатор

11начинает заряжаться через резисторы 8 и 7. Однако напряжение на конденсаторе 9 не достигает напряжения пробоя гпереключающего диода 10, так как .пюстоянна.я времени цепи заряда, состоящей из резисторов 8 и 7 и ко.нденсатора 9, немного больше отол.овины периода колебаний основного генератора.

В следующий полупериод, когда напряжение на коллшторе транзистор.а 5 становится близким к нулю, конденсатор 9 разря.жается через от1крытый переход этого транзистора и диод 11.

Таким образом, релаксационный «генератор вьиключается после возбуждения колебаний основного генератора-преобразовател:я. В случае срыва колебаний основного генератора,

когда ток /превыщает допустимый или происходит кратковременное замыкание .нагрузки, транзисторы запираются, так как отсутствует гальваническое смещение, п напряжение на их коллекто.рах становится равным напряжению

питания, диод 11 запирается, создавая условия для конденсатора 9 и, следовательно, для работы релаксационного генератора. Релаксационный генератор вно.вь начинает работать до возбуждения основ:ного генератора

.после устранения перегрузки.

Срыв колебаний основного генератора не приводит к выходу из строя трансформатора и транзисторов благодаря отсутствию постоянного гальванического смещения.

Предмет изобретения

Двухтактный транзисторный генераторпреобразователь лостоянного напряжения, содержащий тра.нсфор1мат.ор с первичной, вторичной обмотками и обмоткой обратной связи и запускающий релаксационный генератор на 1пере1ключающем диоде, конденсаторе и резисторе, отличающийся там, что, с целью упрощения схемы и повышения ее надежности, последо1вательно с конденсатором рела1Ксационно1го генератора включен допол.нительный резистор, другой вывод которого соединен одновременно с анодом переключающего диода и с эмиттерами транзисторов, а точка соединения конденсатора и до1ПОлнитель.ного резистора соединена со средней точкой o.6iMOT1КИ об.ратной связи, при этам другой вывод конденсатора через диод подключен к одному из концов первичной обмотки трансформатора.
