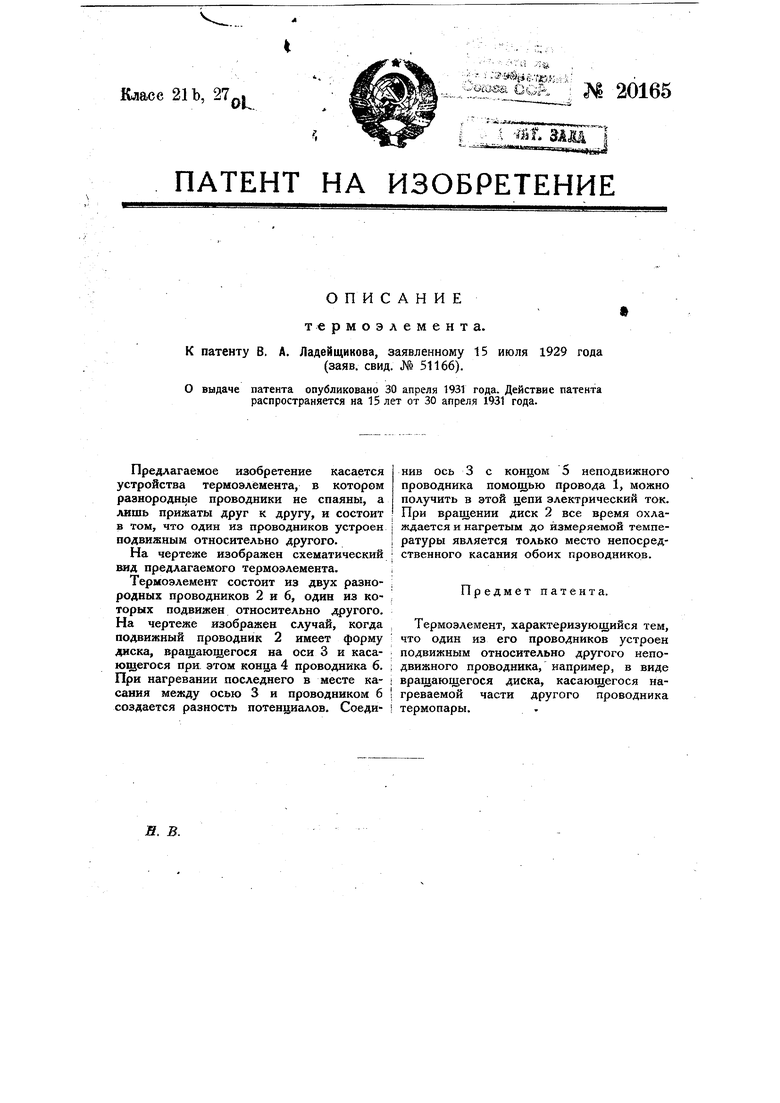

Предлагаемое изобретение касается устройства термоэлемента, в котором разнородные проводники не спаяны, а лишь прижаты друг к другу, и состоит в том, что один из проводников устроен подвижным относительно другого.

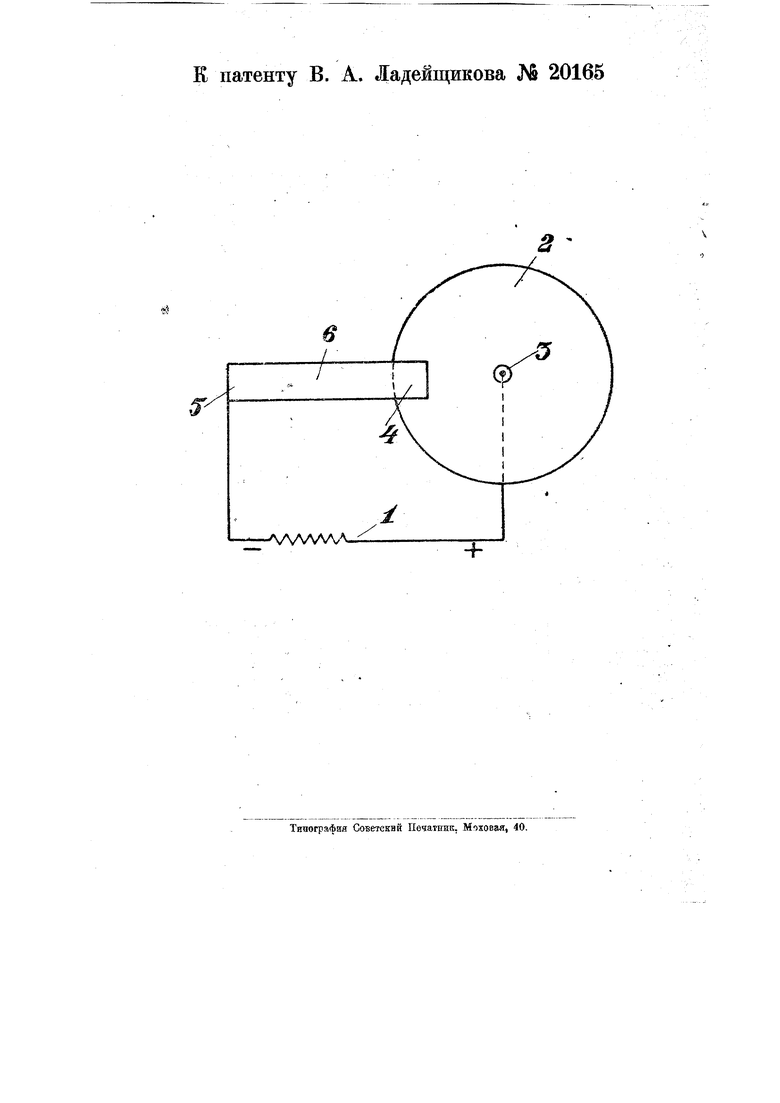

На чертеже изображен схематический вид предлагаемого термоэлемента.
Термоэлемент состоит из двух разнородных проводников 2 и 6, один из которых подвижен относительно другого. На чертеже изображен случай, когда подвижный проводник 2 имеет форму диска, вращающегося на оси 3 и касающегося при. этом конца 4 проводника б. При нагревании последнего в месте касания между осью 3 и проводником б создается разность потенциалов. Соединив ось 3 с концом 5 неподвижного проводника помощью провода 1, можно получить в этой цепи электрический ток. При вращении диск 2 все время охлаждается и нагретым до измеряемой температуры является только место непосредственного касания обоих проводников.
Предмет патента.
Термоэлемент, характеризующийся тем, что один из его проводников устроен подвижным относительно другого неподвижного проводника, например, в виде i вращающегося диска, касающегося нагреваемой части другого проводника термопары.
